手持式二氧化碳监测记录装置结构设计

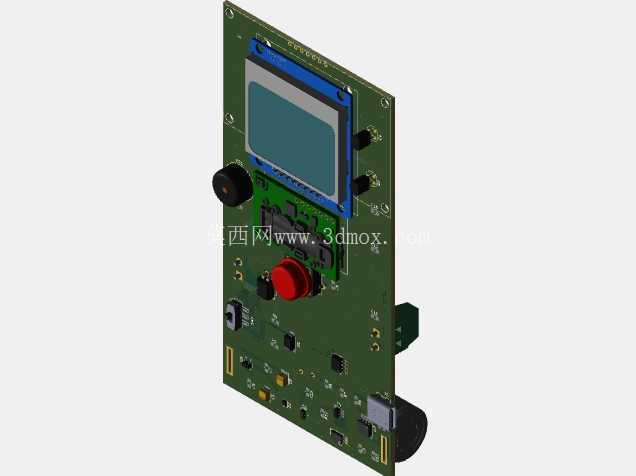

这套手持监测装置的结构设计，核心围绕现场快速巡检的作业需求展开，区别于固定式在线监测点位的部署逻辑，手持形态需要兼顾单手握持的操作便利性、电路模块的防护性以及户外复杂工况下的耐用性。从结构布局来看，PCB主板作为核心承载件，所有功能元件均采用板载直装方案，尽可能压缩整机厚度，主板边缘预留的安装孔位对应手持壳体的定位柱，装配时无需额外转接支架，既减少装配工序，也能避免多零件堆叠带来的尺寸公差累积问题。

设备正面上方预留的显示屏安装位，采用蓝边卡扣式固定结构，屏幕与PCB之间通过排针直连，省去柔性排线转接的冗余设计，屏幕可视角度做了15度的仰角偏移，适配人员手持操作时的自然视线角度，无需刻意抬腕调整设备角度即可读取数值。屏幕下方的红色急停式操作按键，采用凸出于板面2mm的设计，按键表面做防滑纹理处理，戴劳保手套操作时也能精准触发，不会出现误触或者按压力度不足的问题；侧边排布的三个黑色功能按键，采用内凹式设计，避免手持过程中挤压误触发，按键行程控制在1.2mm，触发反馈清晰，适合巡检过程中快速切换检测模式、调取历史记录。

主板左上角集成的蜂鸣器模块，采用侧出声结构，出声孔对应壳体侧面的开槽位置，报警声不会被主板或者电池仓遮挡，当二氧化碳浓度超出阈值时，蜂鸣器可发出不同频率的提示音，无需目视屏幕即可感知浓度异常。主板下方预留的接口区域，涵盖充电接口、数据导出接口以及传感器校准接口，所有接口均做了板边对齐处理，对应壳体底部的开口位置，接口边缘与壳体开口的间隙控制在0.3mm，既保证装配顺畅，也能避免大颗粒灰尘进入设备内部。

从应用场景来看，这套装置可适配密闭空间作业前的气体巡检、工业车间环境浓度巡查、农业大棚二氧化碳浓度摸排、仓储空间环境参数记录等多个场景，设备内置的存储模块可连续记录多组检测数据，无需外接设备即可完成数据暂存，巡检结束后可通过接口导出数据做台账整理。设计过程中针对手持设备的跌落风险做了结构强化，主板四个角位预留了缓冲泡棉的粘贴位置，对应壳体内部的筋位，1.2米高度自由跌落时，冲击力可通过泡棉缓冲吸收，避免板载元件虚焊脱落；主板背面预留的电池仓安装位，采用卡扣式固定结构，电池与主板之间通过触点连接，无需焊接导线，更换电池时无需拆解整机，适合长时间户外作业无外接电源的使用场景。

板载的二氧化碳传感模块采用贴装式设计，模块周围预留了透气槽位，对应壳体上的进气孔位置，空气可通过进气孔直接接触传感元件，减少气路长度，提升检测响应速度；传感模块周边做了铺地隔离处理，避免板上其他电路的信号干扰检测精度。设备整体外形尺寸控制在适合单手握持的范围，宽度不超过成年人手掌宽度，厚度控制在30mm以内，重量集中在掌心位置，长时间手持巡检不会产生明显的负重感；壳体边缘做圆弧过渡处理，没有尖锐棱角，握持时贴合手掌弧度，减少长时间握持的硌手问题。

在电路布局的结构考量上，高压区域与传感检测区域做了明确的板上分区，两个区域之间预留了隔离槽，避免电源纹波影响检测精度；所有板载电容、电阻元件均采用贴片封装，减少元件突出高度，进一步压缩整机厚度；主板侧边预留的固定孔位采用金属化孔设计，螺丝锁紧时不会出现PCB板材开裂的问题，可承受多次拆装维护。针对不同使用场景的校准需求，设备侧面预留的校准按键可在新鲜空气环境下一键完成零点校准，无需拆解设备连接校准设备，降低现场维护的操作门槛。
