钩臂式可卸物料装载货箱结构设计

这款可卸式装载货箱主要适配钩臂式作业车辆，在城市固废收运、建筑散料转运、工业边角料回收场景中应用广泛，作业时无需额外吊装设备，依靠车辆自带的钩臂机构即可完成货箱的整体装卸、倾翻卸料动作，能大幅缩短物料周转的辅助作业时间，适配多场景零散物料的短驳转运需求。

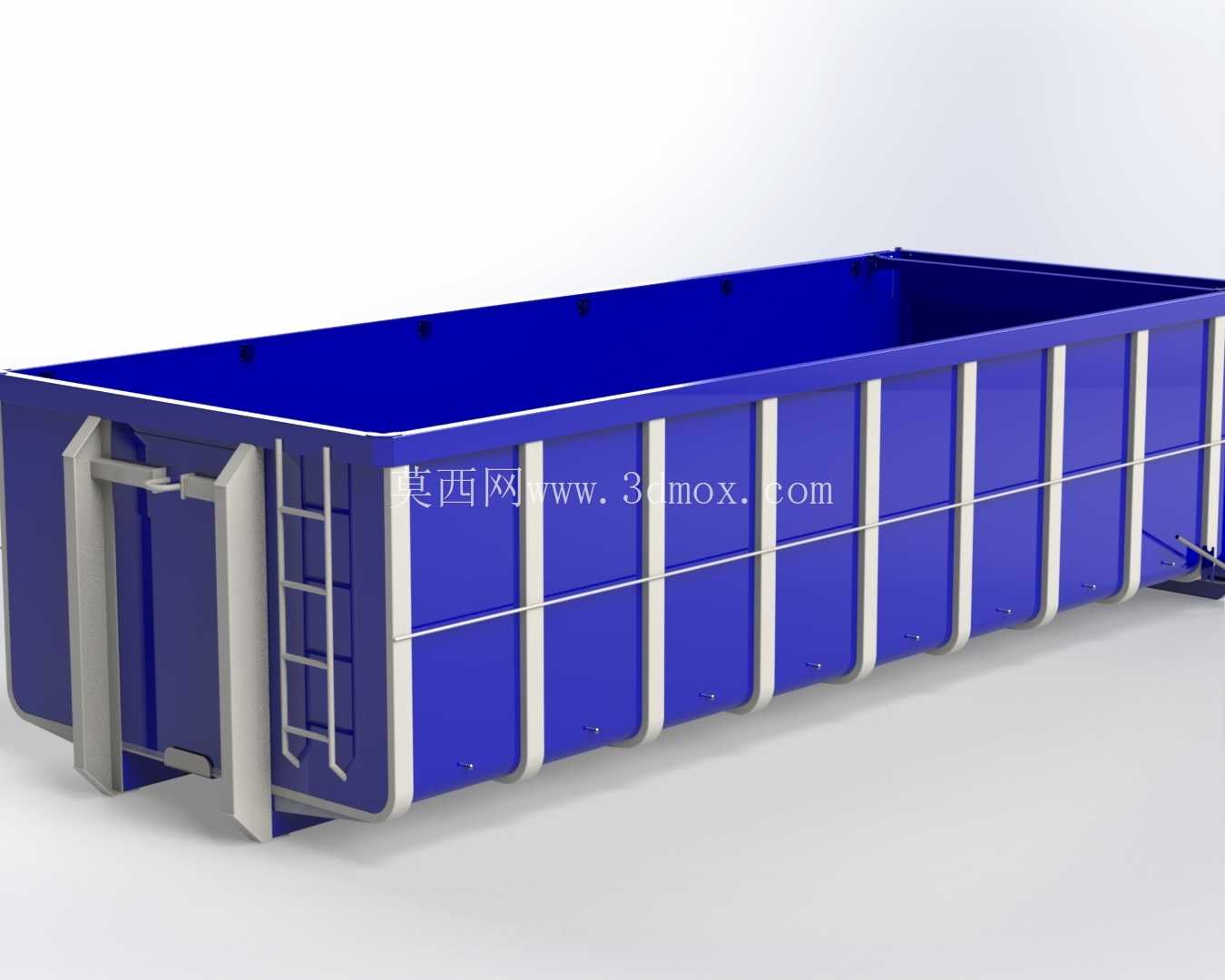

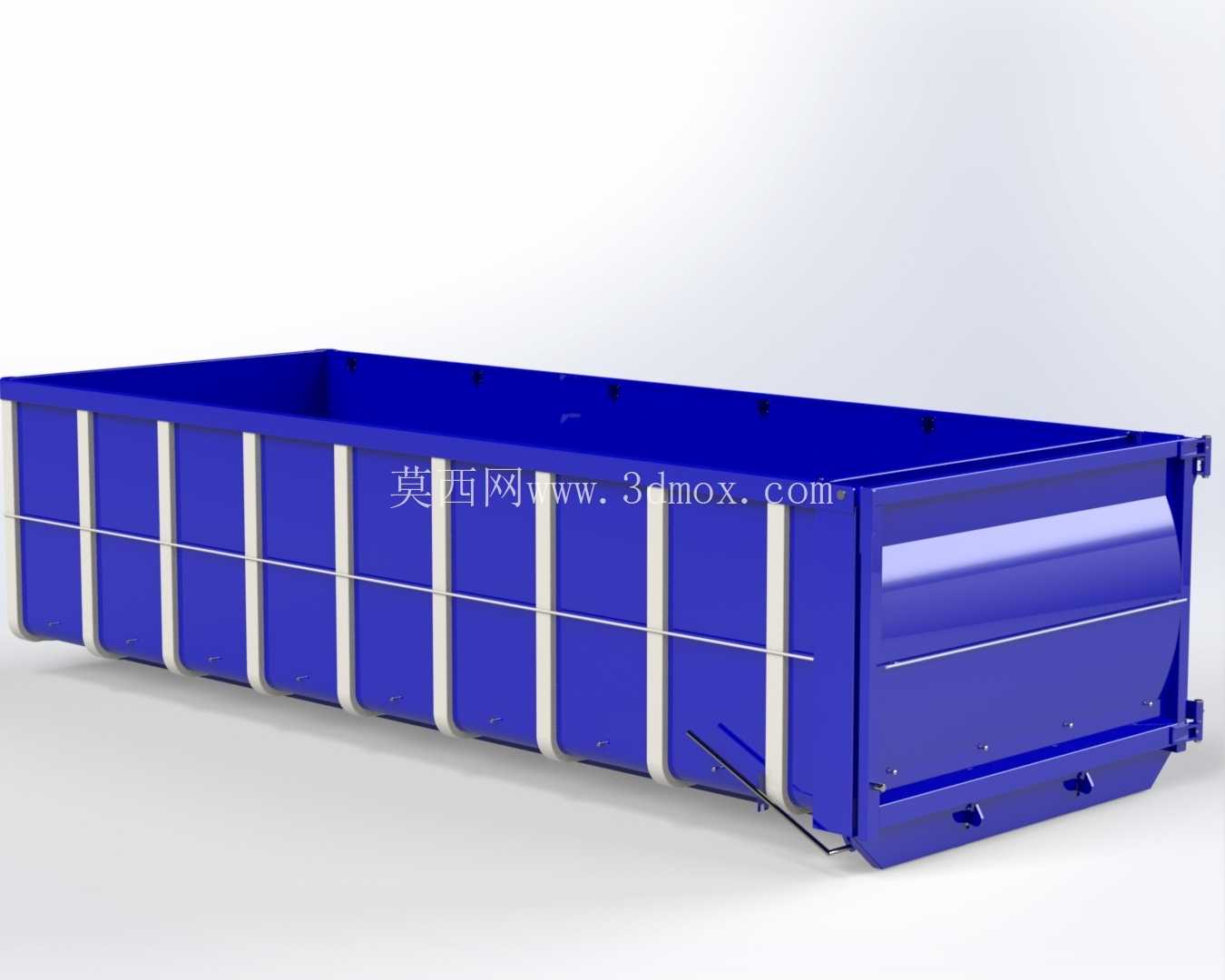

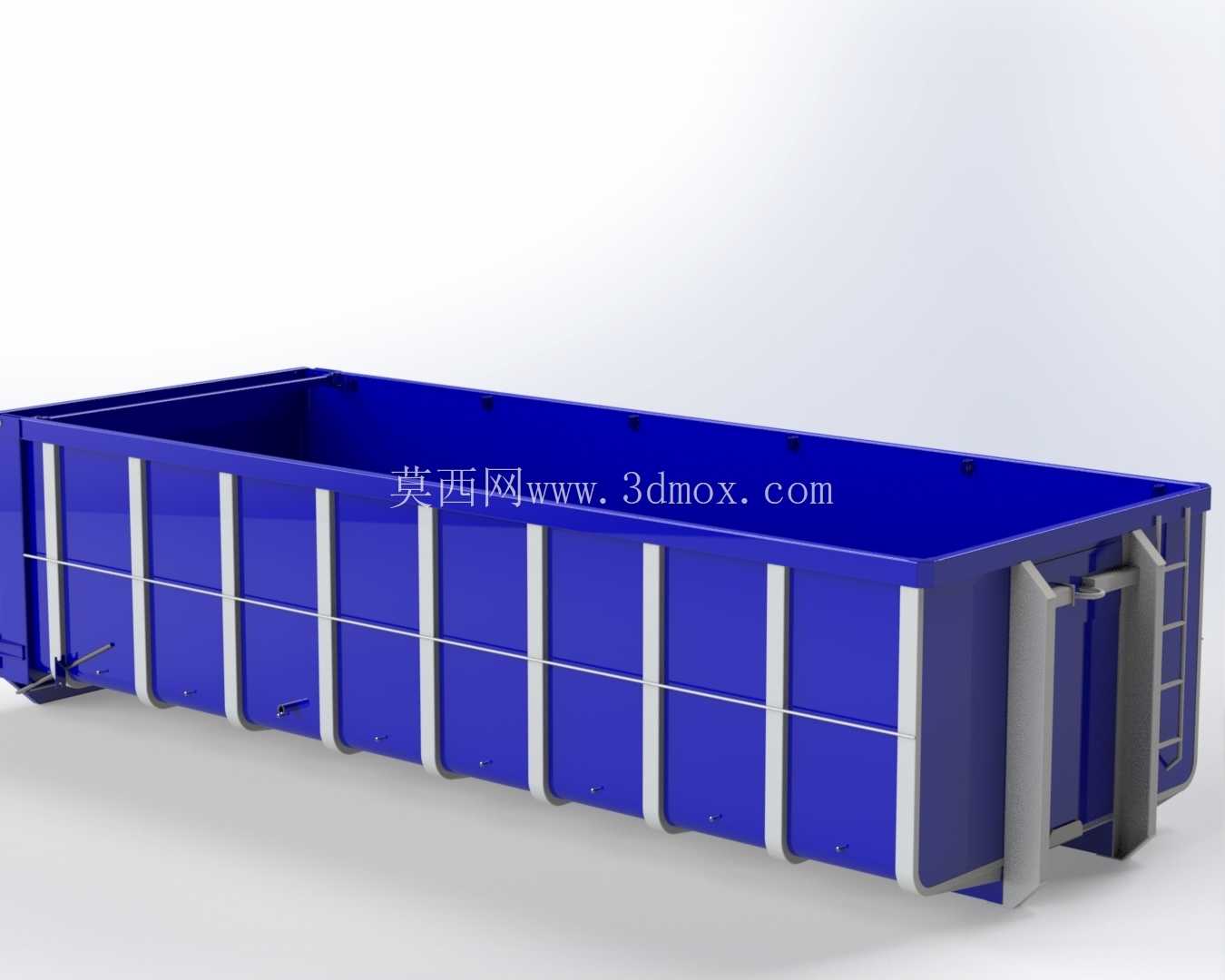

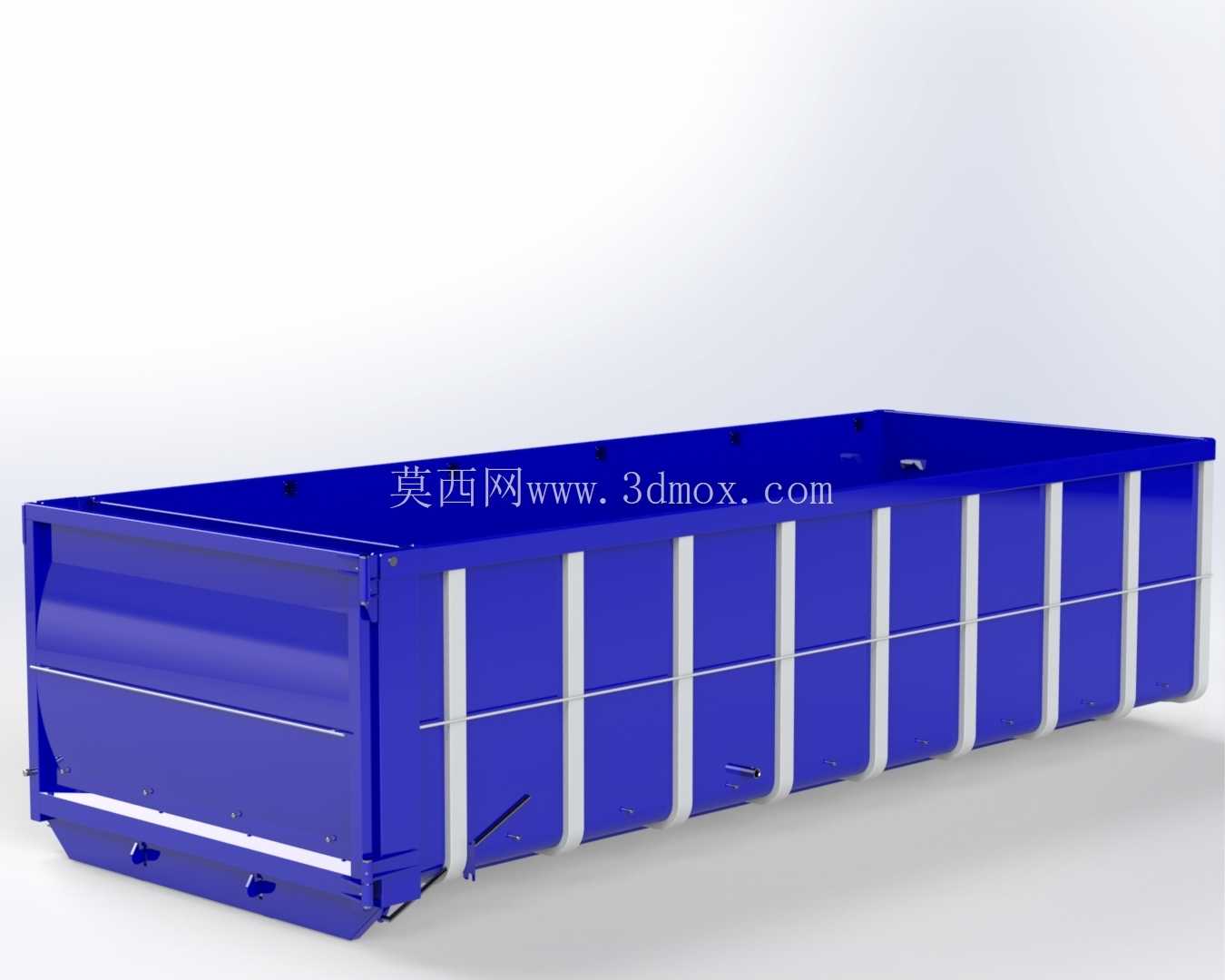

从结构设计逻辑来看，货箱主体采用U型通长槽体结构，底部为整体式承载底板，两侧侧板采用等距分布的竖向加强筋做结构补强，避免满载状态下侧板受散料侧压力出现外鼓变形，加强筋采用矩形截面型材，与侧板、底板采用满焊连接，焊缝沿型材全长连续布置，避免应力集中导致的焊缝开裂问题。货箱前端设置有标准钩臂连接座，连接座的销轴孔位置、接口尺寸完全匹配主流钩臂车的拉臂钩作业行程，安装时无需额外改制即可直接挂接，挂接后锁止机构能自动卡合，防止运输途中货箱出现窜动移位。货箱尾部设置有铰接式尾门，尾门周边布置有橡胶密封胶条，装载粉状、颗粒状物料时能减少撒漏，尾门的锁止机构采用手动偏心锁扣，卸料时扳动锁扣即可在倾翻过程中自动开启尾门，无需人工近距离操作，降低作业安全风险。货箱尾部两侧还设置有导向滚轮，在钩臂拉动货箱上下车辆时，滚轮沿车辆副车架导轨滚动，减少货箱底板与车架的摩擦损耗，同时能对货箱的装卸轨迹做导向，避免出现卡滞。

从安装边界与尺寸适配来看，货箱的整体宽度严格符合道路运输车辆的外廓尺寸限值，两侧外伸的加强筋端面不超出车辆的整体宽度范围，避免运输途中出现刮碰。货箱的重心位置经过匹配计算，满载状态下整体重心位于钩臂车的承载轴载荷分布范围内，不会出现轴荷过载的问题。货箱底部设置有标准间距的支撑腿，脱离车辆放置在地面时，支撑腿能将货箱平稳支撑，地面不平整时可通过支撑腿底部的垫板调整水平度，避免货箱放置时出现倾斜倾覆。货箱侧板上沿做了外翻边处理，一方面能提升侧板的整体刚度，另一方面在人工辅助装填物料时能减少边角的尖锐棱角，降低作业磕碰风险。

在功能特性设计上，货箱内部做了圆弧过渡处理，侧板与底板的连接位置没有直角死角，卸料时散料能沿斜面完全滑出，减少物料残留，降低后续清理的工作量。货箱的涂装采用耐磨防腐涂层，适配建筑垃圾、工业废料、生活垃圾等多种腐蚀性物料的装载需求，涂层厚度满足户外长期放置的防腐要求，不易出现锈层脱落的问题。针对不同的物料装载需求，该结构还可以灵活调整侧板高度，在运输密度较大的矿石、渣土类物料时可采用低侧板结构降低重心，运输密度较小的轻质回收物料时可加高侧板提升装载容积，所有接口尺寸保持统一，无需改动钩臂连接座与尾部导向结构即可完成改制。

建模过程中对货箱的各个钣金件做了工艺拆分，所有折弯件的折弯半径都匹配常规钣金加工的刀具参数，焊接件的焊缝位置预留了足够的焊接操作空间，没有出现工艺无法实现的封闭腔体结构。各个铰接位置的销轴都做了公差配合设定，转动部位预留了润滑脂加注空间，长期使用时可定期加注润滑脂减少铰接磨损，延长设备使用寿命。
