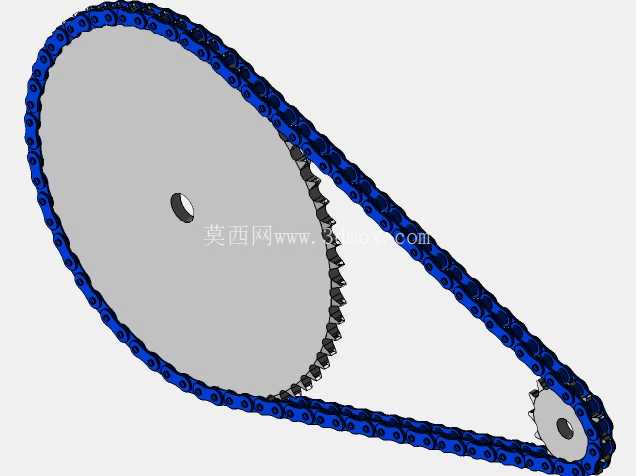

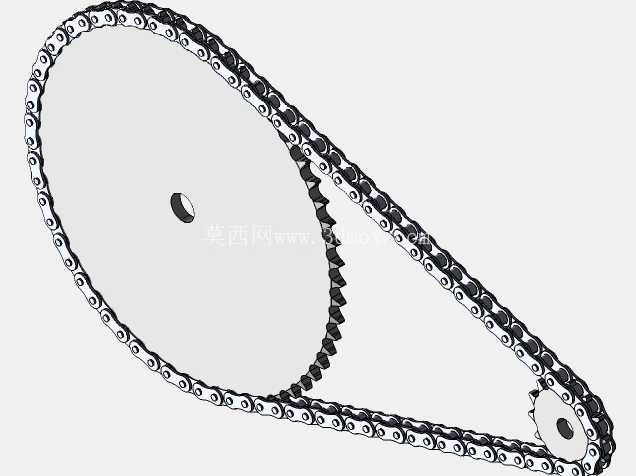

这套链轮与链条的啮合传动结构,是机械传动系统里应用范围极广的基础部件,从常规的输送线、自动化生产线的动力传递,到农机、轻工设备的运动传输,甚至部分特种装备的同步传动场景,都能见到这类结构的身影。不同于齿轮直接啮合的传动形式,链传动能在中心距较大的工况下保持稳定的传动比,不会像带传动那样出现打滑丢转的问题,同时能适应多粉尘、有油污的相对恶劣工作环境,日常维护的门槛也更低。

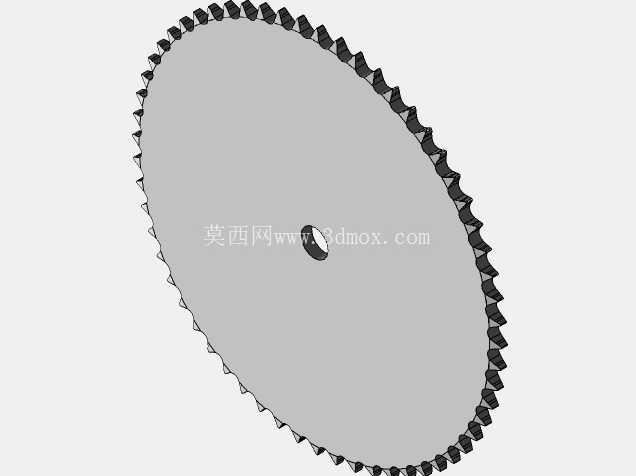

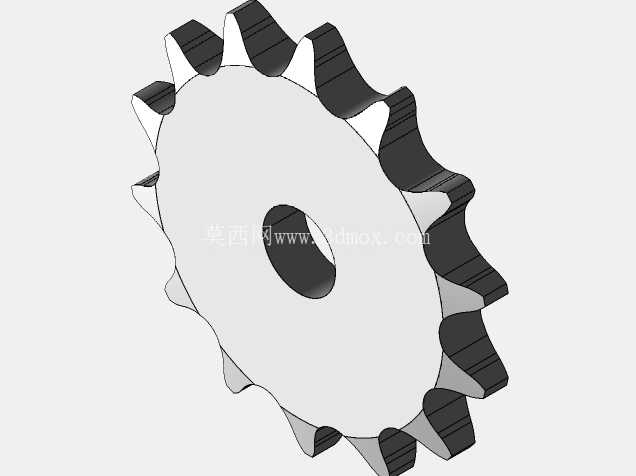

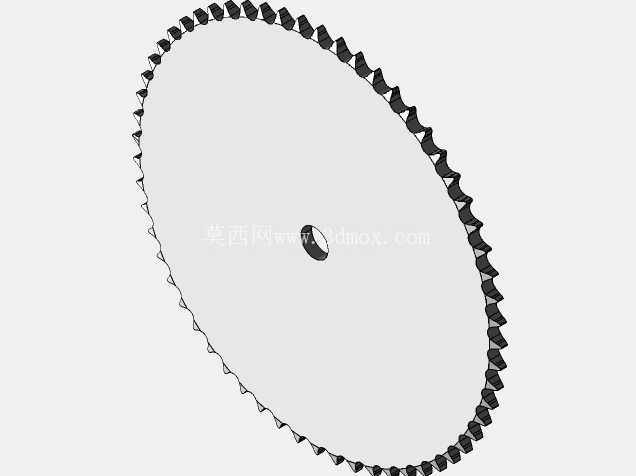

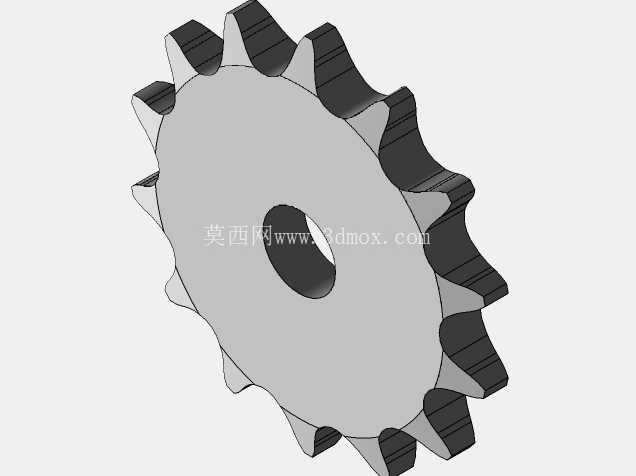

从结构设计逻辑来看,链轮的齿形设计完全围绕与链条滚子的顺畅啮合展开,齿廓曲线采用了标准的三圆弧一直线构型,能保证链条滚子进入和退出啮合时没有卡滞,同时尽可能降低啮合过程中的冲击与磨损。链轮中心的安装孔采用了键槽配合的设计思路,能保证与传动轴的周向固定,传递额定扭矩时不会出现相对转动,孔的公差带选用过渡配合区间,既方便装配时的轴向推入,又能保证运行过程中不会出现偏心晃动。链轮的齿部厚度经过匹配计算,刚好适配对应规格链条的内节内宽,不会出现齿侧间隙过大导致的传动晃动,也不会因为间隙过小出现卡链的问题。
在实际安装边界上,链轮的径向尺寸是根据选定的链条节距、设计所需的传动比计算得出的,齿数选择兼顾了传动平稳性与结构紧凑性——齿数过少会导致传动过程中动载荷增大,多边形效应明显,运行时的冲击和噪音都会上升;齿数过多则会在相同传动比下增大链轮外径,导致结构整体占用空间变大,同时链条磨损后容易出现跳齿脱链的问题。这套结构的链轮齿顶圆、齿根圆尺寸都经过校核,保证链条在最大磨损伸长量范围内依然能可靠啮合,不会出现脱链故障。

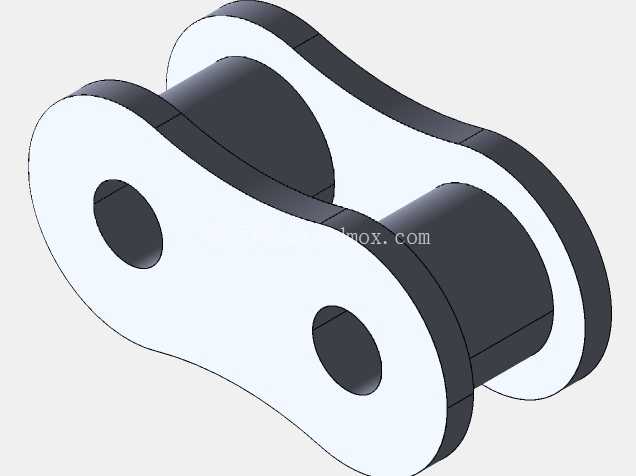

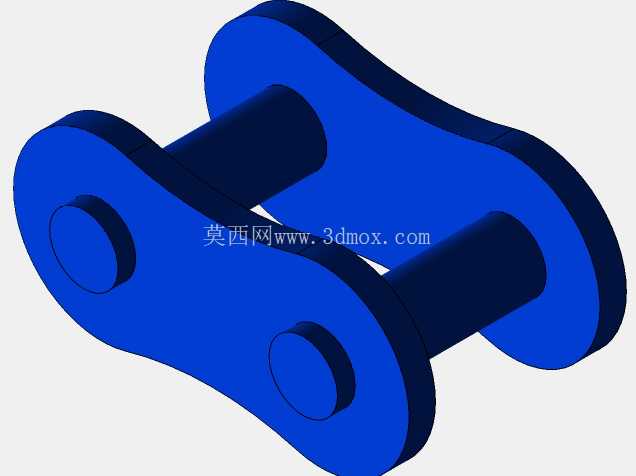

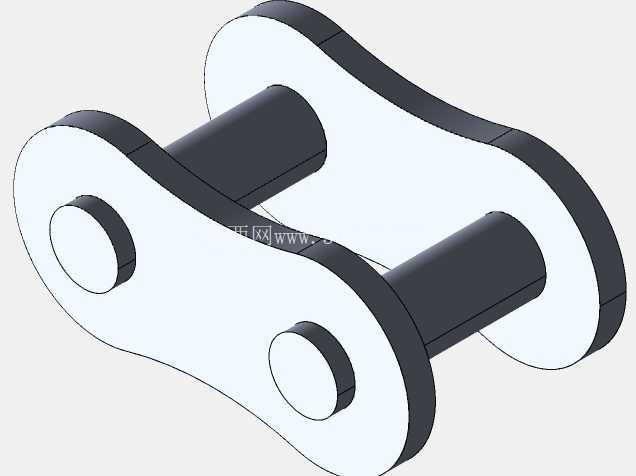

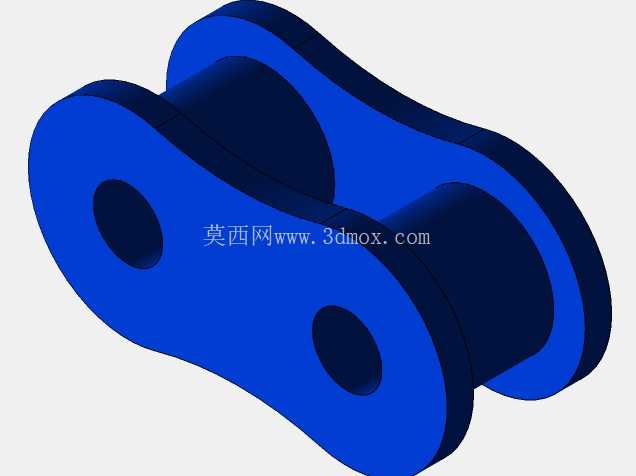

配套的链条采用标准滚子链结构,由内链板、外链板、销轴、套筒、滚子几个核心零件组成,内链板与套筒过盈配合,外链板与销轴过盈配合,销轴与套筒之间为间隙配合,保证链条弯折时能灵活转动,滚子在啮合时能绕套筒自由转动,将齿面与滚子之间的滑动摩擦转化为滚动摩擦,大幅降低啮合过程中的磨损量。链板的外形采用了等强度设计的8字形结构,在保证各个截面抗拉强度接近的前提下,尽可能减轻链条自身重量,降低运行时的惯性载荷。
在实际应用场景中,这类传动组件通常会搭配张紧结构使用,因为链条在运行一段时间后会因为销轴和套筒的磨损出现节距伸长,导致松边垂度过大,容易出现啮合不良、抖动甚至脱链的问题,设计时会预留张紧调节的行程空间,通常中心距可调范围在20到50毫米之间,根据实际中心距长度调整。同时在布局时会考虑润滑路径,针对不同运行速度选择对应的润滑方式,低速工况可以采用定期人工涂抹润滑脂的方式,中速工况可以采用滴油润滑,高速工况则需要设计油浴或者强制喷油润滑结构,保证销轴和套筒的摩擦面有充足的润滑油膜,延长组件的整体使用寿命。
设计过程中还需要考虑传动的动平衡问题,尤其是在运行转速较高的场景下,链轮的端面跳动和径向跳动需要控制在公差范围内,避免高速运行时出现额外的振动载荷,传递到机架和相连的设备上,影响整体设备的运行精度。链轮的材料选择通常根据工况载荷确定,常规载荷下采用45号钢调质处理,齿面高频淬火提升耐磨性,重载或者有冲击载荷的场景下则会采用合金钢材料,经过渗碳淬火处理,获得更高的齿面硬度和芯部韧性,能承受更大的冲击载荷而不会出现断齿问题。
这套结构的设计完全遵循链传动的设计规范,所有啮合参数都经过校核,能保证在额定载荷、额定转速下长期稳定运行,既可以作为独立的传动单元用于设备改造,也可以作为标准模块集成到新设备的传动系统设计中,减少重复设计的工作量。在三维建模过程中,所有配合关系都按照实际装配约束搭建,链轮齿形与链条滚子的啮合间隙、链条相邻链节的转动角度都和实际工况一致,能直接用于运动仿真验证,检查传动过程中是否存在干涉、运动卡滞的问题,也可以直接导出工程图用于生产加工。
