600mm行程250N承力气撑杆结构设计

　　从结构设计逻辑来看，这款气撑杆采用了经典的活塞式气弹簧结构，外管为高精度冷拔钢管，内壁做了珩磨处理，保证活塞在管内运动时的同轴度与密封性，避免长期使用后出现气体泄漏、力值衰减的问题；活塞杆部分采用表面镀铬处理，硬度达到HRC60以上，表面粗糙度控制在Ra0.2以下，既可以抵御日常使用中的摩擦损耗，也能防止外界水汽、粉尘进入密封结构，延长整体使用寿命。端部的连接头采用了通用的球头铰接结构，安装时可以自适应一定范围内的角度偏差，降低安装面的加工精度要求，不需要严格保证两个安装点的同轴度，就能让气撑杆顺畅运动，不会出现卡滞、别劲的情况。在实际选型应用中，首先需要明确安装边界的尺寸要求，这款气撑杆完全伸展时的总长度对应600mm的有效行程，闭合状态下的安装距需要匹配结构闭合后的空间余量，设计安装点位时，需要根据被支撑件的重量、重心位置计算力矩，确保250N的额定支撑力可以在开合全程提供合适的支撑力度——既不会因为力值过大导致关门时需要施加过大的按压力，也不会因为力值不足导致上翻结构无法稳定停在最大开启位置，甚至出现自行下坠的安全隐患。很多结构设计新手在选型气撑杆时，容易只关注行程参数而忽略力值与安装点的匹配，实际上安装点的位置排布直接影响力矩输出效果，同样规格的气撑杆，安装点向铰接侧偏移一定距离，实际输出的支撑力矩会出现明显变化，这款250N的力值设定，刚好适配10-15kg重量的上翻结构，在安装点设计合理的情况下，可以实现任意位置悬停的效果，开启到最大角度时不需要额外的锁止结构就能保持位置，关闭时只需要施加轻微的下压力就能平缓闭合，全程没有突兀的力值突变。在各类需要开合缓冲、承重支撑的机械结构与民用设备场景中，气撑杆是应用极为广泛的弹性支撑元件，这款行程600mm、额定支撑力250N的气撑杆，适配多数中轻型上翻式结构的支撑需求，从工业设备的检修门、机柜上盖，到民用家具的上翻柜门、设备舱盖，甚至小型自动化设备的防护门开合结构，都能见到这类规格气撑杆的应用。不同于刚性支撑件的硬连接特性，气撑杆依靠内部充入的惰性气体提供弹性支撑力，在整个行程范围内可以实现平缓的力值输出，避免开合过程中出现结构撞击、操作人员费力托举的问题。

　　从密封结构设计来看，这款气撑杆的活塞部位采用了多层复合密封件，包含导向环、主密封圈、防尘圈多个部分，导向环采用聚四氟乙烯材质，摩擦系数极低，长期往复运动也不会出现明显的磨损，主密封圈采用耐老化的丁腈橡胶材质，可以在-20℃到60℃的环境温度范围内稳定工作，不会因为温度变化出现密封失效、力值漂移的问题；防尘圈可以阻挡外界的粉尘、碎屑进入管内，避免活塞杆带有的杂质划伤密封件，这对于车间环境下使用的工业设备来说尤为重要，很多设备上的气撑杆提前失效，都是因为粉尘进入密封结构导致划伤漏气，而非正常的疲劳损耗。

　　在外形尺寸的设计上，这款气撑杆的外管直径控制在常规通用规格，和市面上同行程同力值的产品具备互换性，后期维护更换时不需要重新加工安装位，直接替换即可；活塞杆直径也匹配通用的球头连接孔尺寸，端部的连接螺纹采用标准公制规格，不需要定制特殊的连接接头，采购常规的五金配件就能完成安装。实际应用中，这类气撑杆除了基础的支撑功能，还能起到缓冲防护的作用，比如设备上盖意外脱落时，气撑杆可以提供平缓的阻尼效果，避免上盖快速下坠砸伤操作人员或者损坏设备内部的元器件；在家具应用场景中，平缓的开合效果也能提升使用体验，避免关门时出现巨大的撞击声响。

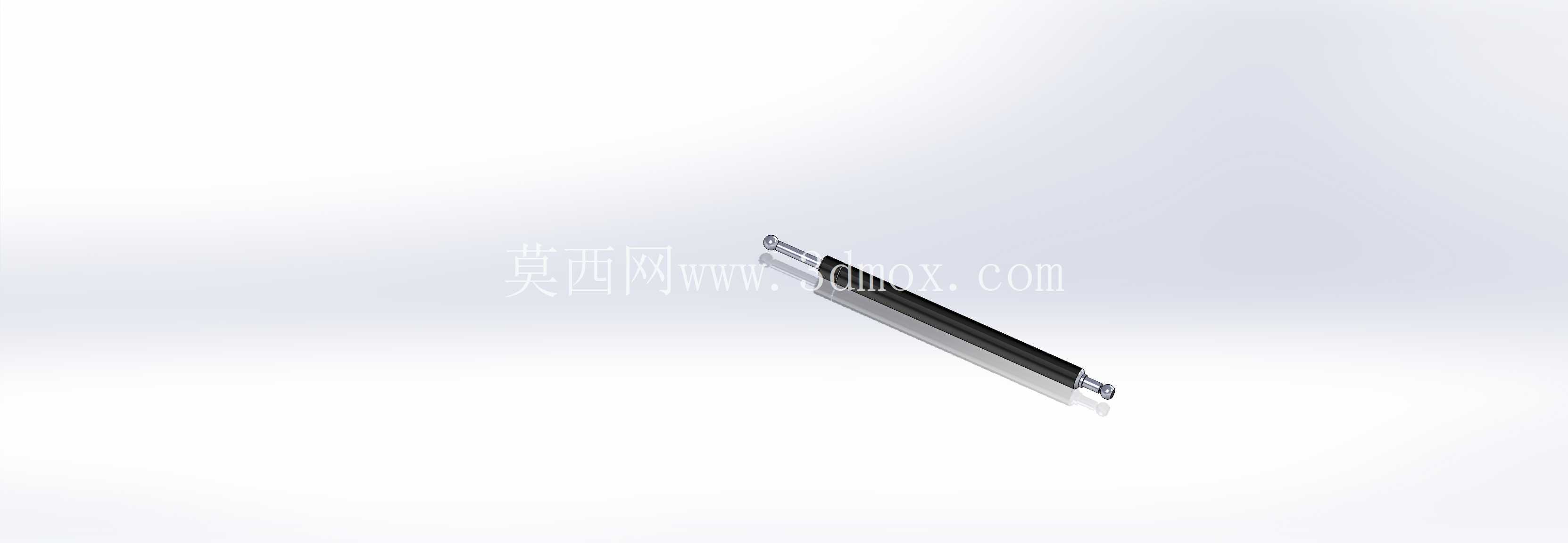

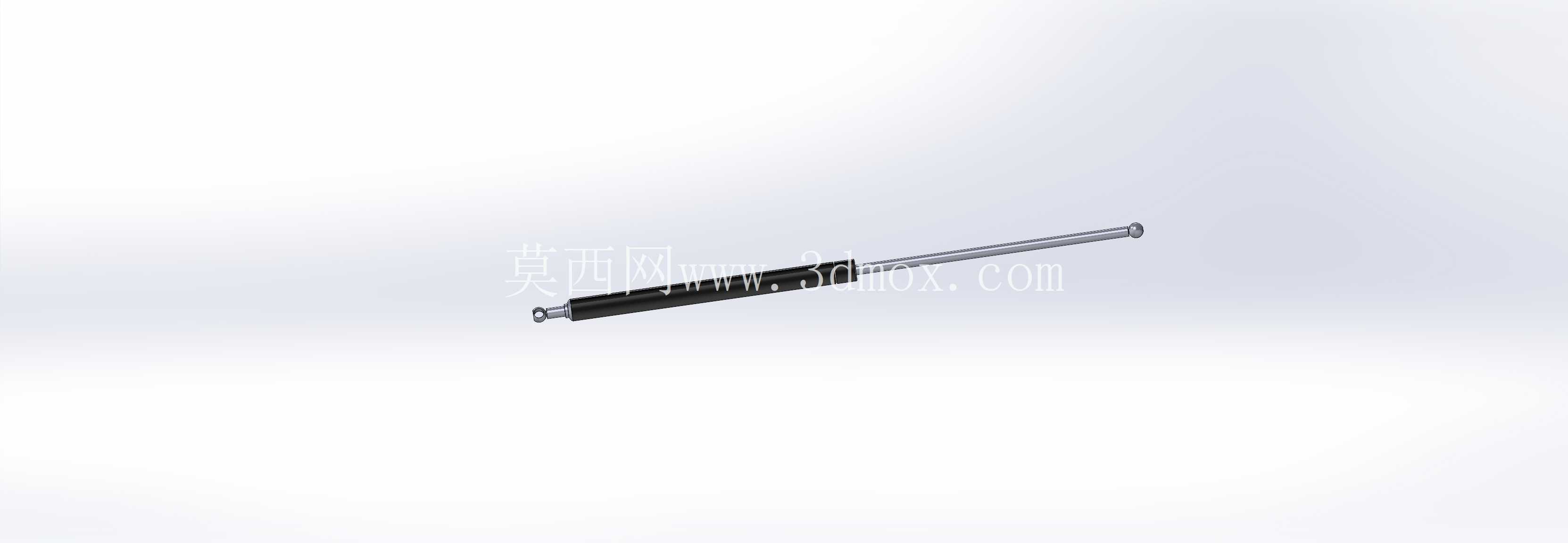

　　设计这类气撑杆的三维模型时，需要重点关注运动行程的干涉检查，要模拟整个开合过程中气撑杆的长度变化、角度摆动，确保在结构开合的全行程内，气撑杆不会和周边的结构件出现碰撞，同时要预留足够的安装操作空间，方便后期装配时拧紧连接螺丝；很多新手建模时只绘制伸展状态的气撑杆，忽略闭合状态的长度，导致实际装配时气撑杆闭合长度超过结构内部的预留空间，出现无法完全关门的问题，这款模型在设计时就明确标注了伸展与闭合状态的关键尺寸，结构工程师在选型调用时，可以直接在装配体中做运动仿真，验证安装点位的合理性，减少实际打样时出现的结构干涉问题。另外，气撑杆的力值方向是沿着杆体轴线的，在排布安装点时，要避免气撑杆在运动过程中出现过大的径向受力，径向力会加速密封件的磨损，导致气撑杆提前失效，铰接式的球头连接就是为了自动补偿角度偏差，让杆体始终只受轴向力，这也是结构设计时需要重点注意的细节。
