多工位ER25筒夹收纳定位座结构设计

在数控加工车间的日常运维场景中，ER系列筒夹作为铣床、加工中心、钻床等设备夹持刀具的核心耗材，往往因为规格繁多、零散摆放出现拿取错配、磕碰损伤、收纳混乱的问题，这款多工位ER25筒夹座正是针对这类现场痛点设计的工位级工装收纳定位部件。从实际使用场景来看，这类夹座通常安置在机床操作侧的工具台、刀具柜台面，或是刀库旁的预调工位，用来集中收纳对应规格的ER25弹性筒夹，替代原先零散放置在零件盒、托盘内的粗放管理方式，减少操作人员找换筒夹的走动与翻找时间，同时避免筒夹夹持锥面、弹性槽口因随意堆放产生磕碰变形，保障刀具夹持精度。

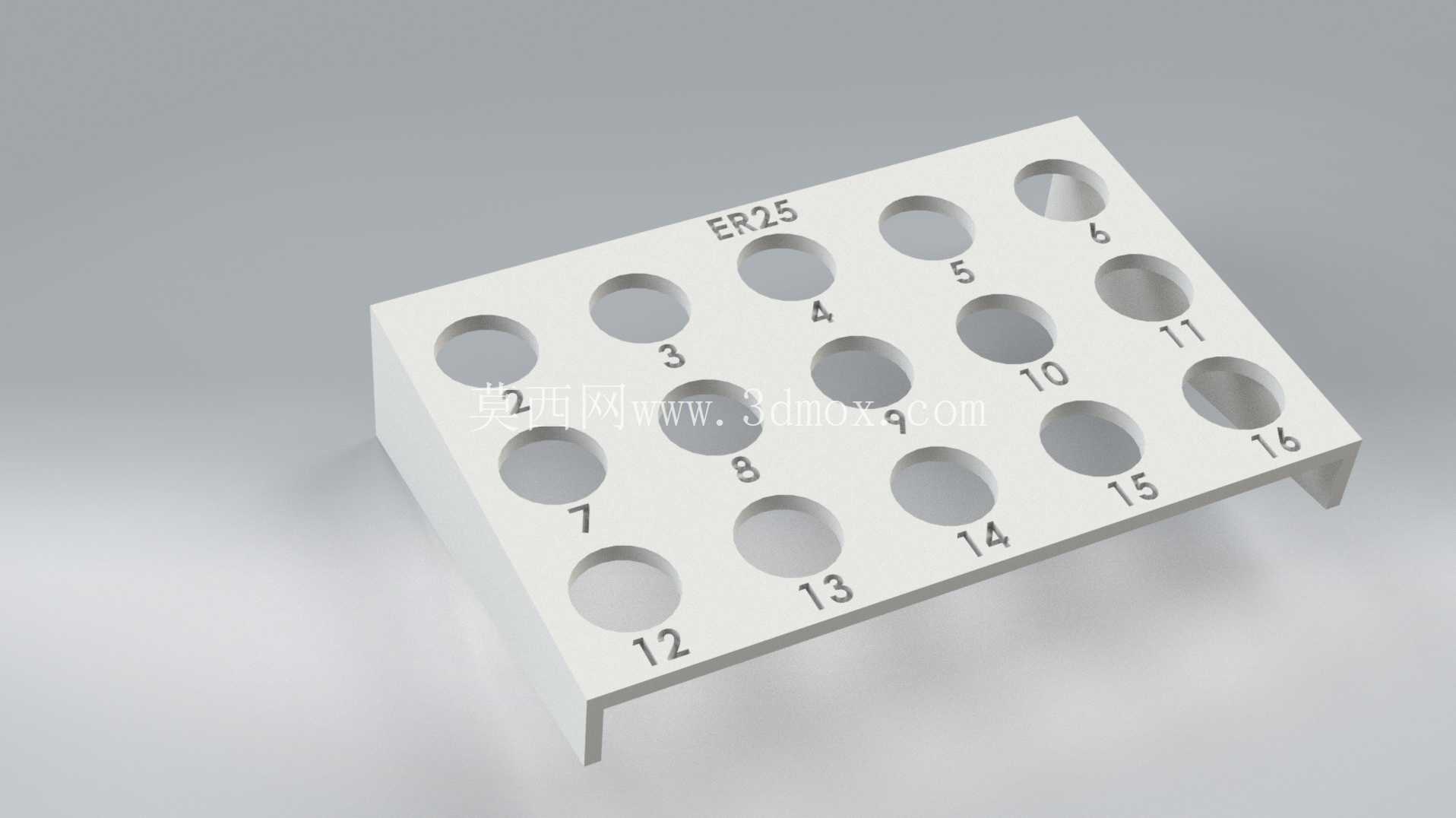

从功能特性上看，这款夹座采用阵列式排布的15个定位工位，每个工位对应一个独立的ER25筒夹放置位，工位旁预留了规格标识刻印区域，可对应标注2mm到16mm区间内不同夹持孔径的筒夹规格，操作人员无需反复核对筒夹端面的刻印标识，扫过座体上的标注就能快速定位需要的筒夹型号。每个定位孔的内径与ER25筒夹的尾部定位外圆做了小间隙配合设计，既可以让筒夹轻松插入取出，又能避免放置后出现歪斜倾倒，座体整体采用矩形块式结构，底部为平整安装面，可直接平放在工作台面使用，也可根据现场需求通过侧边的安装孔固定在工具挂板、刀具架侧方，适配不同的工位布局。

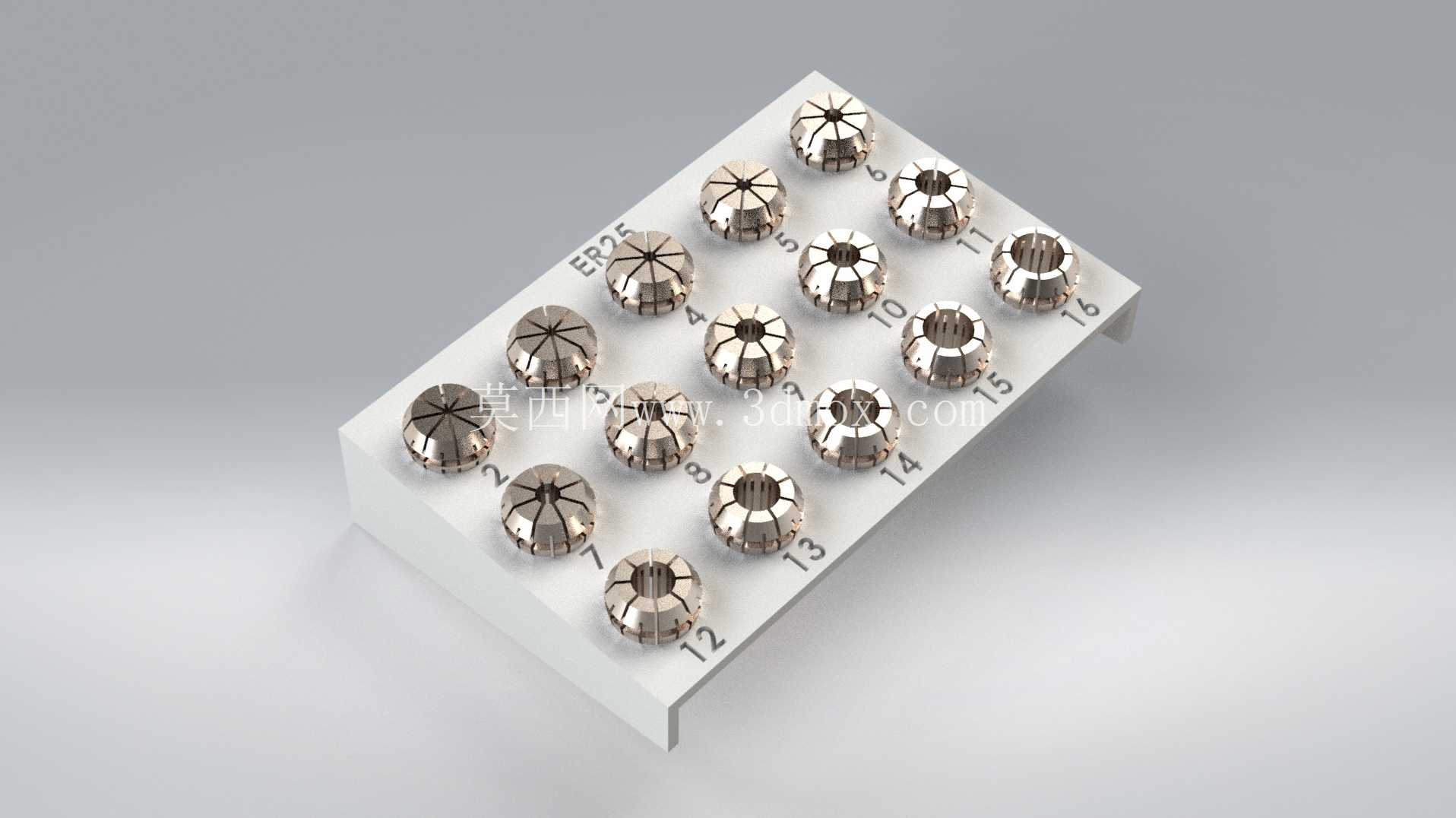

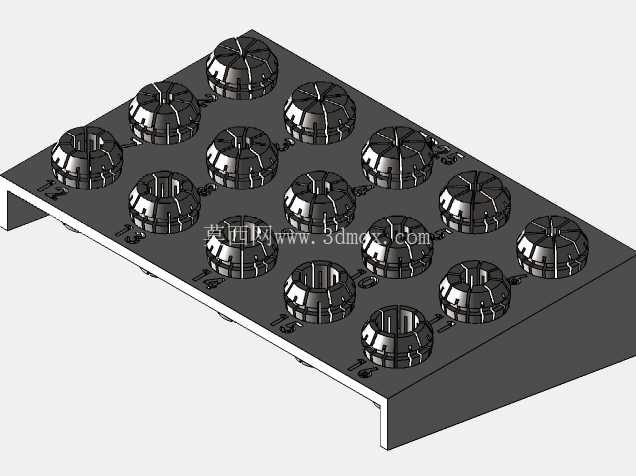

设计思路上，这款夹座没有采用复杂的可拆卸结构，整体为一体化铣削成型的基体，避免拼接结构带来的装配间隙与定位误差，所有定位孔的中心距经过统一核算，保证相邻工位的筒夹在取放时不会出现干涉，哪怕是带螺母预装的ER25筒夹，也能顺利放置不会卡滞。座体的边缘做了C2倒角处理，避免尖锐边角在操作过程中划伤操作人员手部，同时去除加工毛刺，提升工位器具的使用安全性。定位孔的深度设计参考了ER25筒夹的标准长度，插入后筒夹的夹持端锥面会高出座体表面3-5mm，既方便操作人员捏取取出，又不会因为孔深过浅导致筒夹放置不稳掉落。

从安装边界与尺寸适配来看，这款夹座的整体长宽尺寸适配常规刀具柜的层板间距，平放在台面上时占用的投影面积仅相当于一张A5纸张大小，不会过多占用宝贵的工位操作空间，定位孔的位置度公差控制在0.1mm以内，保证每个工位的定位一致性，哪怕是长期插拔使用，也不会出现孔位磨损导致的筒夹歪斜问题。在实际加工场景中，这类夹座除了收纳功能外，还可以作为筒夹清洁、预紧的临时定位座，更换刀具时可将拆下的筒夹插在对应工位上完成锥面清洁、螺母预松等操作，不用手持筒夹操作，提升换刀效率。对于小批量加工的车间来说，这类集中收纳的夹座还能帮助管理人员快速盘点筒夹的规格与数量，及时补充缺失的孔径型号，避免出现加工时找不到对应规格筒夹的停机等待问题。不同于通用型的零件收纳盒，这款夹座是专门针对ER25筒夹的外形尺寸做的适配设计，不会出现通用盒内筒夹晃动、相互磕碰的问题，每个工位独立定位，哪怕是移动夹座整体，筒夹也不会从孔位中滑落，适合在不同工位间转移携带。座体表面做了阳极氧化处理，耐磨耐切削液腐蚀，长期在车间多油多切削液的环境下使用也不会出现锈蚀、表层脱落的问题，日常清洁仅需用车间压缩空气吹除表面切屑即可，维护成本极低。
