黄铜内螺纹手轮式截止闸阀结构设计

　　这款闸阀主要面向民用给排水、小型暖通管路、低压气动系统的通断控制场景，在户内供水支路、小型设备冷却循环回路、家装燃气支路等工况中应用广泛，核心作用是通过手轮操作实现管路介质的完全截断或导通，不承担流量调节功能，避免半开状态下阀板受介质长期冲刷导致密封面磨损泄漏。从结构设计逻辑来看，整体采用直通式流道布局，介质进出方向与阀杆轴线垂直，流道内部无过多弯折结构，能最大程度降低介质流经时的压损，适配对管路压力损失敏感的低压循环系统。阀体选用黄铜材质一体锻造成型，相比铸铁阀体抗锈蚀能力更强，适配民用供水、暖通的水质环境，同时黄铜的切削加工性能优异，能保证内螺纹、阀座密封面的加工精度，降低批量生产的工艺难度。

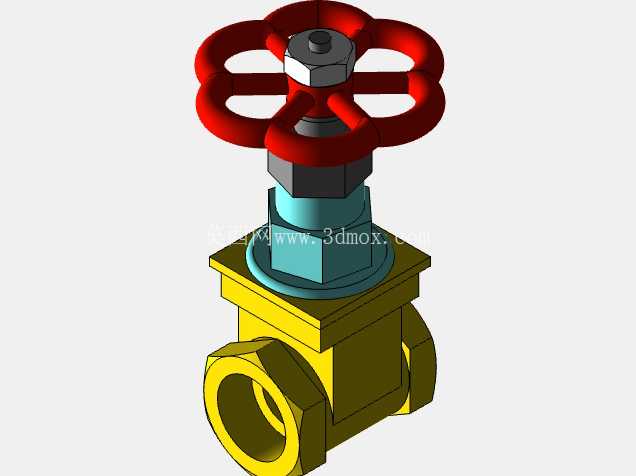

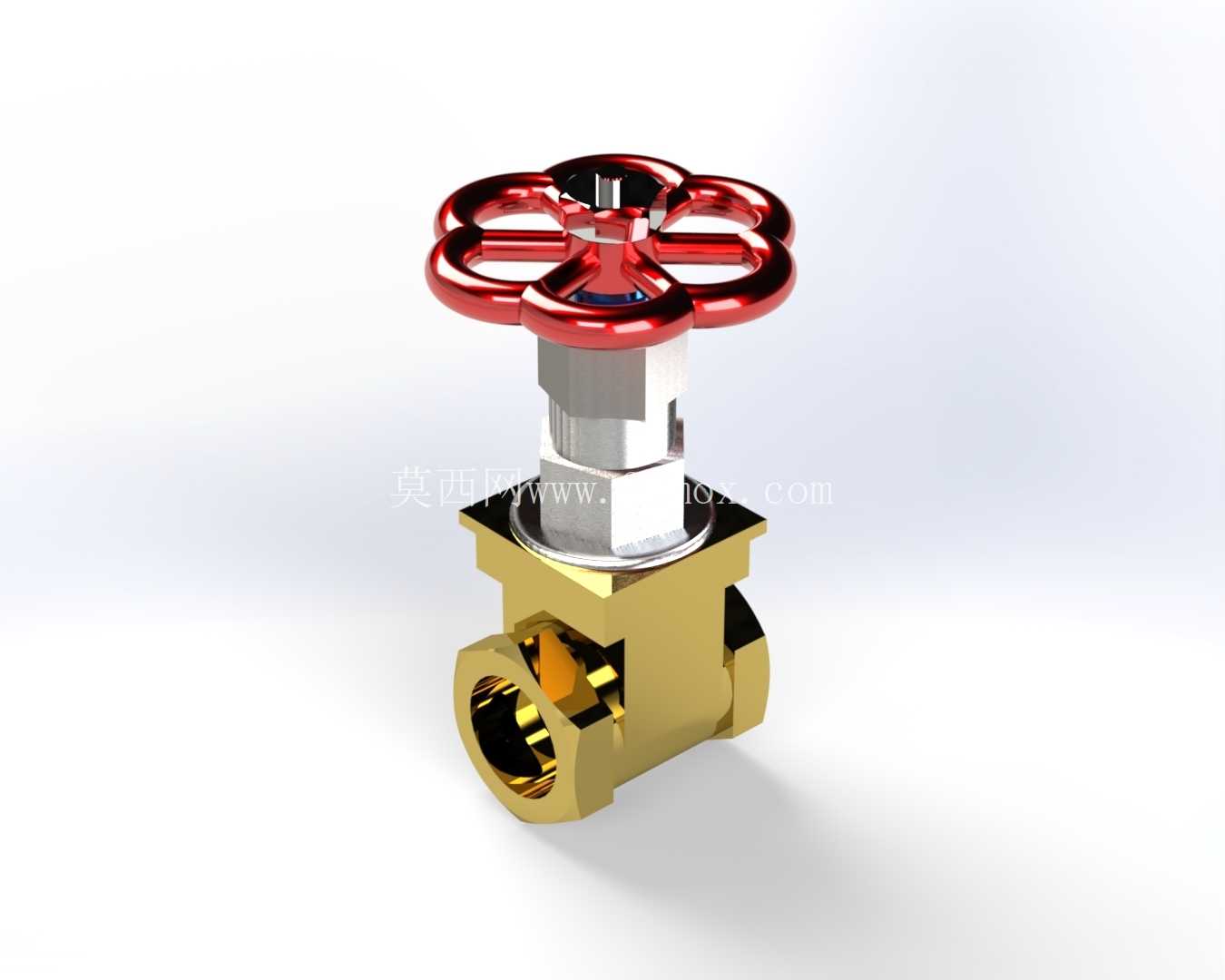

　　阀体两端的连接结构采用标准内螺纹设计，安装时无需额外焊接法兰，直接通过管螺纹与管路对接，适合小口径管路的快速安装维护，安装边界需预留手轮操作空间，手轮顶端距离阀体中心的高度为常规操作预留足够的扳动行程，安装时手轮上方不能有遮挡结构，避免日常开关操作时无法施力。驱动部分采用梅花式红色手轮，手轮边缘做圆弧过渡处理，增大手掌接触面积，操作时无需额外工具即可手动拧动，手轮与阀杆之间通过扁方结构连接，传递扭矩时不会出现打滑问题，阀杆升降过程中设置有填料密封结构，在阀杆上下动作时能持续填充阀杆与阀盖之间的间隙，避免介质从阀杆处渗漏。

　　密封结构采用金属阀板配合阀座密封面的设计，闸板下落到位时与阀座密封面完全贴合，截断介质通路，全开状态下闸板完全提升至阀腔上部，不会遮挡流道，介质可以无阻碍通过，相比截止阀的流道阻力更小。设计过程中优先考虑了日常维护的便捷性，阀盖与阀体之间采用螺纹连接加密封垫的结构，当填料出现磨损泄漏时，无需将整个阀体从管路上拆下，只需拧下阀盖即可更换内部填料、检修闸板密封面，大幅降低后期运维成本。整体外形尺寸适配DN15到DN25的常规小口径管路规格，阀体的六角结构方便安装时用扳手夹持固定，避免拧动螺纹时阀体跟转损坏管路接口。

　　在建模过程中，各部件的配合公差严格按照小口径低压阀门的行业标准设定，阀杆与填料函的间隙控制在合理范围，既保证阀杆升降顺畅无卡滞，又能保证密封填料的压缩量足够，不会出现内漏外漏问题。手轮的直径设计经过操作力矩核算，即使是公称压力上限工况下，普通人手的握力也能轻松实现阀门的完全开闭，无需借助管钳等加力工具，避免过度施力导致阀杆变形或螺纹滑牙。阀腔内部的流道过渡处做了圆角处理，减少介质流动时的湍流噪音，同时避免杂质在流道拐角处沉积堵塞，适配民用供水系统中可能存在的少量杂质工况，降低阀门卡堵的概率。
