维美德Neles法兰式V型端口分段控制阀

在石油炼化、长输管线、化工流体输送这类对压力管控精度要求严苛的工况里，控制阀的选型直接决定整条管线的运行稳定性，这款3英寸300磅级的法兰式V型端口分段阀，搭配隔膜式四分之一圈执行器的结构，正是针对中高压流体的精准调节需求开发的。从实际应用场景来看，这类阀常部署在油气输送的站场调压段、化工反应釜的进料管路、市政高压供水的调压节点，既要承受管线内持续的介质冲蚀，也要在执行器的驱动下快速完成开度调整，实现管路压力、流量的分段管控，避免出现压力骤升骤降引发的水击、介质泄漏等工程问题。

从功能特性上看，V型端口的阀芯设计是这款阀的核心优势，和普通直通式阀芯不同，V型切口在阀芯转动过程中，可以实现近似等百分比的流量调节特性，小开度状态下不会出现普通阀常见的调节死区，哪怕是管线压力波动幅度较大的工况，也能通过开度微调快速稳定管路参数；搭配的隔膜式四分之一圈执行器，采用气动驱动的隔膜结构做动力输出，相比齿轮齿条式执行器，隔膜结构对驱动气源的洁净度要求更低，响应速度更快，四分之一圈的行程刚好匹配V型球阀的90度开关动作，不需要额外设置行程转换机构，减少了传动环节的间隙误差，调节精度可以控制在全行程的1%以内。阀体采用法兰式连接结构，3英寸通径搭配300磅级的压力等级，对应的公称压力可以覆盖中高压管线的常规使用需求，法兰端面的密封槽采用标准凹凸面结构，安装时配合金属缠绕垫片，可以在高温、高压甚至带轻微腐蚀性介质的工况下保持可靠密封，不会出现法兰面渗漏的问题。

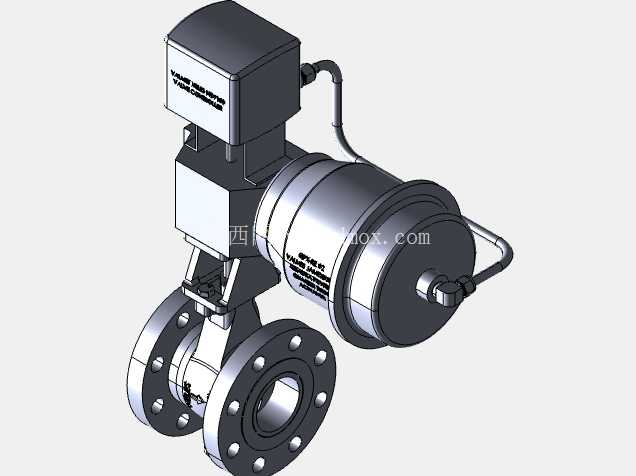

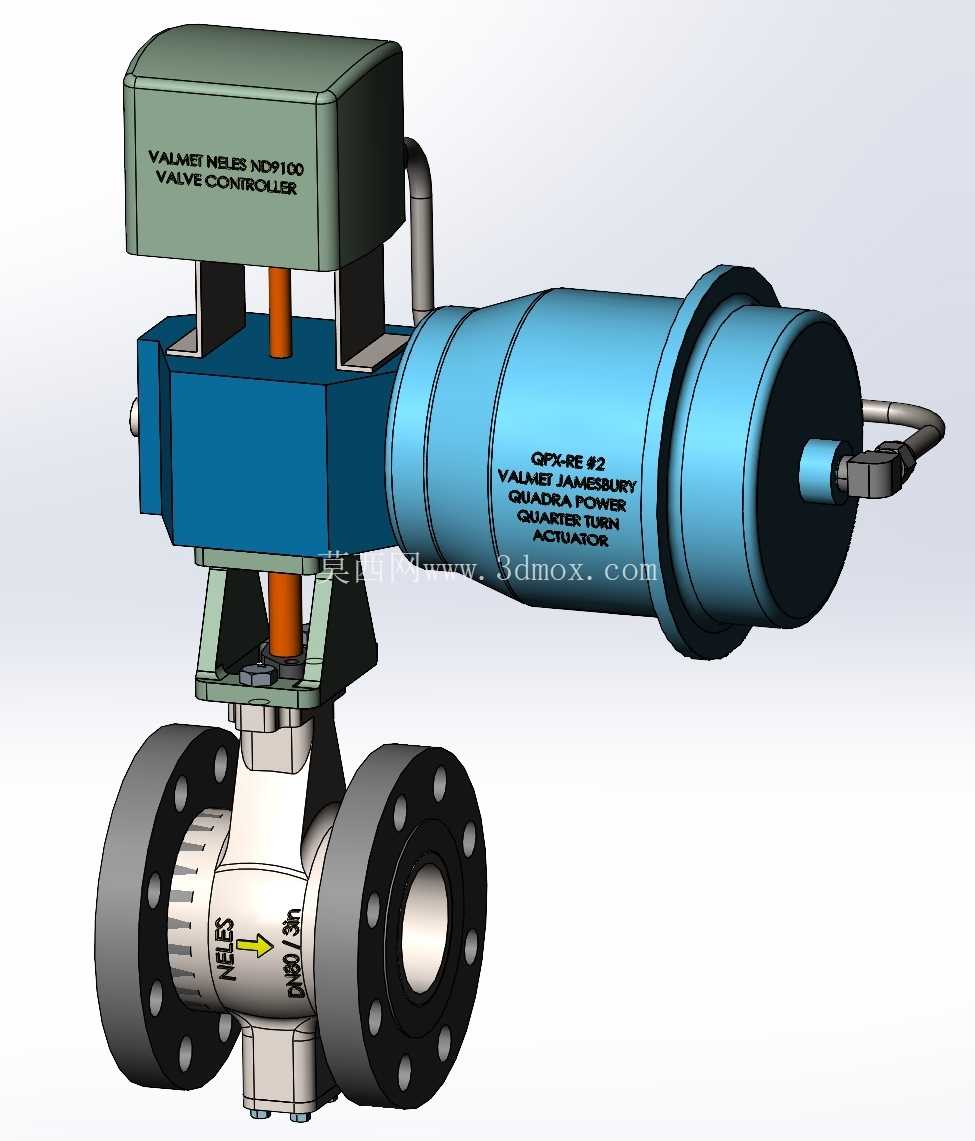

从设计思路层面拆解这款阀的三维结构，建模时首先要明确各部件的装配边界：下部阀体的流道采用全通径设计，避免介质在阀腔内形成淤积，V型阀芯和阀座之间采用硬密封结构，密封面堆焊硬质合金，应对含固体颗粒介质的冲蚀磨损；中部的阀杆采用防喷结构设计，阀杆和阀芯之间通过方榫连接，传递执行器的扭矩，阀杆穿出阀体的位置设置双重填料密封，搭配防尘圈，既防止介质外漏，也阻挡外部粉尘进入阀腔磨损密封件；上部的执行器支架采用铸钢材质，通过螺栓和阀体上法兰连接，支架的同轴度公差控制在0.1mm以内，保证阀杆转动时不会出现卡滞；隔膜执行器的缸体采用铝合金压铸成型，内部的隔膜夹布增强橡胶材质，既保证动作的灵敏度，也能承受长期往复动作的疲劳磨损，执行器顶部配套的阀位控制器，可以实时反馈阀芯的实际开度，和中控系统的调节信号形成闭环控制。

关于外形尺寸与安装边界，建模时需要预留足够的安装操作空间：阀体两端法兰的螺栓孔分布严格遵循对应压力等级的法兰标准，安装时不需要额外加工转接法兰；执行器部分横向伸出的控制气源接口，要和管线周边的其他设备保持至少100mm的操作间隙，方便后期接气管路、维护更换密封件；阀顶的控制器接线口采用标准防爆螺纹结构，在防爆区域安装时可以直接配套防爆格兰头，不需要额外改造；整阀的重心落在阀体流道的中心线上，立式安装在水平管路上时，不需要额外设置支撑结构，如果是大管径版本或者安装在振动较大的管段，才需要在执行器下部加装辅助支撑。另外要注意，隔膜执行器的气源压力通常控制在0.4-0.6MPa，建模时不要把气源接口的尺寸做小，避免后期现场配管时出现通径不足导致的响应滞后问题；V型阀芯的转动方向要和执行器的动作方向匹配，保证气路通气时阀芯的开度变化和控制信号一一对应，不会出现反向动作的逻辑错误。这类阀在实际建模过程中，还要重点关注阀杆和填料函的配合间隙，间隙过大会导致密封不严，间隙过小则会增大阀杆转动的摩擦力，导致执行器输出扭矩不足，通常配合间隙控制在0.02-0.03mm之间，既能保证密封效果，也不会影响动作的顺畅性。
