框架式集成储液罐体设备三维设计

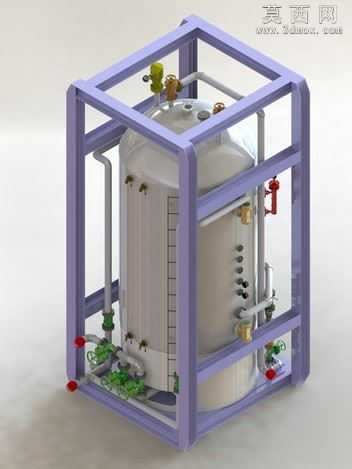

本作品为撬装式集成储液罐体三维设计，整体采用外框架包覆罐体的结构形式，在三维建模过程中，首先依据撬装设备的集成化设计思路，先完成外部承载框架的参数化建模：框架采用标准工业型材搭建成立方体笼式结构，型材连接处做了适配的圆角过渡与连接节点设计，既保证框架的结构强度，也避免尖锐棱角带来的安装磕碰问题，框架底部预留了设备安装固定的支脚点位，支脚处设置了减震垫安装位，适配现场安装的减震需求。罐体主体采用立式圆柱储液结构建模，罐体顶部设置了多组不同规格的管路接口，分别对应进料、排气、安全泄压、检测仪表安装等功能，接口处做了标准法兰连接结构的细节还原，法兰盘的螺栓孔、密封面都做了精准建模，保证后续装配的干涉检查有效性。罐体侧面设计了外置直爬梯结构，爬梯踏步做了防滑纹理的细节建模，爬梯与罐体侧壁的连接支架做了强度加强的结构设计，同时罐体侧面排布了多组液位检测接口、出料管路接口，接口旁设置了对应的阀门安装位，还原了现场管路排布的真实逻辑。框架与罐体之间的管路布局采用沿框架型材排布的设计思路，管路转弯处做了标准弯曲半径的建模处理，避免管路直角弯折带来的流体阻力问题，管路上配置了对应规格的阀门、视镜、泵组连接结构，底部的泵组安装位做了减震底座的建模，泵组进出口与罐体管路的连接做了软连接预留位的设计，降低设备运行时的震动传递。材质渲染阶段，框架采用淡紫色工业喷塑金属材质，还原工业撬装设备的外防护涂装效果；罐体主体采用哑光不锈钢材质，表面做了细微的金属磨砂质感处理，还原不锈钢储液罐的真实材质表现；管路部分根据介质属性区分材质，工艺管路采用银白色金属材质，安全泄压管路采用红色涂装材质，阀门手柄采用醒目的红色工程塑料材质，密封件采用黑色橡胶材质，不同材质的粗糙度、反光度参数都做了对应调整，让渲染效果更贴近真实工业设备的视觉表现。建模过程中对所有装配部件做了全局干涉检查，确保框架、罐体、管路、阀门、爬梯等部件之间无装配冲突，各操作点位预留了足够的操作空间，比如阀门操作位预留了扳手操作的空间距离，爬梯旁预留了人员上下的通行空间，顶部接口处预留了仪表安装维护的操作空间，完全符合撬装集成设备的设计规范，可直接用于设备方案展示、装配指导、前期布局验证等场景。
