圆形工业加热炉盘结构三维设计

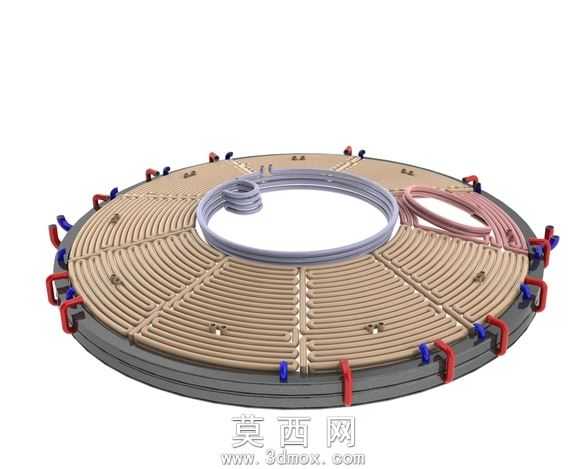

本作品为圆形工业加热炉盘的三维建模设计，整体采用圆盘式对称布局，建模过程中优先保证结构的同轴度与各分区的尺寸一致性，通过参数化建模方式对炉盘的基底、加热流道、边缘固定结构进行分步构建。基底部分采用分层结构设计，底层为耐高温承载基座，中层铺设排布规整的蛇形加热流道，流道沿圆周方向分为多个独立分区，每个分区的流道走向、弯折半径均保持统一，确保加热过程中盘面各区域温度分布均匀，建模时对每一段流道的曲率、衔接处做了平滑处理，避免流体或热传导过程中出现局部阻力过大的问题。盘面中心预留圆形中空区域，用于配套安装炉体中心的配套组件，中心区域边缘设置凸起的限位环结构，可与上部配套部件实现精准定位装配。盘面边缘均匀分布多组红、蓝两色的固定卡扣结构，不同颜色的卡扣对应不同的固定功能，红色卡扣用于主承载结构的锁紧固定，蓝色卡扣用于辅助定位与管线的限位固定，建模时对每个卡扣的卡槽、凸起卡位结构都做了细节还原，确保装配时的干涉检查可直接通过三维模型完成。材质渲染方面，基底采用耐高温金属哑光材质，还原金属受热后的质感，加热流道分别采用浅灰与红铜色材质区分不同回路，边缘卡扣采用工程塑料材质，通过材质差异清晰区分不同功能的构件，渲染时采用柔和的顶光配合侧方补光，清晰展现盘面的纹理结构与各部件的层次关系。设计思路上围绕工业加热场景的均匀供热需求，采用分区式流道布局既可以实现全盘面同步加热，也可根据实际工艺需求单独控制某一分区的加热功率，边缘的多点固定结构可保证炉盘在高温工作状态下的结构稳定性，避免热胀冷缩导致的结构变形，整体模型的所有装配结构均符合实际工业加工与装配的工艺要求，可直接用于后续的工程出图、热仿真分析以及样机试制的参考依据。
