400毫米轮径手推车配套轮轴结构设计

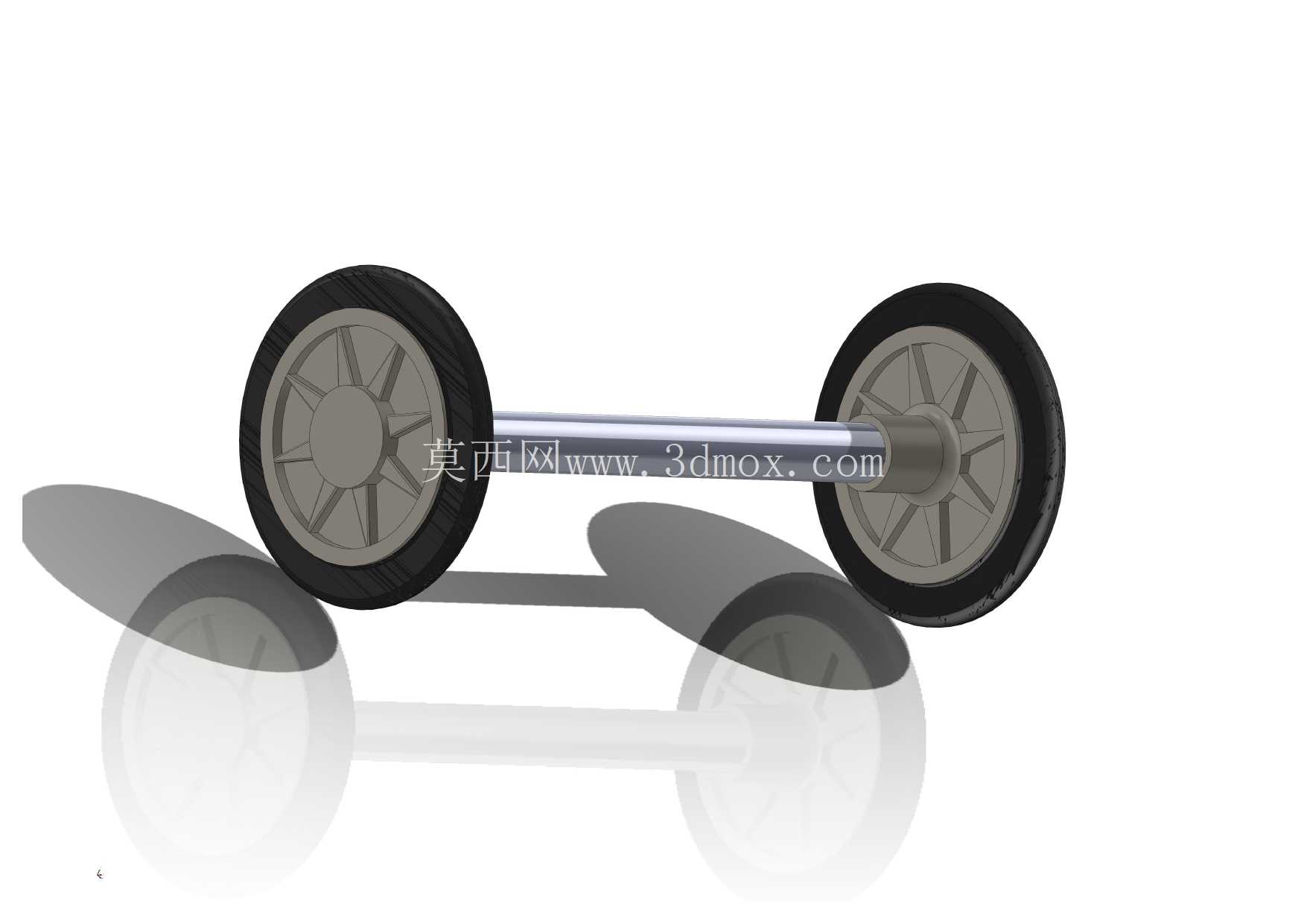

　　在车间物料转运、短途仓储周转、轻型工装移动的场景里，行走轮组的可靠性直接决定了手推类载具的实际使用寿命，这套轮轴结构正是针对400毫米轮径的双轮手推车设计的核心行走承载部件，区别于市面上常见的铆接式免维护轮组，这套结构采用通轴式设计，后期维护更换轮体、调整轮组间隙的操作门槛更低，适配多数需要定期检修轮组的工业使用场景。从实际使用需求出发，这类轮轴需要同时承受垂直方向的静载荷、推行过程中的冲击载荷，以及转向时产生的径向扭力，因此设计阶段首先确定了通轴的受力形式：整根轴贯穿两侧轮体的中心安装孔，轴身与轮体轮毂之间采用间隙配合，既保证轮体转动时不会出现卡滞，也能避免配合间隙过大导致轮体晃动，减少推行过程中的轮组偏磨问题。

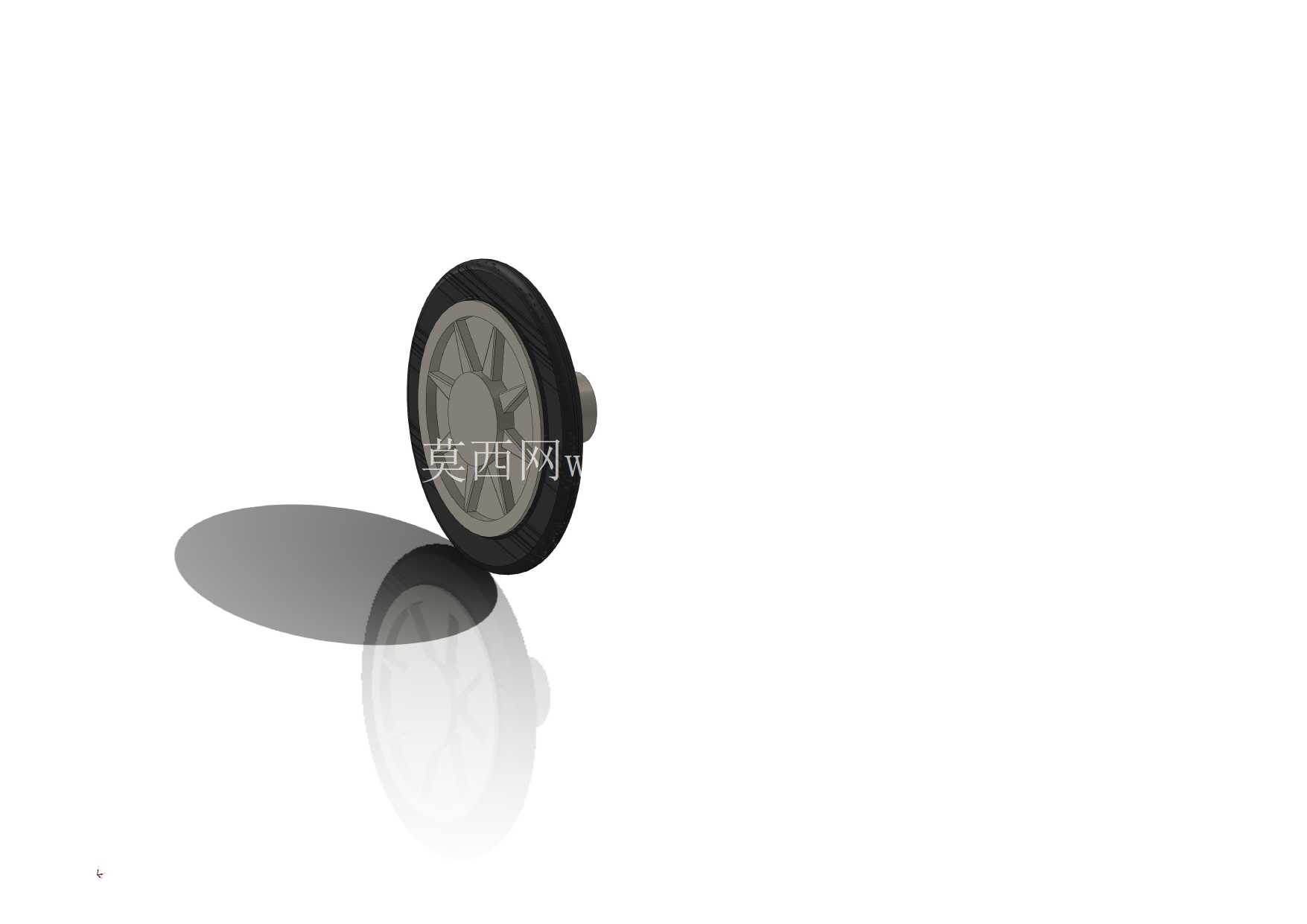

　　轮径设定为400毫米是经过实际场景验证的尺寸，这个直径的轮体在越过车间地面的伸缩缝、小型凸起、电缆线槽盖板时，不会出现明显的卡滞或颠簸，相比更小直径的轮组，推行时的滚动阻力更小，操作人员推送重载物料时的劳动强度更低；同时400毫米的轮径也不会导致整车重心过高，在转运堆叠物料时能保证足够的侧向稳定性，避免侧翻风险。结构细节上，两侧轮体采用橡胶外圈加塑料轮毂的组合形式，橡胶外圈可以起到缓冲减震的作用，在经过不平整地面时减少震动传递到车架与所载物料上，对于转运精密零部件、易碎工装的场景尤为适用；轮毂内部设计有与轴身配合的定位台阶，安装时可以快速确定轮体在轴上的位置，不需要额外测量定位尺寸，装配效率更高。轴身采用光轴设计，没有多余的台阶或卡槽，加工难度低，常规圆钢材料经过调质处理后即可满足强度要求，不需要复杂的热处理或表面处理工艺，生产制造成本可控，适合批量配套生产。安装边界方面，这套轮轴的安装尺寸适配多数常规手推车的车架开档尺寸，轴的两端预留有固定安装位，可以通过插销、锁紧螺母或者焊接的方式与车架底部的安装座连接，不需要对现有常规手推车的车架结构做大幅修改，既可以用于新制手推车的轮组配套，也可以作为老旧手推车轮组损坏后的替换部件使用。

　　实际使用过程中，这套轮轴结构的受力传递路径清晰，垂直载荷通过车架传递到轴身，再均匀分散到两侧轮体上，避免单侧轮体受力过大导致的轴身弯曲变形；推行时的滚动阻力通过轮体与地面的接触传递到轮毂，再通过轮毂与轴身的配合面转化为转动副的摩擦力，只要配合面的润滑到位，长期使用也不会出现过度磨损的问题。针对不同的使用场景，这套轮轴结构也预留了一定的修改空间，如果是用于重载场景，可以适当加大轴身直径、更换金属材质的轮毂来提升承载能力；如果是用于防静电车间，可以更换导电橡胶材质的轮体外圈，满足车间的防静电要求；如果是用于噪音敏感的办公区域转运场景，可以更换静音橡胶材质的轮圈，降低推行时产生的噪音。

　　从三维建模的角度来看，这套结构的建模逻辑遵循实际加工装配顺序，先建立轴身的基础圆柱特征，再分别构建两侧轮体的轮毂、轮辐、外圈特征，装配时按照实际配合关系添加同轴度、端面贴合的约束，还原真实的装配间隙，在做运动仿真时可以真实模拟轮体绕轴转动的状态，也可以添加载荷参数模拟不同载重下的轴身形变情况，为后续的结构优化提供参考依据。不同于复杂的传动类轴类零件，这类行走轮轴的设计核心是平衡可靠性、加工成本与维护便利性，不需要过高的加工精度就能满足使用要求，但是每一处尺寸的设定都需要匹配实际使用场景的需求，比如轮径大小直接影响越障能力与推行阻力，轴身直径直接决定承载上限，轮体宽度影响接地比压与地面适应性，这些参数的匹配度最终决定了整套轮组的实际使用体验。
