方形边框式通风百叶结构三维设计

这款百叶结构在工程场景中多用于需要兼顾通风散热与外部杂物阻隔的柜体、舱室、设备外壳部位，日常在通讯基站机柜、户外电气柜、工业设备通风口、建筑通风井道口都能见到同类型结构的应用，核心作用是在保障空气流通路径顺畅的前提下，阻挡外部雨水溅入、大体积杂物飘落进入设备内部，同时对通风口处的结构强度做补强，避免通风开口成为外壳结构的薄弱点。

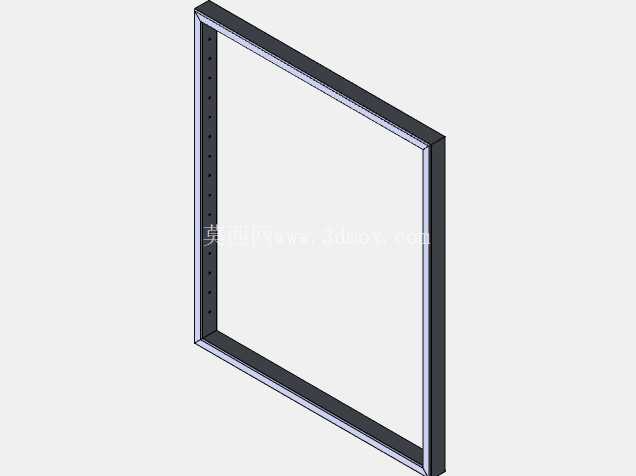

从结构设计逻辑来看，整体采用方形外框作为承载主体，外框采用等截面型材拼接的思路做建模处理，四个拼接角做了贴合工艺的接缝处理，既可以适配焊接成型的金属加工工艺，也能适配插接组装的塑料或型材装配工艺，外框的截面尺寸预留了安装边的宽度，安装时可以直接通过螺栓、拉铆或者打胶的方式固定在预留的通风开口处，安装边界完全贴合常规柜体外壳的开口预留尺寸，不需要额外做过渡连接件，能减少现场安装的适配工作量。

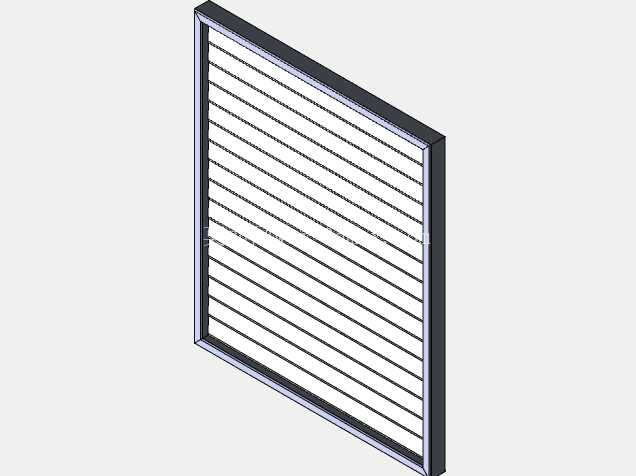

叶片部分采用等间距平行排布的设计，每一片叶片都做了固定角度的倾斜，倾斜角度经过气流路径模拟验证，既可以保证水平方向的空气能够顺利穿过叶片间隙进入内部，又能让垂直下落的雨滴顺着倾斜的叶片表面滑落至外部，不会顺着间隙渗入设备内部。叶片的两端直接固定在外框的内侧卡槽中，建模时预留了卡槽的配合公差，实际生产时既可以做成叶片与外框一体注塑/冲压的不可拆卸结构，也能做成卡槽插接的可拆结构，方便后期清理叶片间隙堆积的灰尘杂物。

在功能特性上，这款百叶结构没有设置可转动的调节机构，属于固定开度的通风防护结构，相比可调节百叶，没有额外的转动铰接部件，结构故障率更低，长期户外使用不需要做铰接点的润滑维护，抗风载能力更强，适合无人值守的户外设备场景使用。叶片之间的间隙尺寸经过合理设定，既不会因为间隙过小导致通风阻力过大、散热效率不足，也不会因为间隙过大导致蚊虫、大颗粒灰尘轻易进入内部，配合内侧加装的防尘滤网，可以满足多数工业设备的通风防护等级要求。

建模过程中对所有的棱边都做了微小的倒角处理，既避免实际加工生产时出现锋利锐边造成装配人员划伤，也能减少应力集中点，提升金属材质下的结构抗疲劳强度，外框的背面预留了滤网安装的卡槽位，不需要额外加装压条就可以固定防尘滤网，减少配套零件的数量。整体结构的厚度尺寸控制在较薄的范围内，安装后不会过多突出设备外壳表面，也不会向设备内部延伸过多占用内部元器件的安装空间，对于内部空间紧张的紧凑型通讯机柜、小型电气设备来说，这种薄型设计的适配性更强。

从实际选型的角度来看，这类固定百叶结构的通风量可以通过调整叶片间距、整体外形尺寸来灵活适配不同的散热需求，建模时采用参数化的草图驱动方式，调整外框长宽尺寸、叶片数量、叶片倾斜角度时不需要重新绘制整体结构，只需要修改对应参数就能快速生成不同规格的衍生型号，能够快速适配不同项目的开口尺寸需求，减少重复建模的工作量。结构本身没有复杂的曲面特征，不管是采用钣金冲压、铝型材挤压还是塑料注塑工艺，都能顺利开模生产，生产工艺成熟，制造成本可控，适合批量配套使用。
