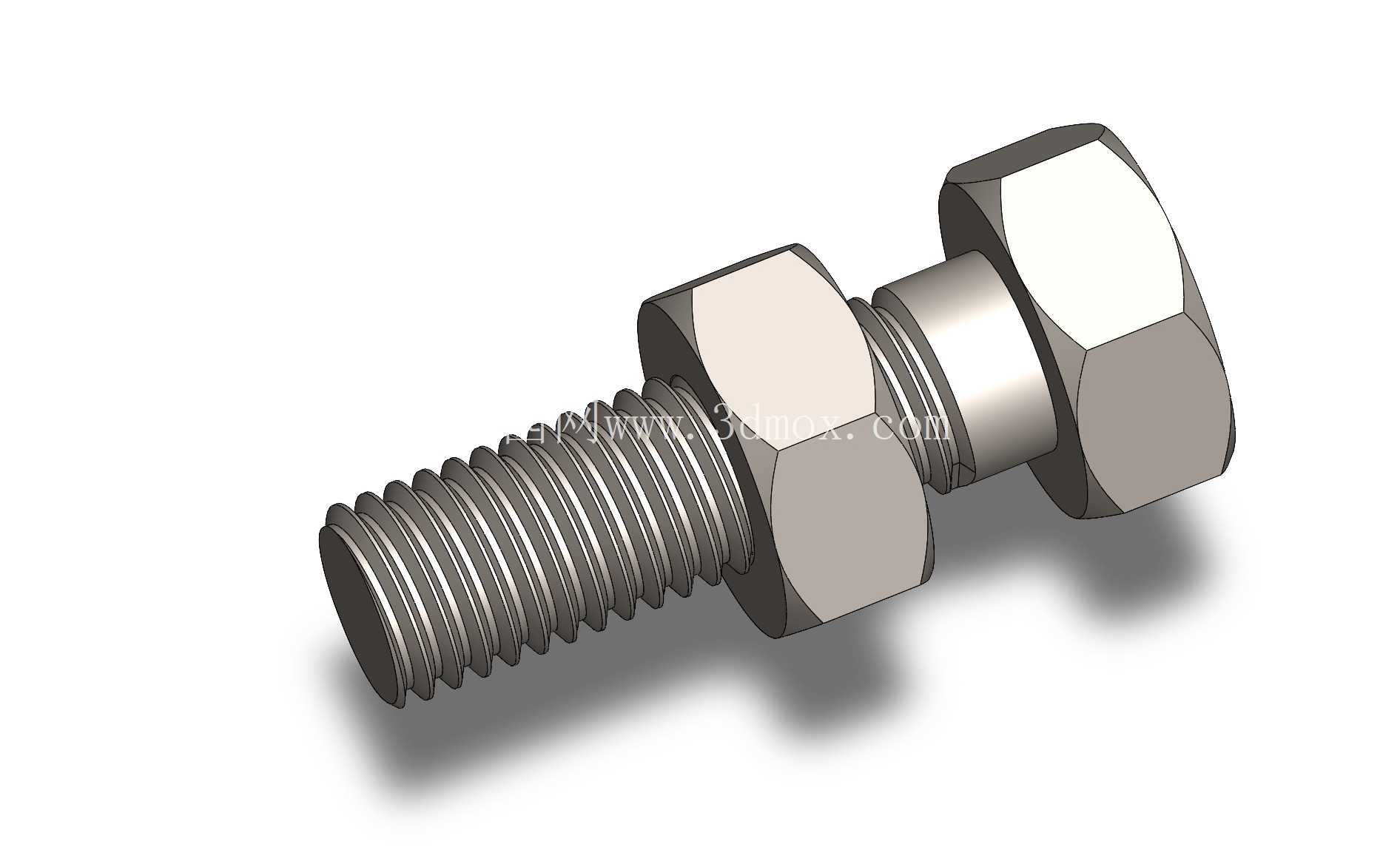

外六角螺栓配六角螺母螺纹连接副

这套螺纹连接副是机械结构里最基础也最通用的可拆卸紧固单元，日常做设备装配、工装夹具搭建、非标结构设计时，几乎所有需要频繁拆装、又要保证足够夹紧力的部位，都会优先选这类标准六角头配合的结构。从实际使用场景来看，小到消费电子的内部结构固定、通讯设备的机架拼装，大到工业生产线的机架连接、小型设备的部件锁紧，这类螺纹副的适配范围极广，只要是需要两个及以上构件实现可拆卸刚性连接的位置，都能见到这类结构的身影。

从功能特性来说，这套连接副依靠外螺纹与内螺纹的螺旋啮合实现锁紧，六角头的设计是兼顾了手动扳手、气动套筒、开口扳手等多种工具的夹持需求，不管是小空间内的开口扳手操作，还是流水线工位的气动工具快速打紧，六角形的受力面都能均匀传递扭矩，不会因为夹持面过少出现打滑、棱边磨损的问题。螺栓的光杆段与螺纹段做了平滑过渡，避免螺纹起始位置的应力集中，在承受交变载荷、轻微振动的工况下，能减少螺纹根部断裂的风险；螺母的端面做了平整倒角处理，和被连接件表面贴合时能保证足够的接触面积，不会因为棱边刮伤被连接件表面，也能让夹紧力更均匀地分布在贴合面上。

做这套结构的三维建模时，首先要明确螺纹的公称直径、螺距这些核心参数，建模过程中不能只做外观示意，要把螺纹的牙型角、牙距、螺纹收尾的结构都还原到位，不然做装配仿真、运动模拟的时候，很容易出现啮合干涉、相对运动卡滞的问题。螺栓头部的六角对边、对角尺寸要严格对应通用标准，不然后续出工程图、做实物加工的时候，会出现扳手尺寸不匹配的问题；螺母的厚度也要匹配对应螺栓的强度等级，避免锁紧时螺母螺纹滑牙、或者螺栓被拉断的强度不匹配问题。建模时还要注意螺栓杆部与螺母内孔的同轴度约束，装配时要预留合理的啮合间隙，既不能间隙过大导致连接松动，也不能过盈量太大导致装配困难、螺纹咬死。

从安装边界来看，这类连接副在装配时，需要在被连接件上预留对应螺栓杆径的过孔，过孔直径通常比螺栓公称直径大0.5到1mm，给装配时的位置偏差留出调整余量；螺栓伸出螺母的长度要控制在2到3个螺距的范围，既保证足够的螺纹啮合长度来承受拉力，也不会因为伸出过长浪费空间、和周边其他部件发生干涉。扳手操作空间也要提前预留，六角头周边至少要留出能容纳扳手回转30度的空间，不然实际装配时会出现扳手卡滞、无法打紧扭矩的问题。如果是用在有振动的工况下，建模时还可以预留防松结构的安装位置，比如弹垫、平垫的放置空间，或者螺纹防松胶的涂覆间隙，不用额外修改结构就能适配不同的防松需求。

很多刚入行的结构设计人员做这类基础件建模时，容易忽略螺纹收尾、头部倒角、螺母端面倒角这些细节，要么把螺纹直接做到螺栓头部端面，要么把螺母做成直角棱边，实际装配时就会发现螺栓无法拧到底、螺母贴合面翘边的问题。这套模型把这些容易忽略的工艺细节都做了还原，不管是用来做装配干涉检查、运动仿真演示，还是用来出工程图做实物加工，都能直接适配常规的工业标准，不用再反复修改基础结构参数。另外在做整机装配时，这类标准件的模型精度直接影响整个装配体的干涉检查结果，如果螺纹啮合的位置做的不准，很容易在仿真时出现假干涉，误导结构设计的判断，这套模型的螺纹配合间隙、头部尺寸都按照实际加工公差做了适配，能有效减少这类仿真误差。
