CSWA认证练习用小型密封储罐结构

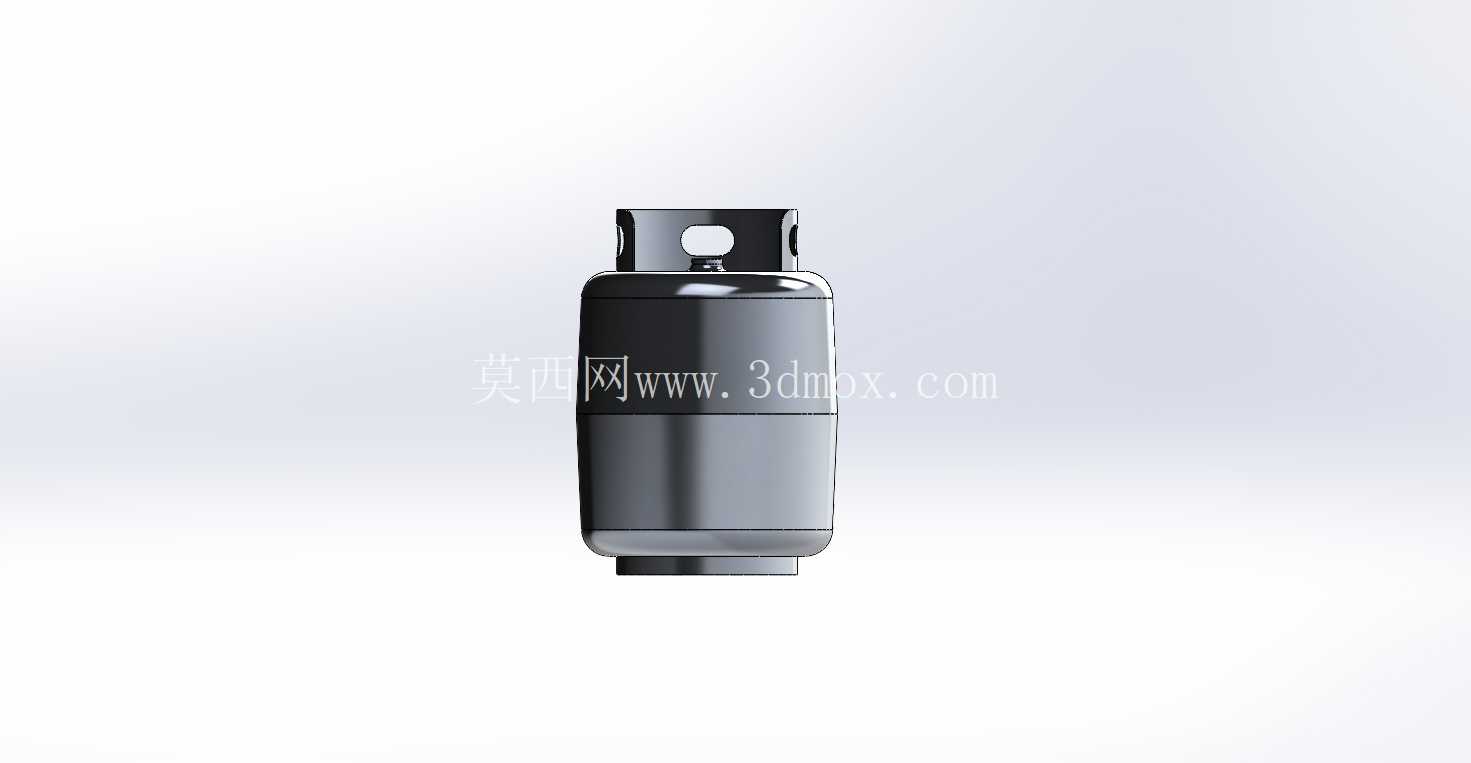

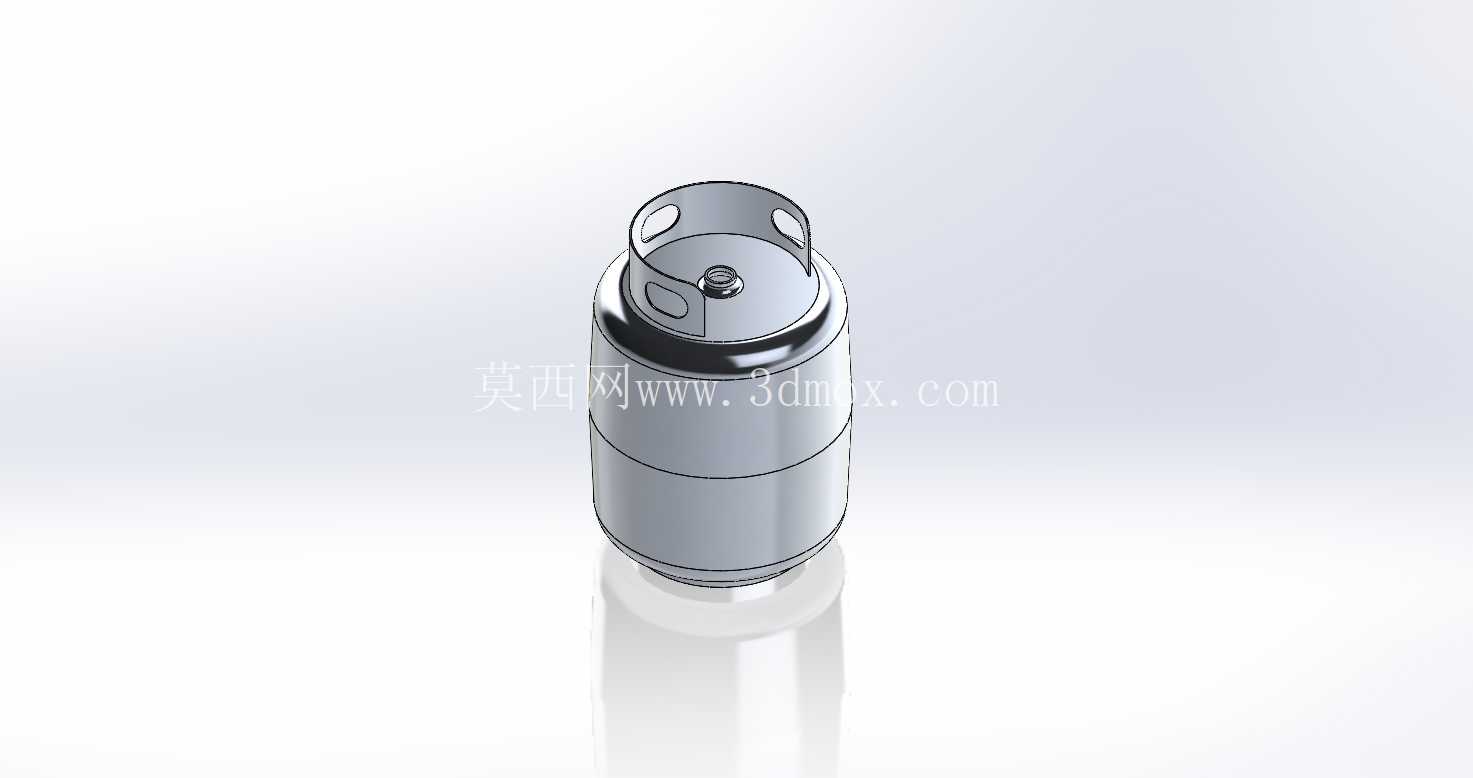

　　这款小型密封储罐的结构设计，最初是作为CSWA技能考核的练习载体出现，但实际落地后完全可以适配小批量高洁净度介质的短途储运、实验室试剂暂存、小型气动系统稳压储容等场景，很多刚接触三维结构设计的从业者容易把这类储罐当成简单的回转体拼接，实则每一处结构的尺寸边界都对应实际使用的硬性要求。从整体外形来看，罐体主体采用等壁厚回转结构，底部做了小圆弧收边，既避免直立放置时锐边刮蹭支撑面，也能减少底部应力集中，在承受内部微正压时不会出现应力突变导致的形变；顶部的密封端盖和罐体采用止口配合结构，配合面预留了密封件安装槽，不需要额外打胶就能依靠压紧力实现静密封，端盖上的两个对称吊耳是整款设计里容易被忽略的细节，吊耳的开孔中心到罐体轴线的距离经过严格校核，既保证穿入吊绳后起吊时罐体保持垂直，不会出现倾斜漏液的情况，也不会因为开孔距离罐壁太近导致起吊时吊耳根部应力超过材料屈服强度。

　　端盖中心的快拧锁紧结构，不需要额外工具就能手动完成开合，锁紧行程控制在四分之一圈，既保证压紧力足够维持密封，也不会因为旋转圈数过多导致操作效率低下，锁紧件的头部做了滚花处理，戴劳保手套操作时也不会出现打滑的问题。做这类储罐的三维建模时，很多新手会直接把罐体和端盖做成一体结构，忽略实际装配的间隙要求，这款模型里特意保留了配合面的0.1mm装配间隙，和实际五金加工的公差带完全匹配，导入工程图模块后可以直接导出用于机加工的尺寸标注，不需要二次调整结构。

　　从安装边界来看，罐体的最大外径控制在常规保温杯尺寸区间，既可以直接放置在标准规格的试管架、工位置物架上，也可以通过配套的卡箍固定在设备机架的侧装支架上，不需要额外定制安装座；罐体的总高度控制在单手握持的舒适区间，手动搬运倾倒时不需要借助辅助工具，端盖吊耳的开孔尺寸适配市面上常规的3mm直径钢丝绳或者塑料扎带，临时固定时不需要专门找配套吊具。在功能特性上，这款储罐的壁厚经过等效应力校核，在承受0.2MPa内部气压时，罐壁的最大形变不超过0.02mm，完全满足低压储运的使用要求，罐体内部所有转角都做了R3以上的圆角过渡，既避免残留清洁死角，也不会因为应力集中导致长期使用后出现开裂，端盖的密封槽深度和宽度按照标准O型圈的尺寸设计，更换密封件时直接采购标准件即可，不需要定制特殊规格的密封圈。

　　很多人做这类练习模型时只追求外形相似，忽略结构的工程合理性，比如把吊耳的厚度做的过薄，实际起吊时容易断裂，或者把密封槽的尺寸做的不规范，装配后出现泄漏，这款模型的每一处结构尺寸都对应实际加工的工艺要求，比如罐体的外圆面没有做多余的装饰性结构，采用普通车床就能完成加工，不需要上三轴加工中心，端盖的吊耳和端盖主体采用一体化结构，加工时直接用棒料铣削成型，不需要额外焊接，减少了焊接变形带来的密封失效风险。在实际应用场景里，这类小型储罐除了作为技能考核的练习件，还可以直接用于小型实验装置的储液单元、气动回路的辅助储气腔、户外作业时的小型样品密封存储，因为整体结构没有易损的复杂部件，只要密封件没有老化，长期使用也不需要频繁维护。建模时的思路是先从罐体的回转轮廓入手，先画出半剖面的草图，通过旋转特征生成罐体主体，再在顶部绘制止口的配合轮廓，切除出密封槽的位置，之后单独建模端盖结构，按照配合关系装配到罐体上，最后添加吊耳、锁紧件的细节，整个建模过程完全按照实际零件的加工顺序来，新手跟着建模流程走一遍，就能掌握回转类零件的建模技巧、配合间隙的设置方法、应力校核的基本思路，比单纯做无实际意义的几何练习件要更贴近工程实际。
