可自定义尺寸的简易圆柱螺旋压缩弹簧

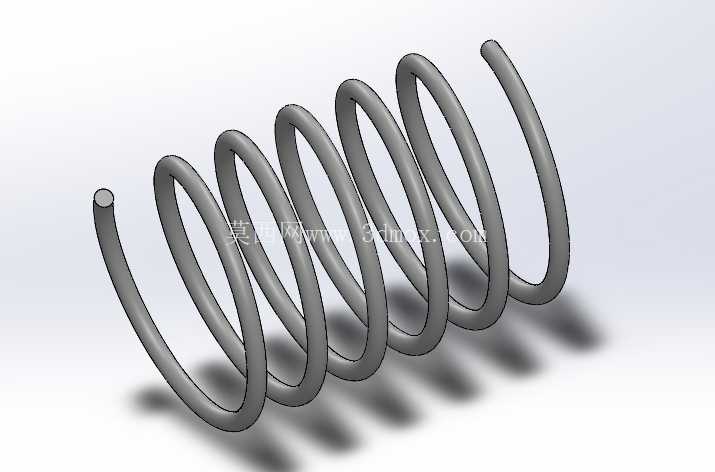

在日常的机械结构设计工作里，弹簧是出现频率极高的弹性储能零件，小到消费电子的按键回弹结构，大到工业设备的缓冲减震模组，都能看到这类零件的身影。这次完成的这个简易弹簧模型，没有做复杂的端部并紧、磨平的特殊结构，保留了螺旋弹簧最基础的形态特征，核心是给刚接触弹性元件设计的从业者提供一个可快速调整参数的基础模板，不用从零开始扫掠螺旋线搭建基础特征。

从实际应用场景来看，这类无特殊端部处理的简易弹簧，大多用在对安装精度要求不高、载荷量级偏小的场合，比如小型通讯设备的触点顶出结构、简易工装的快速复位组件、日常五金件的弹性抵接部位，不需要像重型机械的减震弹簧那样严格验算并紧圈的应力分布，也不需要做端部磨平来保证垂直安装的贴合度，只要能提供稳定的轴向回弹力就能满足使用需求。

做这个模型的时候，没有把参数锁死，所有驱动尺寸都做了可编辑的关联配置：螺旋线的螺距、中径、有效圈数，还有簧丝的直径，都可以根据实际安装空间直接修改，不用重新绘制草图路径。很多新手建模的时候容易犯的错误是直接用固定尺寸扫掠，改一个参数就要删掉一半特征重新做，这个模型在搭建的时候就把螺旋线的起始角度、圈数和端部的收尾段做了参数关联，调整中径的时候簧丝不会出现几何错位，调整螺距的时候有效圈数的总长度会自动更新，能省掉不少重复建模的时间。

从安装边界的角度来说，这类简易弹簧的安装空间只需要预留出比弹簧中径大1到2毫米的径向避让空间，轴向的安装尺寸要考虑弹簧的预压量和最大工作压缩量，不能把弹簧压到并紧状态长期使用，不然会出现塑性变形导致弹力失效。模型里的螺旋升角是按照常规圆柱螺旋压缩弹簧的常用取值设定的，调整簧丝直径的时候，要注意对应验算弹簧的刚度，线径越大、中径越小，弹簧的刚度就越高，相同压缩量下能提供的回弹力就越大，这个基础模型的特征结构完全支持这类参数的迭代调整，不需要重构几何特征。

很多时候做方案阶段的结构验证，不需要直接调用成熟的标准件库模型，因为标准件的参数是固定系列值，遇到非标准安装空间的时候，用这个可调整的基础弹簧模型快速改出适配尺寸，能更快完成方案的干涉检查，确认弹性元件的安装位置不会和周边的结构件产生运动干涉。比如做小型手持设备的电池仓顶出结构时，只需要根据电池仓的内径调整弹簧中径，根据需要的顶出行程调整弹簧的自由长度和有效圈数，几分钟就能得到适配的模型，不用从零开始绘制螺旋线、做扫掠特征，能大幅提升方案阶段的建模效率。

这个模型的形态没有做多余的工艺结构，就是最基础的等螺距圆柱螺旋形态，对应的实际加工工艺也很简单，就是常规的冷卷弹簧工艺，不需要额外的端部加工工序，适合小批量的非标设备使用场景，采购的时候只需要给弹簧供应商提供线径、中径、自由长度、有效圈数这几个核心参数就能加工，模型的几何特征和实际加工出来的零件形态完全一致，做装配验证的时候不会出现模型和实物形态不符的问题。

在做结构装配的时候，要注意这类没有端部并紧磨平的弹簧，两端的支撑面是螺旋线的切点，安装的时候最好搭配弹簧座或者导向轴，避免弹簧压缩的时候出现侧向弯曲，导致弹力方向偏移。模型本身的几何精度是按照机械设计的常规建模公差设定的，螺旋曲面的连续性足够，做运动仿真的时候可以直接添加弹簧约束，不会因为曲面几何缺陷导致仿真计算报错。对于刚接触三维建模的结构设计人员来说，这个模型也可以作为学习螺旋类零件建模的参考案例，理解螺旋线参数和扫掠特征之间的关联逻辑，掌握弹性元件建模的基本思路，后续再做带并紧圈、磨平端的复杂弹簧模型的时候，就能快速理清建模步骤，不用在基础特征上耗费过多时间。
