带编码旋钮显示屏的升降压电源模块外壳结构

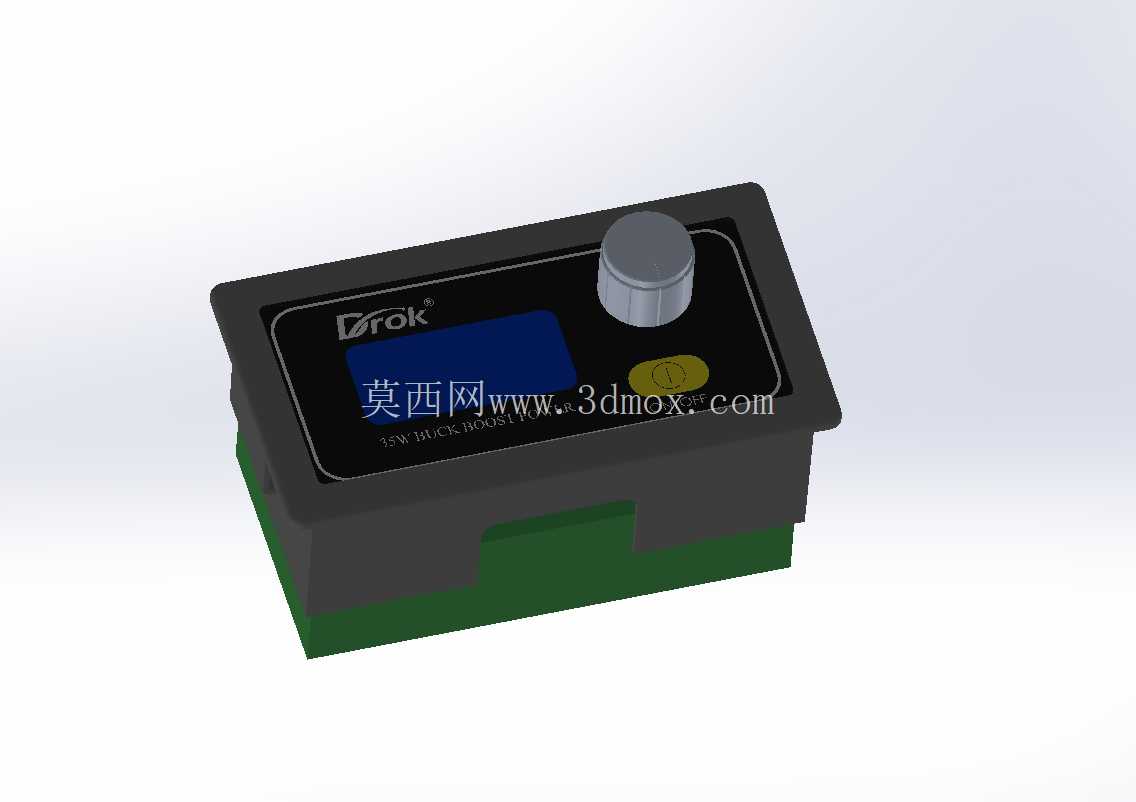

在嵌入式项目开发、小型电子设备改装、桌面实验平台搭建的场景里，经常会用到小功率升降压转换模块来适配不同供电需求的负载，这类模块多数是裸板状态，直接外露在设备内部或者实验台面上，不仅容易积灰造成引脚短路，调节参数时也没有合适的操作界面，误碰引脚还可能带来触电或者器件损坏的风险。这次建模的这款模块外壳，就是针对带旋转编码器、液晶显示屏的35W升降压转换模块做的适配结构，核心是解决裸板使用的防护与操作便利性问题。

从实际使用的需求出发，外壳的上盖部分预留了精准的显示屏开窗，位置刚好对齐模块上的液晶显示区域，装配后屏幕不会被遮挡，能清晰显示输入输出电压、电流、功率等实时参数，不需要额外外接显示装置。旋钮的开孔位置匹配模块上的旋转编码器轴径，装配后编码器旋钮完全露出，旋转操作时不会和外壳边缘产生干涉，阻尼手感和裸板状态一致，同时旋钮下方的功能按键也预留了对应的开孔，短按、长按切换参数的操作都能顺畅完成，不会出现按键卡滞的问题。

外壳的主体结构采用上下扣合的设计思路，下壳部分做了和模块PCB板匹配的定位卡槽，装配时不需要额外打胶或者用螺丝固定PCB，直接将模块卡入卡槽就能完成定位，上下壳之间通过侧边的卡扣结构锁紧，拆装都很方便，后期需要检修模块或者更换接线时，不需要破坏外壳结构就能快速拆开。外壳底部预留了接线的过孔，输入输出的导线可以从底部或者侧边引出，适配不同安装方向的接线需求，过孔边缘做了圆角处理，避免穿线时刮破导线绝缘层造成短路隐患。

考虑到实际安装的边界条件，这款外壳的整体外形做了紧凑化处理，不会额外占用过多安装空间，外壳的侧壁厚度控制在1.5mm，既保证了足够的结构强度，日常拿取、安装时不会轻易变形，也不会因为壁厚过大增加整体体积。外壳的安装面预留了两个沉头螺丝孔，可以直接固定在设备的内部安装板上，也可以用双面胶粘贴在平整的安装面上，适配不同的安装场景，不管是集成到小型自动化设备的控制箱里，还是放在桌面实验台上作为可调电源使用，都能稳定固定。

从结构设计的细节来看，上盖的显示屏开窗边缘做了0.2mm的凸台，装配时可以贴一层透明的亚克力片作为防护窗，阻挡灰尘、飞溅的焊锡渣或者液体溅到屏幕和模块电路板上，提升模块在复杂工况下的使用寿命。旋钮开孔的位置做了下沉的台阶，旋钮装配后和上盖表面基本齐平，不会因为旋钮突出过多造成误碰，改变已经设置好的输出参数。外壳内部的卡槽位置做了避让设计，不会碰到模块板上的电解电容、功率电感等较高的元器件，避免装配时压坏元器件。

在实际的工程应用中，这类带外壳的升降压模块可以直接集成到小型通讯设备的供电回路里，为不同工作电压的通讯模块提供稳定的供电，也可以用在小型电子产品的改装项目中，替代原来不稳定的供电电路，还可以作为桌面实验的可调电源，给 breadboard 上的测试电路提供可调的电压输出。相比裸板模块，带外壳的结构在电气安全性、操作便利性、环境适应性上都有明显提升，建模过程中所有的开孔、卡槽位置都完全匹配实际模块的元器件布局，装配公差控制在0.1mm以内，3D打印后可以直接装配使用，不需要二次打磨修配。

另外，外壳的外表面做了哑光的平面处理，没有多余的装饰结构，打印后不需要额外做表面处理就能直接使用，边角位置都做了R1的圆角处理，拿取时不会划伤手，也不会因为尖锐边角刮伤设备内部的其他导线。外壳的内部空间预留了一定的余量，如果后续模块更换同尺寸不同参数的版本，只要PCB尺寸和元器件布局一致，都可以适配这款外壳，不需要重新建模设计，提升了结构的通用性。
