PCB用WA-SMSI SMT内螺纹M2.5钢制垫片

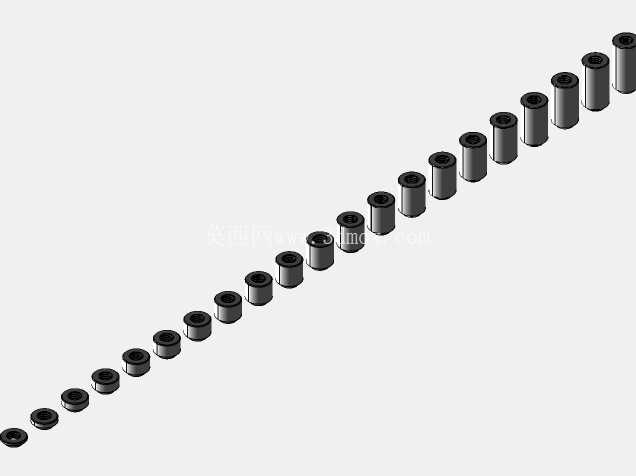

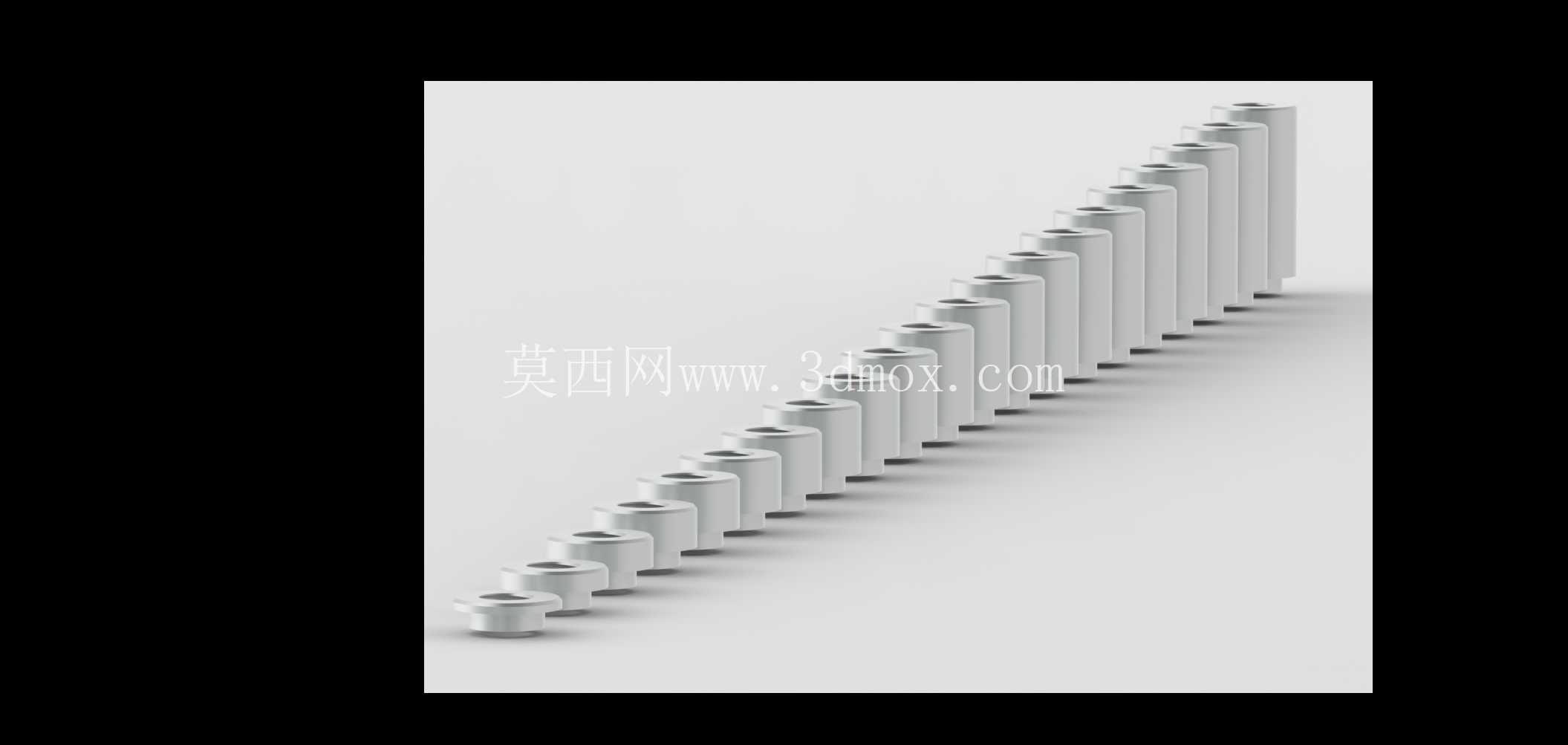

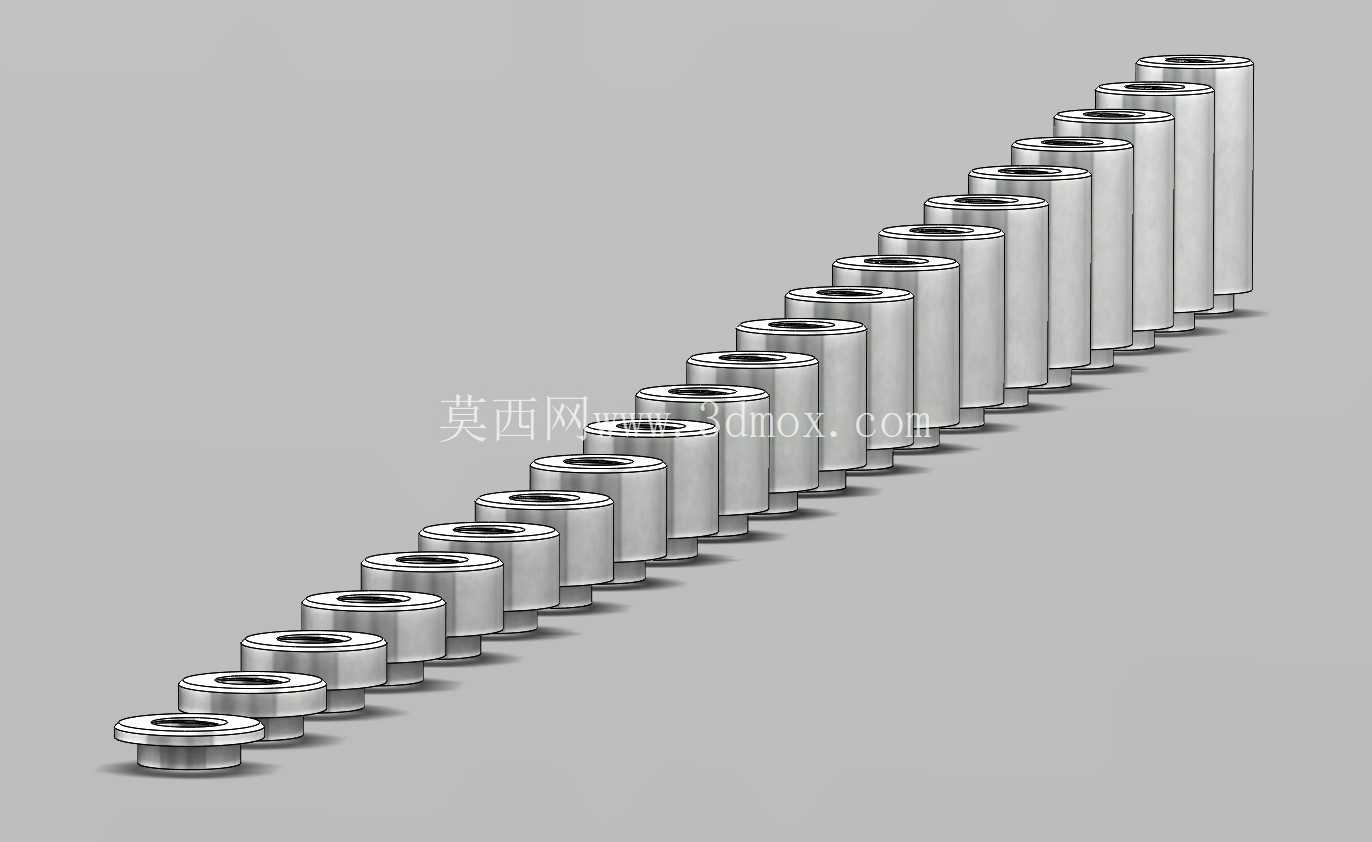

　　在PCB板级组装的SMT制程中，板间支撑与螺纹连接的可靠性一直是结构设计人员需要重点考量的环节，尤其是高密度贴装场景下，传统压铆或手工安装的支撑件不仅效率低下，还容易对PCB基材造成应力损伤，WA-SMSI系列SMT钢制垫片正是针对这一工程痛点开发的板载连接元件。这款内螺纹M2.5规格的垫片采用可参数化配置的设计逻辑，厚度覆盖0.5毫米到10毫米区间，以0.5毫米为标准增量步长，同时额外补充了2.7毫米这一特殊厚度规格，能够适配不同板间距、不同安装高度的PCB组装需求，后续还可拓展M3、M4等其他螺纹规格，覆盖更多板载连接场景。

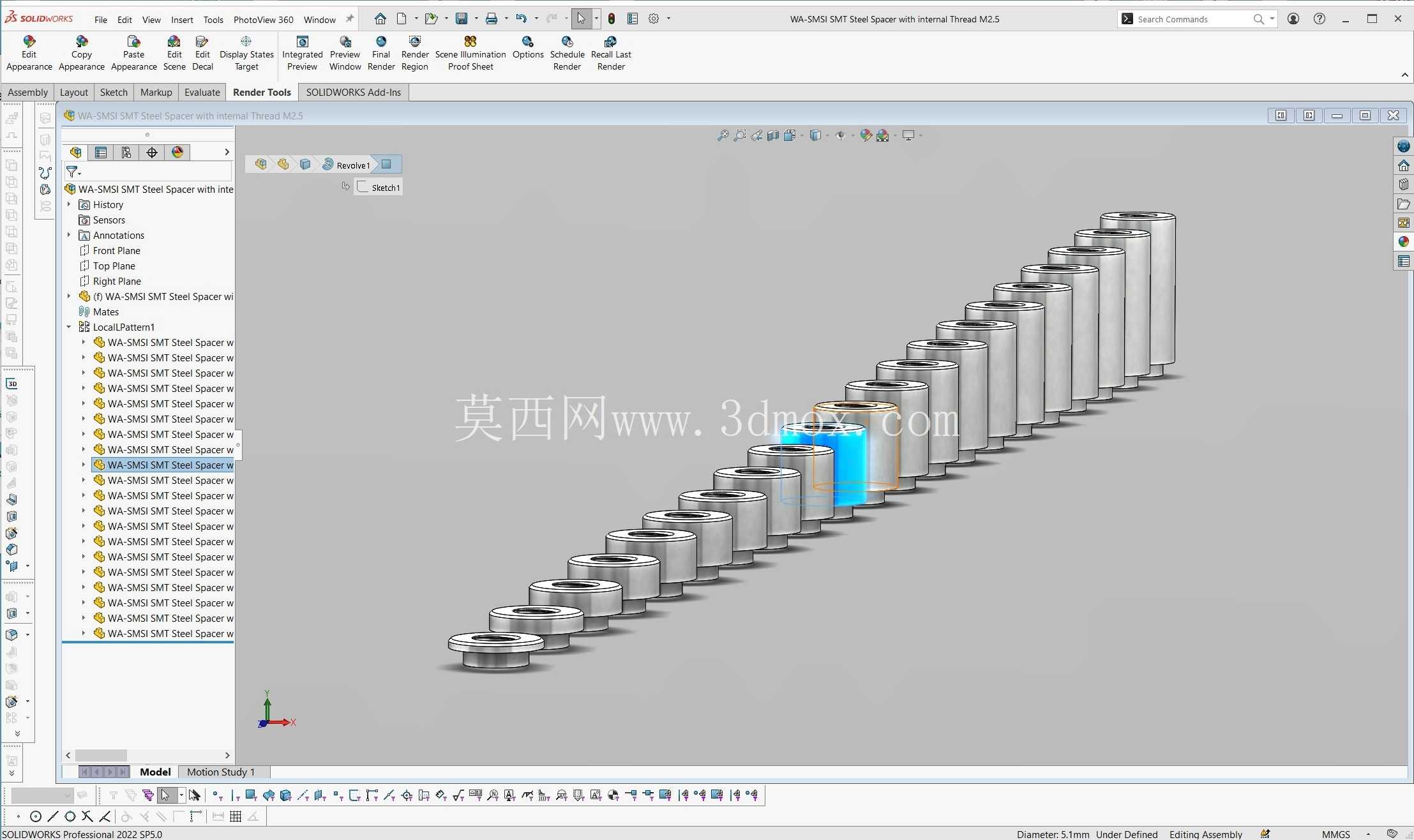

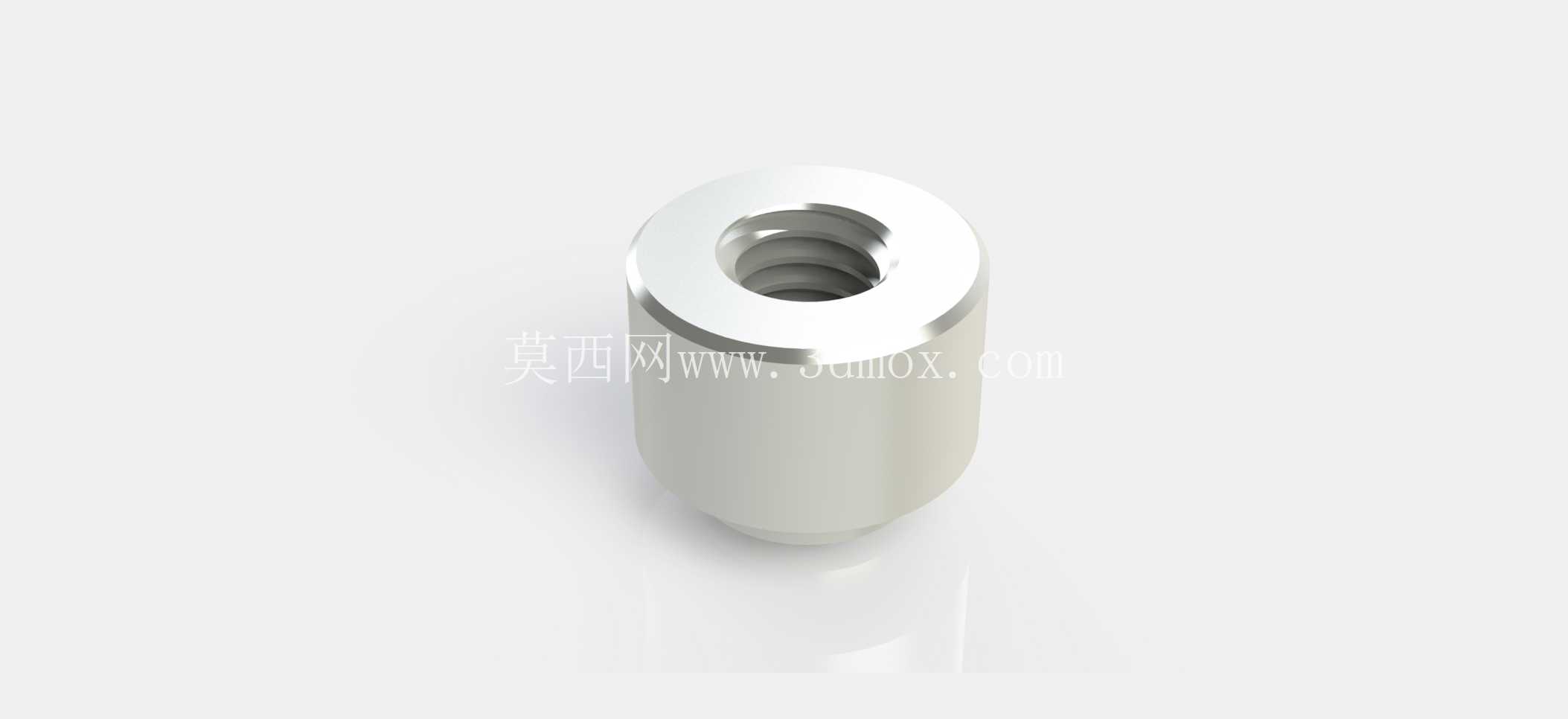

　　从实际应用场景来看，这类SMT垫片主要用于PCB板上需要后续螺纹锁附的工位，比如板间堆叠支撑、外接元器件固定、屏蔽罩安装、结构件与PCB的连接等场景，相比传统的通孔压铆螺母柱，SMT钢制垫片可以直接通过回流焊工艺与PCB焊盘完成焊接，不需要额外的压装工序，能够完全适配SMT全自动化产线的贴装流程，大幅提升组装效率，同时避免压装过程中对PCB玻纤板造成的分层、开裂等应力损伤，尤其适合薄型PCB、高密度互连板的组装需求。在产品功能特性上，这款钢制垫片采用适配SMT工艺的材质与表面处理，底部设计有平整的焊盘贴合面，能够保证焊锡浸润的均匀性，焊接后与PCB结合强度高，抗剪切、抗拉力性能满足常规电子设备的振动、冲击测试要求；内螺纹采用标准M2.5公制螺纹规格，螺纹精度符合通用紧固件标准，能够适配标准M2.5螺丝的锁附，锁附扭矩范围覆盖常规电子组装的扭矩要求，不会出现滑牙、螺纹变形等问题。从设计思路层面，这款模型采用SolidWorks参数化建模方式，所有尺寸参数均关联配置，设计人员在选型时可以直接根据实际需要的支撑厚度调用对应配置，不需要重新建模，大幅缩短结构设计阶段的元件选型与建模周期；建模过程中严格遵循伍尔特Elektronik对应型号的产品尺寸规范，垫片的外径、焊盘尺寸、内螺纹深度、底部倒角等细节均符合实际量产元件的尺寸要求，导入PCB组装图后不会出现干涉、安装不匹配等问题。

　　在外形尺寸与安装边界方面，这款M2.5规格的SMT垫片外径适配标准SMT贴装的吸嘴拾取尺寸，能够被常规SMT贴片机的吸嘴稳定拾取，不会出现吸料偏位、掉料等问题；底部焊盘的尺寸设计符合回流焊的工艺要求，焊盘边缘预留了足够的阻焊间隙，避免焊接时出现连锡、锡珠等不良；垫片的整体高度公差控制在SMT组装允许的范围内，焊接后顶面的平面度满足螺丝锁附的平面要求，不会出现锁附歪斜、应力集中等问题；安装时只需要在PCB对应位置设计匹配的焊盘，不需要开设通孔，能够保留PCB布线的完整性，尤其适合布线密度高、正反面都有线路的高密度PCB板，不会因为开孔打断走线路径，提升PCB的空间利用率。

　　在实际项目应用中，这类SMT垫片已经在多类工业通讯类电子产品中得到验证，比如工业网关、通讯模块、嵌入式控制板等产品的板间连接场景，焊接后经过高低温循环、振动测试、跌落测试等可靠性验证，连接稳定性完全满足工业级产品的使用要求；相比传统的铜柱支撑、塑料支撑柱，钢制垫片的螺纹连接强度更高，能够反复拆卸锁附而不损坏，适合需要经常拆装维护的设备结构。建模过程中还充分考虑了3D装配的干涉检查需求，模型的细节特征完整，包括底部的焊接倒角、内螺纹的收尾、顶面的倒角等细节都做了还原，导入整机装配体后能够真实模拟实际安装状态，帮助设计人员在设计阶段提前发现安装干涉、空间不足等问题，减少后续打样修改的次数，缩短产品开发周期。对于结构设计人员来说，这类参数化的标准件模型能够直接调用，不需要重复绘制标准件，把更多精力放在核心结构的设计上，同时标准件的尺寸准确性也能保证后续BOM输出、SMT钢网开制的准确性，避免因为标准件建模尺寸错误导致的生产问题。
