重载型可拆卸式工业合页结构设计

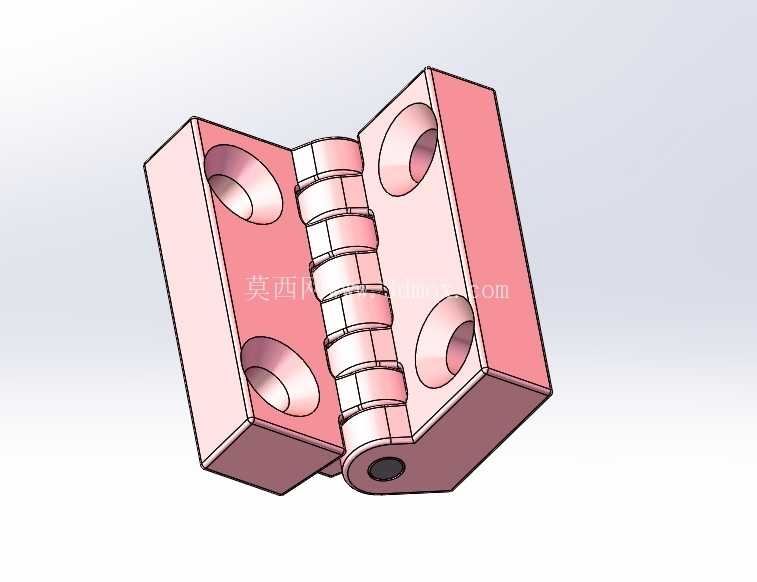

　　这款合页结构在工业场景中主要用于需要频繁开合、且对承重有一定要求的钣金箱体、设备防护门、小型机柜门板的铰接连接，区别于民用家装合页，其结构强度更高，安装容错空间更适配工业钣金加工的公差范围。从结构设计来看，两个页片分别采用对称式沉头安装孔设计，单侧布置两个沉孔，可适配M6或者M8规格的内六角圆柱头螺钉，沉孔深度刚好可以将螺钉头完全埋入页片平面，避免螺钉头突出干涉门板开合轨迹，同时保证安装后页片与安装面完全贴合，不会出现局部翘曲导致的受力不均问题。中间的铰接轴部分采用多段式轴套堆叠结构，而非传统的整段通轴套设计，这种设计的优势在于可以降低长轴套加工时的同轴度公差要求，同时在开合过程中，多段接触面的润滑脂留存空间更充足，长期使用时的磨损量更小，开合阻尼更均匀，不会出现整段轴套抱死的问题。页片与轴套的连接部分做了加厚处理，在合页承受门板垂向载荷时，这个加厚区域可以分散轴孔处的应力集中，避免长期承重后页片从轴套根部断裂。

　　从安装边界来看，两个页片的安装面均为平整平面，没有额外的凸起结构，安装时只需要在对应的门板和门框上加工对应孔位即可，不需要额外做沉台或者避让槽，适配1.5mm到5mm厚度的钣金门板安装，当门板厚度超过3mm时，可以在页片与门板之间增加调整垫片来调整合页的开合间隙，避免门板与门框之间出现摩擦。在实际设备维护场景中，这种合页的铰接轴端部采用可拆式堵头设计，当需要拆卸门板时，不需要完全拧下所有安装螺钉，只需要将轴端堵头取出，抽出铰接轴就可以将门板整体拆下，大幅降低设备后期维护、内部元器件检修时的门板拆装效率，尤其适合需要频繁打开内部检修的电气柜、液压站防护门这类场景。

　　设计过程中，页片的边角全部做了R2的圆角处理，避免安装和使用过程中锐边划伤操作人员，同时圆角过渡也可以降低页片边角处的应力集中，在合页承受冲击载荷时不会出现边角崩裂的问题。铰接部分的配合间隙控制在0.1mm到0.15mm之间，这个间隙范围既可以保证合页开合时无卡滞，也不会因为间隙过大导致门板下垂量超标，当门板重量在20kg以内时，单组合页的下垂量可以控制在0.2mm以内，完全满足工业设备门板的装配精度要求。

　　页片表面的结构设计没有多余的装饰性特征，所有的结构特征都服务于功能需求，沉孔的位置距离页片边缘的距离大于螺钉直径的2倍，保证安装时螺钉的锁紧力不会导致页片边缘出现变形，轴套的外径比页片厚度大2mm，保证开合过程中两个页片之间不会出现直接摩擦，所有的转动摩擦都集中在轴与轴套的接触面上，后期维护时只需要在轴套间隙处添加少量润滑脂就可以恢复顺畅的开合手感。在不同的应用场景下，这款合页可以根据门板的重量选择单扇门安装2个或者3个，当门板宽度超过800mm或者重量超过30kg时，在门板中部增加一个合页就可以有效分散载荷，避免两端合页受力过大出现变形。相较于焊接式合页，这种螺钉安装的合页在装配时不需要焊接作业，不会对钣金表面的喷塑、喷漆层造成热损伤，装配后也不需要额外做表面修补，更适合表面处理完成后的钣金件装配作业，同时后期更换合页时也不需要动火作业，在有防爆要求的车间场景中也可以安全操作。
