吊带腰带通用金属快挂扣结构设计

这款金属扣件的结构设计，最初是针对户外工装吊带、作业人员腰带的快拆快挂需求做的优化，日常也可适配箱包挂带、战术装具的挂载点位使用。从实际使用场景来看，这类扣件需要同时满足承重可靠性与单手操作的便捷性，毕竟在高空作业、户外行进过程中，使用者往往腾不出双手完成扣合解锁动作，所以整个开合结构的受力路径做了专门的冗余设计。

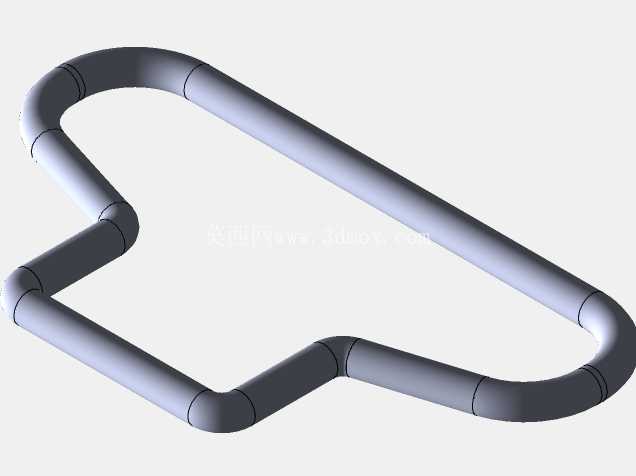

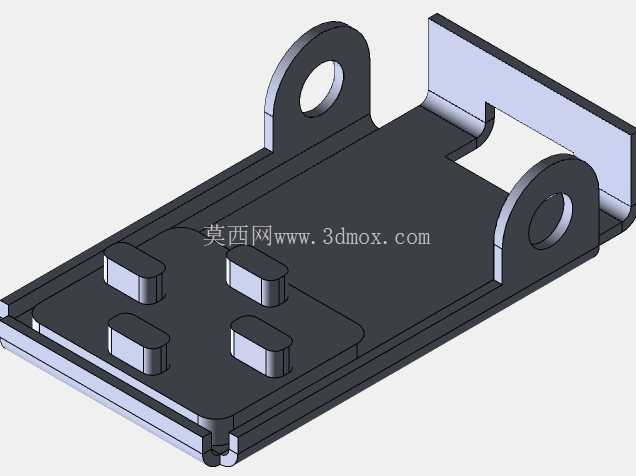

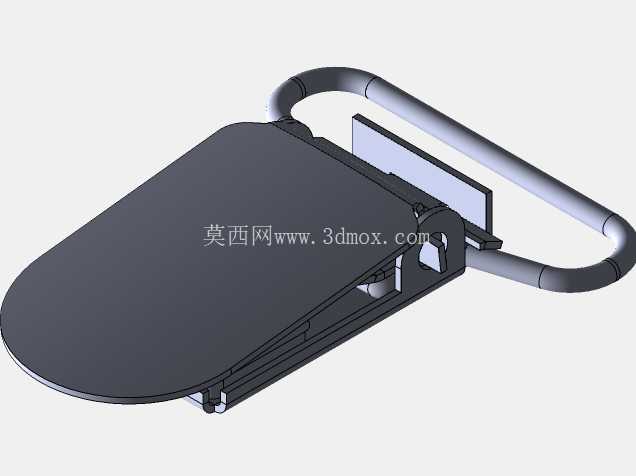

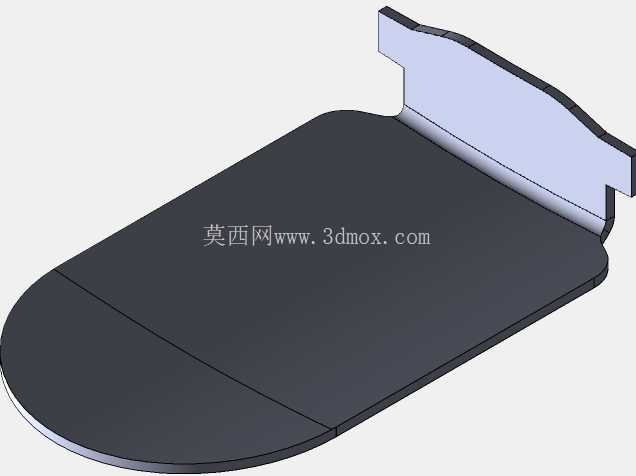

从结构逻辑上看，扣件主体采用了弧形承托底板与U型挂臂的组合形式，底板的弧面完全贴合织带穿过之后的弯折形态，避免织带长期使用过程中出现应力集中的折痕断裂问题，底板边缘做了0.3mm的圆角倒边处理，不会切割磨损织带表层的纤维。U型挂臂的转轴位置设置在底板后侧的凸起座内，转轴采用过盈配合的铆接结构，没有额外的销轴外露，避免日常使用过程中剐蹭衣物或者被异物勾挂导致意外解锁。挂臂的闭合端做了楔形锁止结构，和底板前端的锁槽配合之后，纵向受力越大锁止契合度越高，不会因为晃动、震动出现松脱的情况，按照常规工装织带25mm宽度的承重标准，这个锁止结构的静载承重冗余做到了3倍以上，完全满足作业场景的安全要求。

设计过程中特意调整了挂臂的开合角度，最大开启角度控制在75度，既能够保证织带、挂载环可以顺利套入挂臂，又不会因为开角过大导致挂臂在解锁状态下和主体底板形成过大夹角，收纳的时候不会突出硌腰。整个扣件的外形轮廓没有尖锐的外凸棱角，所有外露边都做了R角处理，贴身佩戴的时候不会有异物感。安装边界上，底板的织带穿槽宽度适配20mm到25mm宽度的常规织带，穿槽的高度留了1.2mm的间隙，既能够穿过双层加厚的工装织带，又不会因为间隙过大导致织带在槽内出现窜动偏移。

从实际装配的角度考虑，整个扣件只需要三个冲压件加一个转轴铆接即可完成组装，没有多余的弹簧、弹片等易损小零件，长期使用过程中不会因为弹簧疲劳失效导致扣合故障，金属材质的表面处理可以根据使用场景做氧化、喷塑或者电镀，适配不同的使用环境防腐蚀要求。在挂载点的适配性上，U型挂臂的内径尺寸做了通用化设计，能够适配绝大多数常规规格的D型挂环、织带 loop 点位，不需要额外的转接件就可以直接使用。

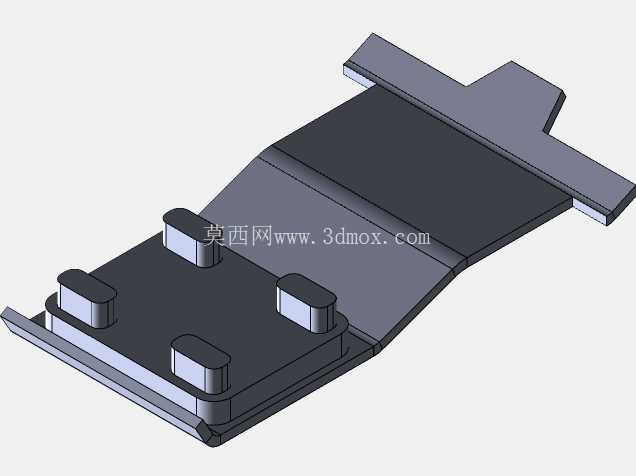

很多同类型扣件在设计的时候容易忽略织带固定端的防滑问题，这款扣件的底板内侧做了细微的横向滚花纹理，织带穿过之后通过尾端的缝线固定，滚花可以增加织带和金属面之间的摩擦力，避免织带长期受力之后出现滑移错位，导致扣件的挂载位置偏移影响使用体验。转轴位置的阻尼做了反复调试，既不会因为阻尼过小导致挂臂随意晃动发出异响，也不会因为阻尼过大导致单手解锁的时候需要施加过大的按压力，实际测试的时候，佩戴手套也可以顺利完成单指按压解锁、挂入的操作，完全符合户外作业、工装使用的实际操作需求。

考虑到不同使用场景的适配性，整个扣件的壁厚做了梯度设计，受力集中的转轴座、锁止位置壁厚做到2.5mm，非主要受力的底板中部壁厚控制在1.5mm，在保证结构强度的前提下尽可能控制整体重量，不会因为扣件本身过重增加佩戴的负担。整体外形没有多余的装饰性结构，所有的曲面、折线都是服务于受力传导和使用便捷性的需求，没有为了外观牺牲结构可靠性的设计。
