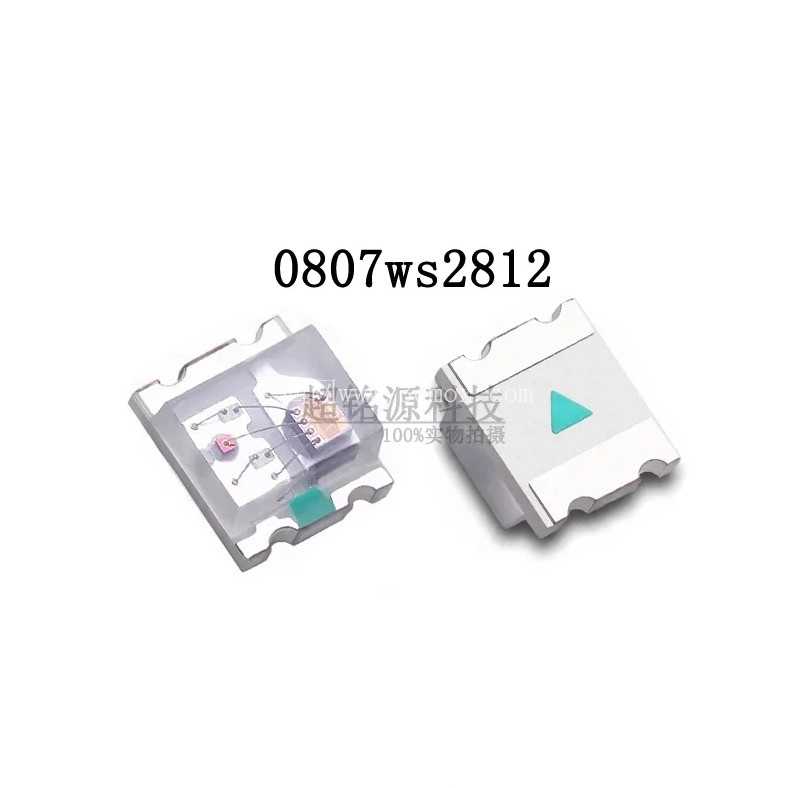

WS2812贴片式RGB全彩发光元件结构

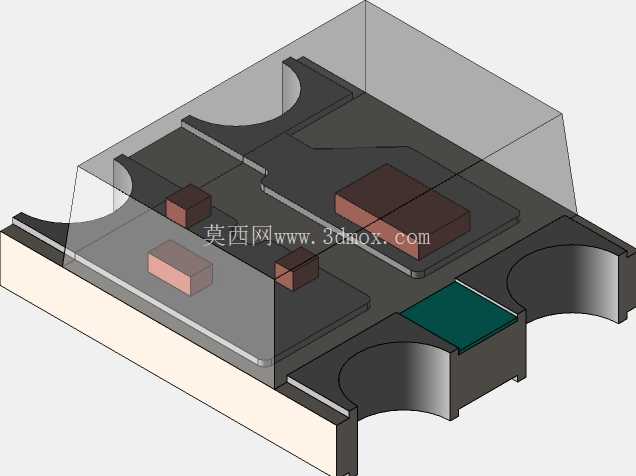

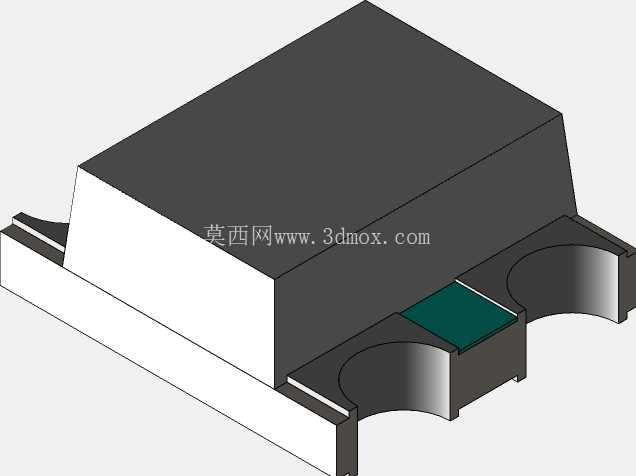

　　做消费电子、亮化工程的结构设计时，这类内置控制电路的贴片RGB发光元件是绕不开的选型对象，很多刚入行的工程师容易只关注光电参数，忽略封装结构带来的安装、配光、散热问题，这个三维结构刚好把封装内部的层级关系做了完整还原，能帮设计人员避开不少落地阶段的坑。从实际应用场景来看，这类元件的覆盖范围极广，小到机械键盘的单键背光、电竞外设的氛围灯条，大到户外广告的像素屏、舞台灯光的点阵模组，甚至工业设备的状态指示阵列、智能穿戴的提示光源，都会用到同规格的封装器件，它最大的优势是单总线级联的控制逻辑，只需要一根信号线就能串联数百个发光点，大幅简化了布线难度，这也是它能在各类小型化电子设备里普及的核心原因。从结构设计的角度拆解，这个模型还原了贴片封装的完整层级：最外层是半透明的环氧树脂封装壳，这部分除了固定内部元件、隔绝外界水汽粉尘之外，还承担了初级配光的作用，封装表面的弧度是经过光学设计的，能把内部芯片发出的光线打散到合适的出光角度，避免出现中心亮斑、边缘暗区的问题，做导光结构设计的时候，必须要匹配这个出光角度来计算导光件的距离和纹理，不然很容易出现发光不均、漏光的问题。

　　封装内部的结构排布很有讲究，三个不同波段的发光芯片分别对应红、绿、蓝三原色，位置并不是随意摆放的，而是要平衡混光效果，避免不同角度看出现偏色；旁边的控制IC是整个元件的核心，负责接收总线信号、解析地址、输出PWM调光信号给三个发光芯片，建模的时候还原了IC和芯片之间的打线连接，这部分金线虽然直径只有几十微米，但在做抗振动设计的时候必须考虑，高振动场景下如果封装填充的环氧树脂应力匹配不好，很容易出现金线断裂导致的死灯问题。底部的金属支架既是结构支撑件，也是散热和导电的通路，四个引脚分别对应电源、信号输入、信号输出、接地，做PCB封装设计的时候，焊盘的尺寸必须和支架引脚完全匹配，不能只参考 datasheet 上的平面尺寸，要结合实际的支架厚度做钢网开口设计，不然回流焊的时候很容易出现虚焊、连锡、立碑的问题，尤其是这类小尺寸贴片元件，焊盘的公差哪怕差0.1mm，量产的时候良率都会掉一大截。

　　安装边界方面，这类贴片元件的封装高度很低，适合用在超薄结构的设备里，但要注意顶部的透明封装不能被结构件压到，不然环氧树脂受力变形会直接影响出光效果，甚至压伤内部的芯片和金线；如果是做户外使用的产品，在元件贴装完成后还要做整体的灌封或者点胶处理，这时候要注意胶水和环氧树脂封装的折射率匹配，不然会出现光线在界面全反射，导致出光效率下降的问题。另外在做密集阵列排布的时候，元件之间的间距要结合观看距离来定，间距太小会增加布线和散热的难度，间距太大又会出现像素颗粒感，这个三维模型能直观看到元件本身的外形尺寸，方便在布局的时候快速评估排布密度，不用反复对着二维图纸换算空间占位。

　　很多工程师在做这类发光元件的结构适配时，容易忽略散热的问题，虽然单个元件的功率不高，但密集排布的时候，数百个元件同时满功率工作的发热量不容小觑，底部的金属支架要和PCB上的散热焊盘充分焊接，必要的时候还要在PCB背面打过孔连接散热铜皮，这个模型里还原的支架和内部芯片的连接关系，能帮设计人员理解热传导的路径，更合理地设计散热结构。还有信号传输的部分，级联的时候信号输出引脚到下一个元件的信号输入引脚的走线要尽量短，避免信号干扰，尤其是在靠近电机、开关电源这类强干扰源的位置，还要做包地处理，这些结构设计上的细节，都可以通过观察这个完整的三维模型来梳理空间关系，避免Layout的时候出现走线跨分割、绕路过长的问题。
