ESP32-S2-SOLO-2无线通信模组结构建模

　　在嵌入式智能硬件、物联网终端设备的结构开发流程中，核心通信模组的三维建模精度，直接决定了整板布局合理性、壳体适配性以及量产阶段的装配良率，ESP32-S2-SOLO-2作为乐鑫推出的高集成度Wi-Fi MCU模组，其三维模型的还原度是结构工程师开展相关项目的基础参考。从实际应用场景来看，这类模组广泛部署在智能家居传感节点、工业数据采集终端、消费级智能穿戴设备、小型物联网网关当中，承担设备端的无线数据传输、边缘侧轻量计算功能，不同于直插式分立元器件，表贴型通信模组的尺寸公差、引脚共面度、天线净空区要求，都会直接影响PCB贴片良率与最终射频性能，因此建模过程不能仅做外观示意，需要完全匹配器件实际物理边界。

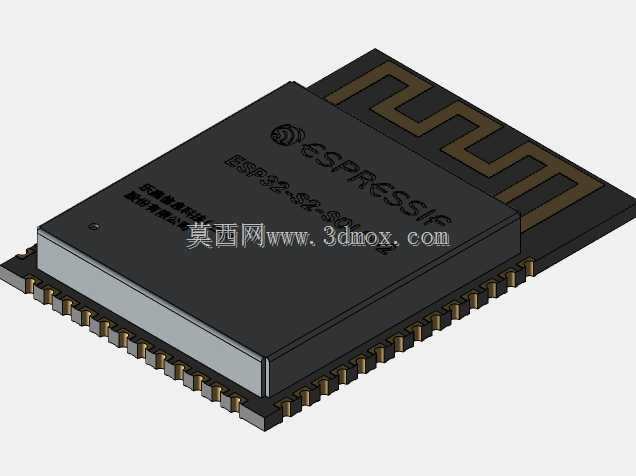

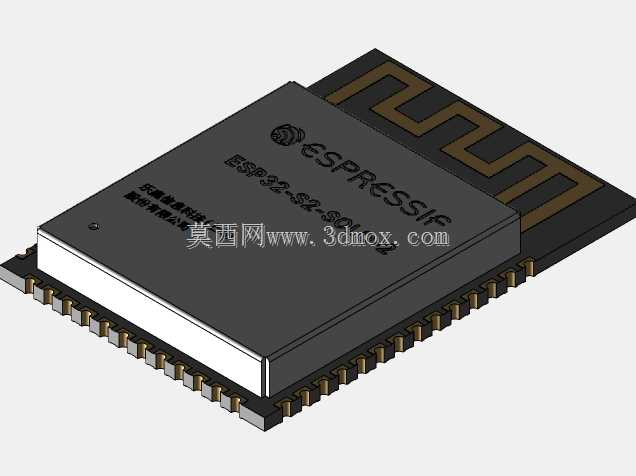

　　建模时首先要还原模组的分层结构：最上层是带有板载天线的PCB基材区域，天线部分的金属走线轮廓、边缘避让距离完全参照器件手册的机械尺寸标注，确保后续整机结构设计时，天线区域不会被金属壳体、电池、大尺寸金属元器件遮挡，避免出现射频信号衰减超标的问题；中间层是核心芯片与外围阻容件的塑封区域，这部分的外形轮廓做了圆角过渡处理，还原实际器件的塑封壳体边缘特征，同时严格控制塑封体的高度尺寸，避免整机组装时与上方屏蔽罩、壳体加强筋产生干涉；底部是LGA封装的焊盘区域，所有焊盘的位置、尺寸、间距完全对应实际封装规格，焊盘的高度差也做了还原，能够直接导入PCB设计软件做封装匹配校验，也可以用于SMT贴片工序的钢网开孔参考、吸嘴取料高度仿真。从安装边界来看，这类表贴模组不需要额外的固定孔位，完全依靠焊盘与PCB焊接固定，建模时特意预留了模组周边的工艺避让空间：模组本体外侧1mm范围内不设置任何结构干涉特征，底部焊盘下方0.3mm区域不布置其他顶层元器件，匹配SMT贴片时的钢网、吸嘴作业空间，同时天线区域按照手册要求预留了完整的净空区，在模型中以半透明示意区域标注，方便结构工程师在做整机堆叠时快速识别禁布范围。

　　不同于通用接插件类模型，这类射频模组的建模还要考虑实际生产中的公差累积问题：塑封体的长宽尺寸按照手册标注的最大值做边界校核，焊盘的共面度公差在模型中做了0.1mm的浮动参考，能够帮助工程师在设计PCB焊盘、壳体限位结构时预留合理公差，避免出现贴片偏移、壳体顶件等量产问题。在实际项目选型阶段，通过精准的三维模型可以提前完成整板堆叠验证：比如在设计便携式传感终端时，可以直接将模组模型导入装配体，匹配主控芯片、电池、USB接口的位置，确认模组天线区域与电池金属外壳的距离是否满足射频要求，同时核对模组高度是否超出壳体内部空间上限，不需要等待实物样品回来就可以完成大部分结构验证工作，大幅缩短项目前期的开发周期。

　　建模过程中还还原了模组表面的丝印标识位置，虽然丝印不影响结构装配，但在做整机BOM可视化校验、生产装配指导文件输出时，准确的丝印位置能够帮助产线操作人员快速识别器件方向，避免出现反向贴片的低级错误。对于需要做整机热仿真的项目，这个模型也可以直接赋予对应的材料属性：塑封部分设置为环氧树脂材料属性，焊盘与天线部分设置为铜材属性，PCB基材设置为FR-4属性，能够快速开展模组工作状态下的热分布仿真，确认长时间工作时的温升是否在器件允许范围内，是否需要在壳体对应位置增设散热孔或者导热垫。很多初级工程师在做这类模组建模时容易忽略天线区域的结构要求，只做一个方块示意，往往导致结构设计完成后才发现天线被遮挡，需要重新开模调整，这个模型特意将板载天线的轮廓做了区分建模，能够直观展示天线的物理位置，从设计源头规避这类结构缺陷。
