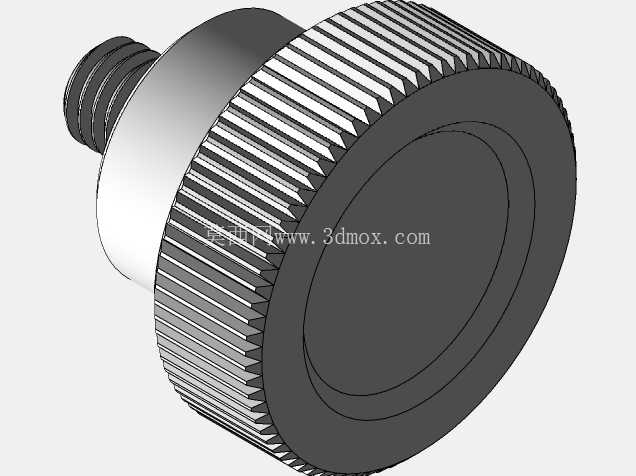

滚花外螺纹M5规格手动调节旋钮

　　从结构设计来看，这款手柄采用一体式结构，一端是标准M5外螺纹段，用来和设备上的内螺纹孔配合实现锁紧或进给，另一端是大直径的滚花操作头，操作头的直径远大于M5螺纹的公称直径，根据螺纹规格匹配的操作力臂设计，能让操作人员用很小的手部握力就获得足够的螺纹锁紧力矩，避免出现普通小螺钉拧不紧、或者需要很大力才能拧动的问题。操作头的外圆周面加工了直纹滚花结构，滚花的齿距和齿深都经过适配，手指接触的时候能提供足够的静摩擦力，即使手上沾有少量润滑油、或者佩戴薄的无尘手套操作，也不会出现打滑的情况，保证调节操作的可靠性。这款M5规格的滚花手柄，是手动调节、锁紧工位场景下极为常用的操作类五金零件，在各类工装夹具、检测治具、小型通讯设备、实验仪器的手动调节结构中都有广泛应用。日常设备调试过程中，很多需要频繁手动松紧、微调行程的部位，不需要借助扳手等额外工具，直接用手指拧动这个手柄就能完成锁紧或位置调整，比普通的开槽螺钉、内六角螺钉操作效率高很多，尤其适合设备调试阶段需要反复微调的工位，能大幅减少操作人员找工具、换批头的辅助时间。操作头和螺纹段之间设计了过渡轴肩，轴肩的端面是平整的承压面，当手柄拧到位的时候，这个轴肩端面会和被固定件的表面贴合，一方面能起到限位作用，控制螺纹的拧入深度，避免螺纹拧入过深顶坏内部零件，另一方面平整的承压面能让锁紧力均匀分布，不会因为局部应力过大刮花被固定件的表面，对于外观面有要求的通讯设备、仪器外壳类零件，这个结构细节能很好的保护工件外观。从安装边界来看，这款手柄的螺纹段长度适配常见的薄板类、支架类零件的连接厚度，安装时只需要在被固定件上加工出标准M5的内螺纹孔，不需要额外预留沉孔来容纳操作头，操作头完全外露在设备外侧，方便人员随时操作。

　　滚花操作头的厚度经过优化，既不会因为太薄导致手指捏持的时候受力硌手，也不会因为太厚占用过多的设备外部空间，在紧凑的设备布局里也能顺利安装，不会和周边的其他零件产生干涉。设计这类手动操作手柄的时候，首先要匹配对应的螺纹规格，M5作为机械结构里最常用的中等规格连接螺纹，能覆盖大部分小型调节结构的锁紧力需求，既不会因为螺纹太小导致锁紧力不足容易松脱，也不会因为螺纹规格过大导致操作头尺寸过大占用空间。其次滚花的参数选择很关键，滚花纹路太密太浅的话摩擦力不够容易打滑，纹路太粗太深的话，捏持的时候会有明显的硌手感，长时间操作容易造成手指不适，这款手柄的滚花参数刚好平衡了摩擦力和操作手感，适合频繁手动操作的场景。

　　另外操作头端面做了内凹的环形槽设计，这个细节一方面是减少零件的材料用量，降低加工成本，另一方面也能减少操作头端面的平面加工面积，降低端面的平面度加工要求，同时还能避免端面大面积和外物接触产生划痕，保持零件外观的整洁度。在实际设备选型的时候，需要根据需要的锁紧行程确认螺纹段的长度，保证拧入螺纹孔后有足够的啮合扣数，一般来说螺纹啮合长度不小于螺纹公称直径的1.5倍，就能保证足够的连接强度，不会因为反复拧动出现螺纹滑牙的问题。同时还要确认操作头的直径和周边零件的间隙，保证手指有足够的操作空间，一般操作头周边预留至少5mm的间隙，就能方便两指捏持操作。这类滚花手柄和普通的螺钉相比，核心优势就是免工具操作，在不需要很大锁紧力矩的手动调节场景下，能大幅提升操作便捷性，比如通讯设备的面板调节、工装夹具的快速锁紧、检测设备的档位调整、小型实验装置的位置固定等场景，都能看到这类零件的应用。零件的材质一般选用钢材做表面发黑或者镀镍处理，兼顾强度和防锈能力，也有部分场景会选用不锈钢材质，用在有防锈防腐要求的户外设备或者食品相关设备上，不过从结构尺寸和安装方式来说，不同材质的同规格手柄安装边界是完全一致的，可以直接互换使用。

　　在三维建模过程中，这类零件需要重点注意滚花结构的简化表达，因为实际加工的滚花是圆周方向的细密齿形，如果完全按照实际齿形建模的话会占用很大的模型数据量，拖慢装配体的运行速度，一般在装配模型里可以用纹理贴图或者简化的示意线条来表达滚花结构，只需要准确还原螺纹规格、操作头直径、总长度、轴肩尺寸这些关键安装尺寸，就能满足装配选型、干涉检查的设计需求，不需要把滚花的每一个齿都建模出来。另外螺纹段的建模也要注意，一般在装配模型里用装饰螺纹线来表达即可，不需要做真实的螺旋扫描切除，同样是为了降低模型的数据量，提升大装配体的操作流畅度，只有在做零件本身的加工工艺模型的时候，才需要把螺纹和滚花的细节完整还原。
