外六角螺栓配六角螺母紧固组件

　　这套螺纹紧固组件是机械结构连接场景中最基础也最核心的通用连接件，日常设备装配、工装夹具搭建、非标自动化机架拼接、小型通讯设备壳体锁附、五金制品组装等场景都能见到这类组件的身影，只要是需要实现两个及以上零部件可拆卸刚性连接的位置，这类螺栓螺母组合都是选型优先级极高的方案。从结构设计逻辑来看，螺栓采用外六角头部造型，这个设计完全匹配常规装配工具的受力特性，不管是使用活动扳手、套筒还是开口扳手，都能和六角头部的六个平面形成足够的咬合接触面积，装配施加扭矩时不会轻易打滑，能有效把拧紧力矩转化为轴向预紧力，保证连接的可靠性。螺栓的杆部分为光杆段和螺纹段，光杆段的直径和螺纹公称尺寸保持一致，装配时光杆段可以穿过被连接件的预制通孔，和孔壁形成小间隙配合，既能起到安装导向的作用，也能在连接承受横向剪切力的时候，分担一部分螺纹副的受力，避免螺纹直接受剪发生滑牙失效。配套的六角螺母采用标准内螺纹结构，和螺栓的外螺纹精度匹配，拧紧过程中螺纹牙型可以均匀啮合，每一圈螺纹都能分担轴向的拉紧载荷，不会出现局部应力集中导致的螺纹变形。

　　从实际安装边界来看，这类组件适配的被连接件总厚度不能超过螺栓光杆段加有效螺纹啮合长度的总和，否则螺母无法拧到有效预紧位置；装配时需要在螺栓头部和被连接件表面、螺母和被连接件表面之间预留足够的扳手操作空间，外六角头部的对边尺寸决定了扳手的回转空间需求，设计安装位时如果没有预留足够空间，后续装配和维护时扳手无法卡入，会直接导致装配效率下降甚至无法完成拧紧。螺纹部分的牙型采用通用公制三角牙型，牙型角60度，这种牙型的自锁性能较好，在没有强振动的常规工况下，拧紧后不会轻易出现松脱，如果是振动工况下使用，还可以搭配平垫、弹垫或者防松螺母使用，进一步提升连接可靠性。

　　螺栓头部的承压面和螺母的承压面都做了平整处理，拧紧时承压面和被连接件表面可以均匀贴合，不会因为接触面倾斜导致附加弯矩，避免螺栓杆部承受额外的弯曲应力，延长紧固件的使用寿命。在实际选型应用中，这类组件可以根据不同的工况需求选择不同的强度等级，比如普通机架连接选用4.8级强度即可满足需求，如果是承受重载或者冲击载荷的设备连接位置，则需要选用8.8级及以上的高强度螺栓螺母，匹配对应的拧紧扭矩，保证连接强度满足设计载荷要求。

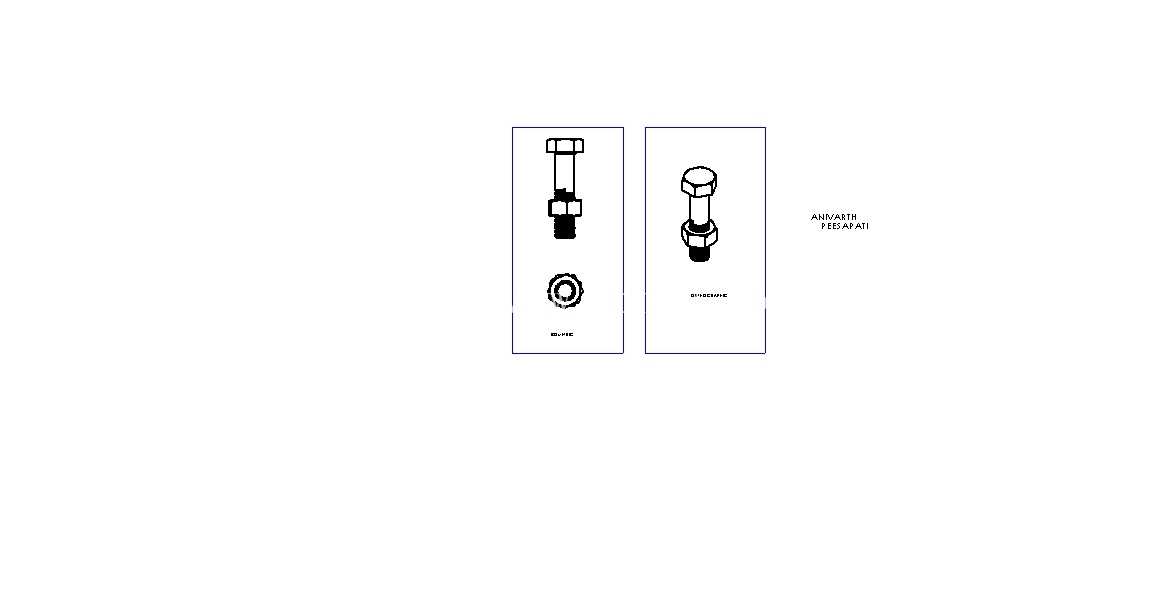

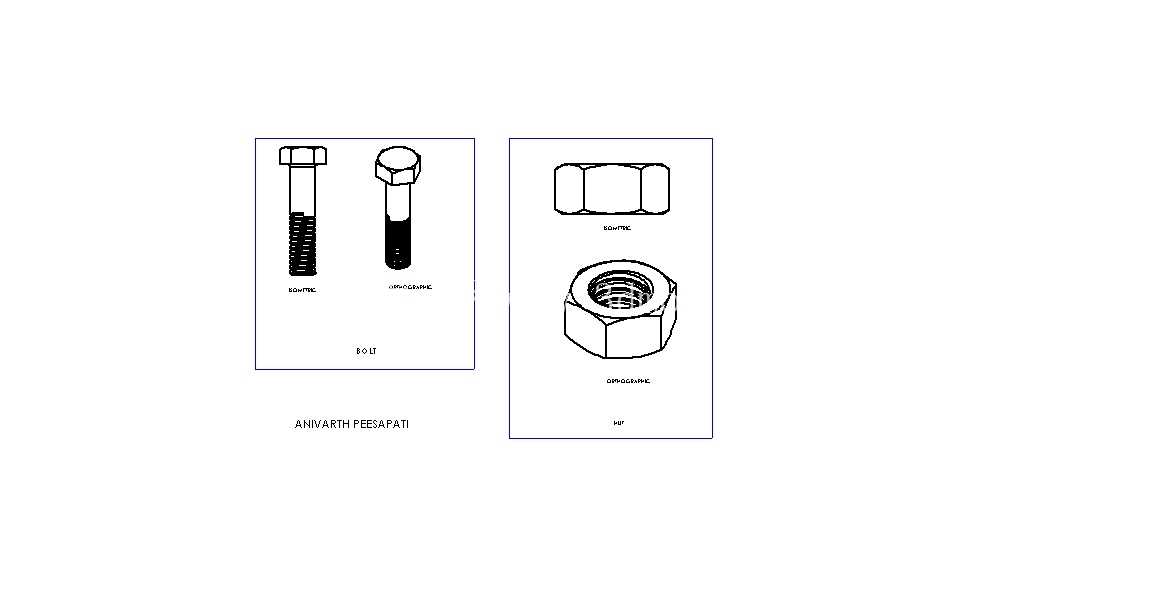

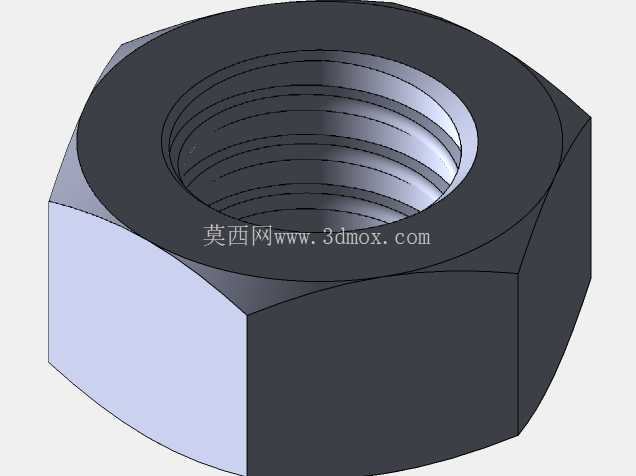

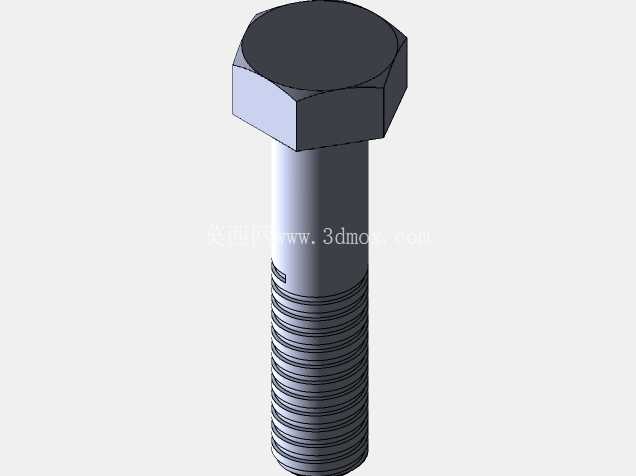

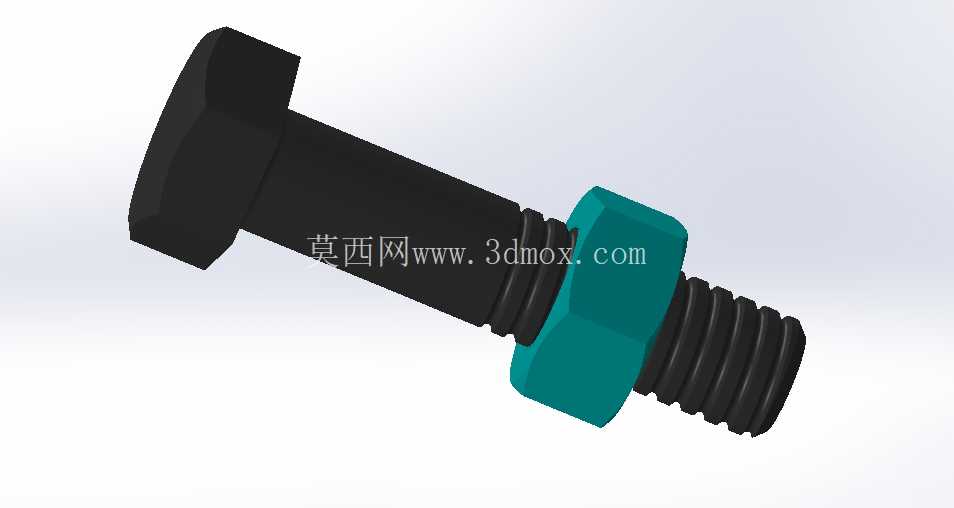

　　设计这套三维模型时，完全还原了真实紧固件的结构细节，螺纹部分的牙型轮廓、六角头部的倒角、螺母端部的倒角都做了精准还原，不管是用来做设备装配的干涉检查，还是用来出工程图的明细栏统计，都能直接适配设计流程，不需要再额外调整结构尺寸。在做装配仿真的时候，这套模型可以真实模拟螺栓穿入通孔、螺母拧入螺纹的装配路径，提前检查安装路径上是否存在结构干涉，比如被连接件的孔位是否对齐、扳手操作空间是否被周边结构遮挡，这些细节都可以通过三维模型提前验证，避免实际加工装配时出现孔位错位、工具无法操作的问题。很多刚入行的结构设计人员容易忽略紧固件的安装边界，往往只按照螺纹公称尺寸选螺栓，不计算有效啮合长度、不预留扳手空间，最后到装配环节才发现螺栓太长或者太短、扳手卡不进去，导致需要重新加工零件或者更换紧固件，拖慢项目进度，而精准的三维模型可以在设计阶段就把这些问题排查掉，把装配风险提前规避。
