阿塔尔人行桥空间桁架结构三维设计

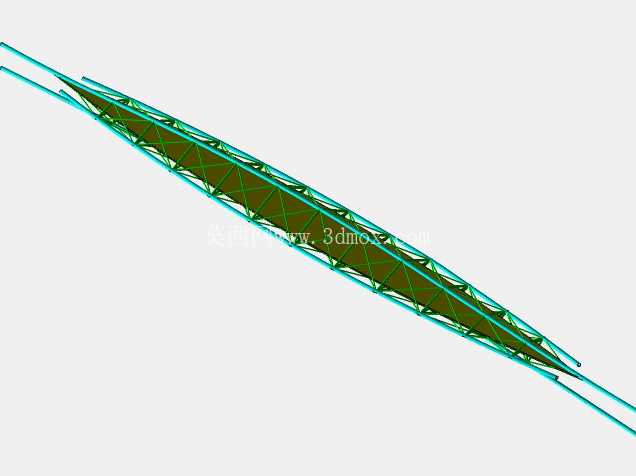

　　该人行桥采用空间三角桁架作为核心受力体系，整体呈细长梭形流线造型，主桁架沿桥长方向通长布置，上下弦杆采用连续通长构件，腹杆以三角单元沿桥跨方向连续排布，形成稳定的空间受力结构，桥面铺装层嵌固于下弦杆组成的平面框架内，两侧悬挑的弦杆兼作护栏受力基础，无需额外设置独立护栏立柱，大幅减少构件数量与现场焊接工作量。从实际应用场景来看，这类窄幅人行桥主要适配城市滨水绿道、园区跨景观水系、山地景区跨沟壑等通行宽度需求不大、对景观协调性要求较高的场景，桥体整体自重较轻，对下部基础的承载力要求远低于常规混凝土人行桥，适配软土地基、山地陡坡等常规桥梁难以布设的场地条件。设计阶段首先确定通行净宽边界，单人通行净宽不小于0.9m，双人错行净宽控制在1.8m以内，结合跨径需求调整桁架高度，跨中桁架高度取跨径的1/18到1/15，保证竖向挠度满足人行舒适度要求，避免行人通行时出现明显晃动感；弦杆截面选型根据跨中最大弯矩计算确定，腹杆根据剪力分布采用变截面设计，靠近支座位置腹杆截面适当加大，跨中区域腹杆可适当减小截面，在保证结构强度的前提下控制整体自重。

　　安装边界方面，桥体两端采用铰支座与下部基础连接，一端设置固定铰支座，另一端设置单向滑动铰支座，释放温度变形产生的附加应力，支座安装面需保证水平度偏差不超过2‰，避免安装过程中产生初始装配应力；桥体分段运输时，分段位置选择在腹杆节点处，现场拼接采用高强螺栓连接，拼接板与杆件的贴合面需做喷砂处理，保证摩擦系数满足设计要求，现场拼接完成后需对拼接位置做防腐补涂处理，整体防腐体系采用环氧富锌底漆加聚氨酯面漆，适配户外露天的腐蚀环境。

　　结构受力层面，空间桁架的三个弦杆分别承受不同方向的荷载，竖向人行荷载由上下弦杆组成的竖向桁架承担，横向风荷载、人群侧向荷载由两侧弦杆组成的水平桁架承担，相比平面桁架结构，空间桁架的抗扭刚度提升明显，即使在单侧行人偏载的情况下，也不会出现明显的扭转变形，提升通行的安全感。桥面铺装采用防滑耐磨的复合材料面板，面板通过螺栓固定在下弦杆的横向联系梁上，面板下方预留20mm的排水间隙，避免桥面积水，两侧弦杆上方设置扶手杆件，扶手表面做防滑处理，扶手高度控制在1.1m，符合人行设施的安全规范要求。

　　建模过程中需重点控制杆件的相贯线切口精度，所有腹杆与弦杆的连接均采用相贯线焊接，建模时提前预留焊接收缩余量，避免实际加工时杆件长度出现偏差，节点板的尺寸根据杆件连接的焊缝长度要求确定，保证所有焊缝长度满足强度计算要求，避免节点先于杆件破坏。这类桁架式人行桥的所有构件均可在工厂预制完成，现场仅需完成拼接与支座安装，施工周期短，现场无需大型吊装设备，尤其适合交通不便的景区场地，同时通透的桁架结构不会遮挡周边景观视线，流线型的造型也能与自然景观形成较好的融合，避免常规混凝土桥的厚重感对景观造成破坏。
