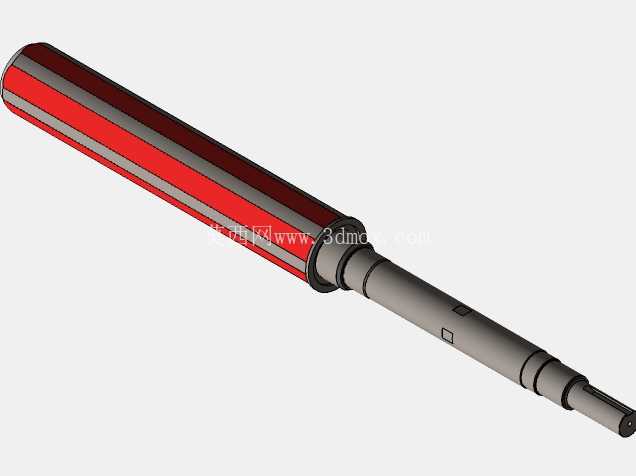

带气动制动结构的气胀轴结构设计

在软质卷材加工的连续生产场景中，收放卷工位的张力稳定性直接决定成品的卷绕整齐度与材料利用率，这款带气动制动机构的气胀轴，正是针对薄膜、薄金属带、柔性织物等易打滑、易拉伸卷材的收放卷需求设计的核心执行部件。不同于普通光轴或机械胀轴依赖人工锁紧键条的固定方式，该轴的胀紧动作完全依托压缩空气驱动，轴体内部设置同轴密封气腔，当接入0.4-0.6MPa的压缩空气时，腔体内的活塞结构会推动周向均匀分布的胀键向外伸出，均匀顶紧卷料筒的内壁，整个胀紧过程的接触压力沿圆周方向偏差不超过5%，能有效避免卷料筒偏心导致的高速卷绕抖动问题，适配最高120m/min的线速度收放卷工况。

从结构设计逻辑来看，这款轴的制动模块集成在轴体的固定端，没有采用传统外置制动器的悬臂安装结构，而是将摩擦制动片嵌套在轴体与固定支座的连接位置，制动气源与胀紧气源采用独立回路控制，当生产线出现断料、急停信号时，制动回路会快速泄压，弹簧结构推动制动片抱紧轴颈，制动响应时间控制在0.2s以内，能避免卷料因为惯性继续转动导致的材料松散、跑偏问题；在正常卷绕过程中，制动回路保持恒定气压，可根据卷材张力需求实时调整制动力矩，配合张力传感器实现闭环张力控制，尤其适合薄型PE膜、铜箔等对张力波动敏感的材料加工场景，能将卷绕过程的张力波动控制在±3%以内，减少材料拉伸变形、起皱的不良率。

尺寸设计上，该轴的工作段直径基准为74mm，胀紧后直径可达到78mm，适配国内通用的3英寸标准卷料纸筒与塑料筒，轴体总长度根据常见幅宽的卷材设备设计为620mm，其中有效工作幅宽为500mm，两端的安装轴颈采用阶梯式设计，固定端轴颈直径为30mm，配合深沟球轴承安装在设备墙板上，支撑端轴颈直径为25mm，可适配快拆式轴承座，方便卷料完成后的快速换卷操作，整个轴体的安装同轴度公差控制在0.02mm以内，高速转动时的径向跳动量不超过0.03mm，能有效减少卷绕过程的端面不齐问题。

轴体主体采用40Cr合金钢调质处理，表面硬度达到HB240-280，具备足够的抗扭强度，能承受最大150N·m的卷绕扭矩，胀键表面采用硬质阳极氧化处理，耐磨性能是普通钢材的3倍以上，长期与卷料筒内壁摩擦也不会出现明显的磨损凹陷，延长轴体的维护周期；内部的密封件采用耐油丁腈橡胶材质，可在-10℃到60℃的车间环境下长期工作，不会因为常规车间的温度变化出现密封失效漏气的问题。在实际安装使用时，需要注意固定端的气源旋转接头必须与轴体保持同轴，避免接头偏磨导致的漏气问题，同时要根据卷料的重量调整轴承座的安装预紧力，避免轴体长期重载出现弯曲变形。相较于传统的机械胀轴，这款带气动制动的气胀轴不需要人工手动锁紧胀键，换卷操作时间可缩短60%以上，同时集成的制动结构省去了外置制动器的安装空间，能让收放卷工位的结构更加紧凑，尤其适合中小型印刷、涂布、分切设备的升级改造，不需要对原有设备的墙板结构做大幅改动即可完成替换安装。在卷绕大重量卷材时，轴体内部的气腔设置了保压结构，即使生产线出现临时断气的情况，也能保持30分钟以上的胀紧力，避免卷料滑落造成的生产事故与材料浪费。
