秋千式摆动机构运动仿真结构设计

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1108500
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计
  • 秋千式摆动机构运动仿真结构设计

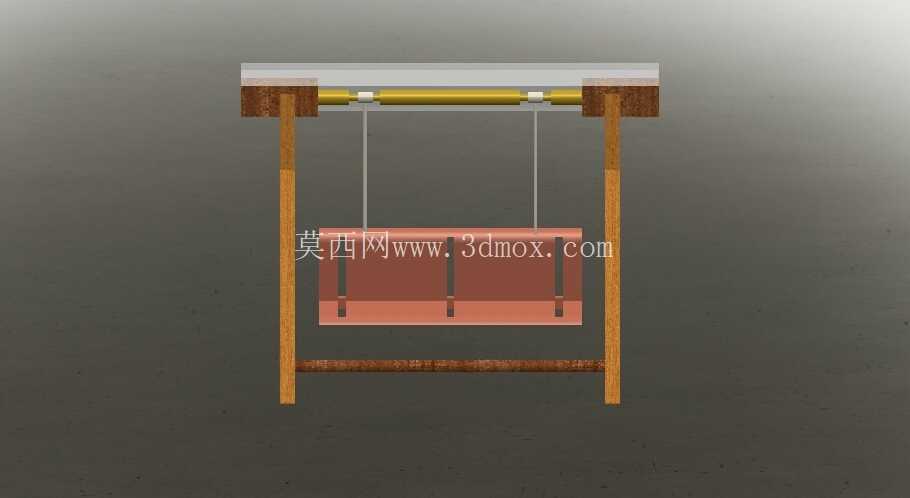

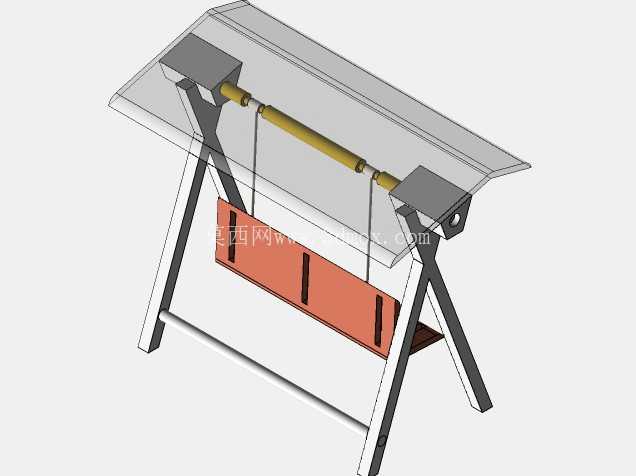

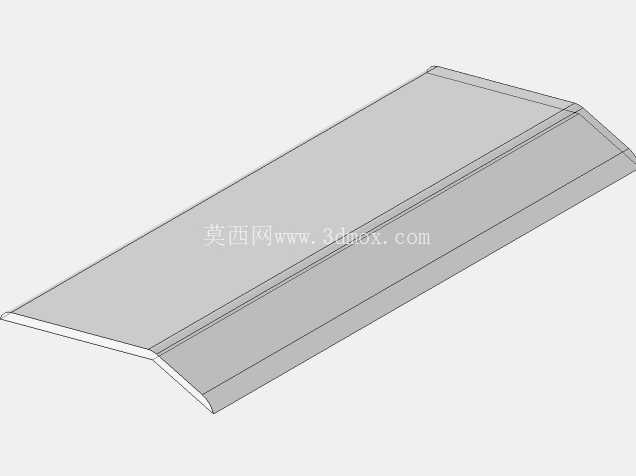

这套摆动机构的设计初衷,是为小载荷往复摆动工况提供可直接复用的结构参考,日常在轻工生产线的物料往复推送工位、小型游乐设施的摆荡组件、教学演示用运动学实验台架上,都能见到这类结构的实际应用。不同于复杂的凸轮连杆摆动方案,这套结构采用最基础的悬挂铰接设计,整体框架采用立式双立柱支撑结构,顶部设置横向承载梁,用于安装悬挂吊件的固定轴,吊件采用对称双点悬挂布局,避免摆动过程中出现侧向偏载、卡滞的问题。

从实际使用场景来看,这类摆动结构不需要复杂的驱动配套,既可以通过手动施加初始力实现无动力自由摆荡,用于物理运动学演示场景,也可以在顶部横梁位置加装小型曲柄驱动组件,将旋转运动转化为固定摆角的往复摆动,适配需要定周期往复动作的工位,比如小型工件的表面均匀喷涂工位、物料的往复筛分工位,都可以通过调整吊件长度、摆臂初始角度来匹配不同的摆幅需求。

设计过程中首先要确认的是安装边界尺寸,双立柱的横向间距需要比下方摆动载台的宽度宽出至少20mm的安全间隙,避免摆动过程中载台和立柱发生剐蹭;立柱的高度需要结合目标摆幅计算,当摆角设置为30度时,吊件长度每增加100mm,载台的水平摆动行程就会增加约50mm,设计时可以根据实际需要的行程反推吊件长度与立柱总高,避免出现摆幅不足或者结构过高导致稳定性下降的问题。底部设置的横向连接杆,主要作用是强化双立柱的结构刚性,避免单侧受力时立柱出现外张变形,连接位置需要设置在载台最低位置以下至少30mm处,防止载台下行过程中与连接杆发生碰撞。

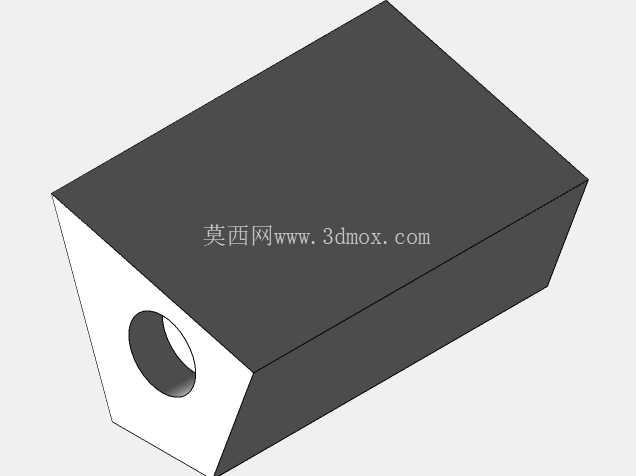

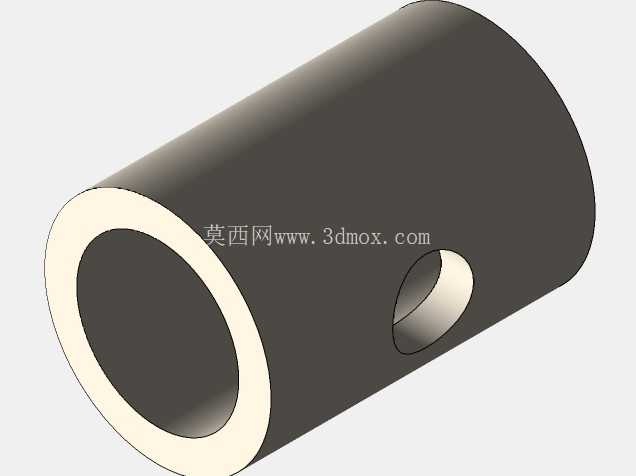

结构细节上,顶部悬挂轴和吊件的连接位置采用间隙配合的铰接结构,配合间隙控制在0.05mm到0.1mm之间,既保证摆动过程无卡滞,也不会因为间隙过大导致载台出现横向窜动;载台和吊件的连接位置同样采用铰接设计,保证摆动过程中载台始终保持水平状态,不会随摆角变化出现倾斜,这一点对于需要在载台上放置工件、物料的应用场景尤为重要,如果载台随摆角倾斜,很容易出现物料滑落、工件定位偏移的问题。立柱和顶部横梁、底部连接杆的连接采用嵌入式榫卯结构加紧固件锁紧的方式,相比单纯的直角连接件固定,整体抗扭刚性可以提升40%以上,能够承受长期往复摆动带来的交变载荷,减少连接位置松动的概率。

在做运动校核的时候,需要重点关注摆动过程中的死点位置与动平衡,双点对称悬挂的设计本身就具备良好的自平衡特性,只要载台的重心落在两个吊件的对称中心线上,摆动过程中就不会出现偏载扭转的问题;如果是加装驱动的版本,需要将曲柄的回转中心设置在悬挂轴的正上方或者正下方,避免驱动过程中出现机构死点,同时要根据摆动频率校核吊件的疲劳强度,因为长期往复摆动过程中,吊件会承受周期性的交变拉应力,尤其是和铰接轴配合的连接位置,需要做圆角过渡处理,减少应力集中,避免长期使用后出现断裂问题。

这套结构的外形没有多余的装饰性设计,所有尺寸都围绕功能需求设置,载台的尺寸可以根据实际承载的物料大小灵活调整,不需要改动上部的悬挂与支撑结构,具备很强的拓展性;如果应用在有防尘要求的工位,还可以在铰接位置加装简易的防尘套,避免粉尘进入配合间隙导致摆动阻力增大。整体结构的零件全部采用常见的型材与板材加工,不需要特殊的定制加工件,加工成本低,装配难度小,只需要保证两个立柱的安装垂直度、两个吊件的长度尺寸一致,就能顺利实现顺畅的摆动动作,非常适合作为入门级运动结构设计的练习案例,也可以直接经过尺寸调整后应用到实际的小型工位设备上。
