复合弓调试用弓压调节工装结构

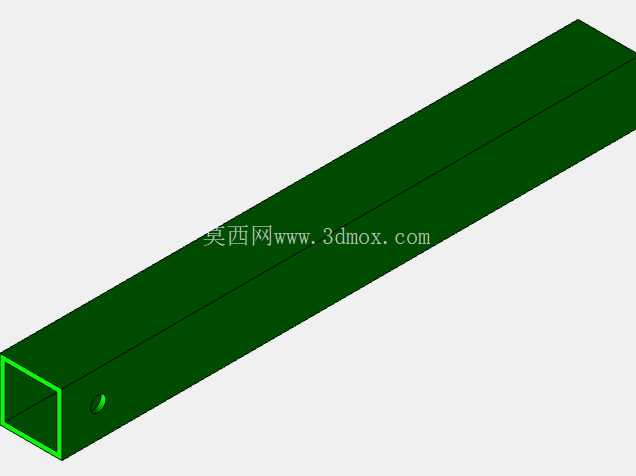

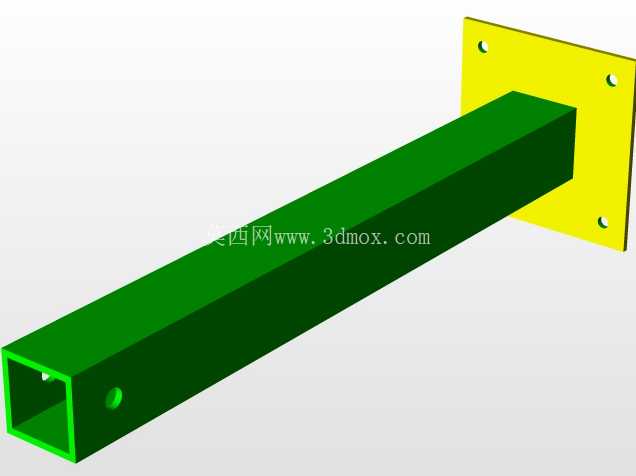

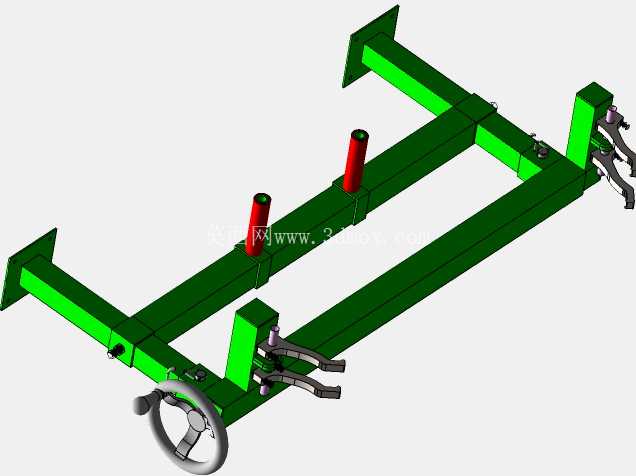

　　在射箭器材的生产调校与售后维护场景中，弓压调节是决定复合弓射击精度、拉感一致性与弓弦使用寿命的核心工序，传统手工调校依赖操作人员经验，通过拉弦器反复测试弓片形变，不仅调校效率低，还容易因受力不均导致弓片隐性损伤，这款弓压调节工装正是针对这一现场痛点开发的专用作业工装。从结构布局来看，工装主体采用双纵梁拼接的框架式承载结构，两根平行的高强度矩形梁作为核心承载基体，梁体之间通过快拆式连接块固定，可根据不同轴距的复合弓型号调整两梁的间距，适配市面上绝大多数量产复合弓的安装边界，框架整体长度覆盖24英寸到36英寸轴距的复合弓尺寸，宽度方向预留足够的操作空间，不会干涉弓片、轮组的正常摆放。

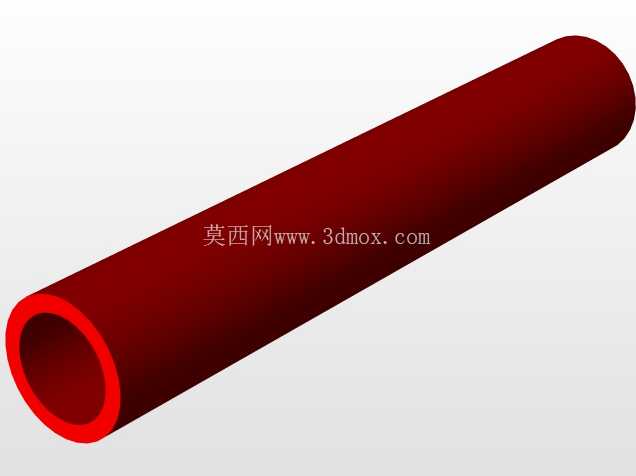

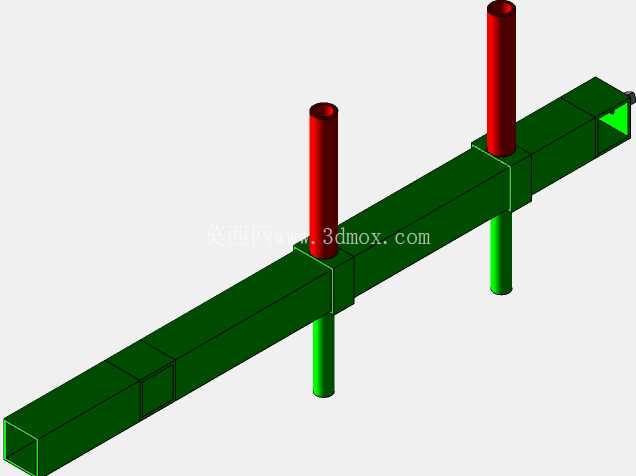

　　工装前端设置带防滑齿的定位挡块，作业时可抵住复合弓的弓把前端，避免调校过程中弓身窜动，两侧对称布置的弓弦固定夹采用快拆式夹头结构，夹头内侧包覆聚氨酯防滑垫，夹紧弓弦时不会损伤弦体表面的编织层，夹头与下方的滑动支座连接，可沿纵梁上的T型槽横向滑动，适配不同弦距的复合弓型号，滑动到位后通过侧面的锁紧旋钮即可完成固定，无需额外工具。框架中部的两个红色柱状支撑件为可调式弓身支撑柱，支撑柱高度可通过螺纹结构无级调节，支撑柱顶端设置V型定位槽，可托住复合弓的弓把中部，配合前端的定位挡块形成三点定位结构，保证弓身放置时的水平度，避免因放置倾斜导致的弓压测量误差。

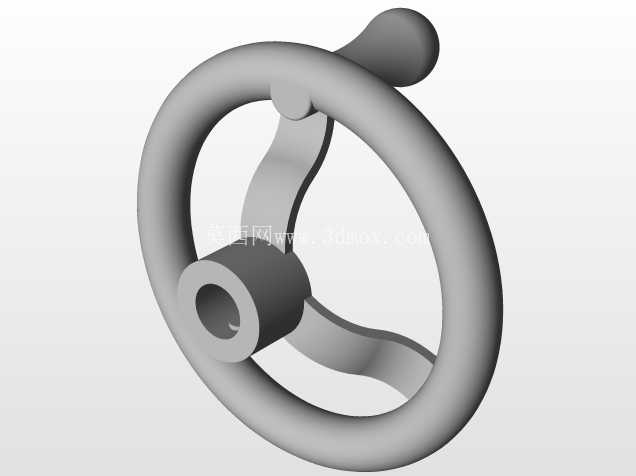

　　工装前端的手轮组件连接内部的丝杆传动机构，转动手轮时可带动两侧的弓弦固定夹同步向后移动，匀速对弓弦施加拉力，模拟拉弓过程中弓片的受力状态，传动机构采用梯形丝杆，具备自锁特性，可在任意拉伸位置锁止，方便操作人员测量不同拉距下的弓压数值、检查弓弦与轮组的对齐度。在实际作业流程中，操作人员先根据待调校复合弓的轴距调整框架纵梁的间距，将弓把前端抵在定位挡块上，调整中部支撑柱的高度，让弓身保持水平状态，随后滑动两侧的弓弦固定夹，调整夹头位置使其与弓轴对齐，夹紧弓弦后缓慢转动手轮，带动弓弦向后移动压缩弓身，过程中可随时停止转动，检查弓片的形变量是否对称、弓弦是否与轮组导槽完全贴合，还可配合拉力计读取当前拉距下的实际弓压数值，对照产品参数调整弓片的固定螺栓，直到弓压、轮组对齐度都符合设计要求。

　　相较于传统的手工拉弦调校方式，这款工装将弓身定位、弓弦固定、拉力施加三个工序集成在同一框架上，所有调节动作都可通过手动操作完成，无需外接气源或电源，既适合器材生产车间的批量调校工位使用，也适合射箭场馆、器材维修店的日常维护作业。结构设计上充分考虑了不同型号复合弓的适配性，所有可动调节部位都设置了清晰的刻度标识，操作人员可快速根据弓的参数调整到对应位置，框架整体采用型钢焊接后表面喷塑处理，绿色的喷塑层具备良好的耐磨抗刮特性，长期使用不会出现漆面脱落的问题，所有与弓身、弓弦接触的部位都采用非金属软质材料做缓冲，避免调校过程中刮伤弓身表面的阳极氧化层或弓弦编织层。工装底部预留了螺栓安装孔，可固定在工作台面上使用，也可直接放置在平整地面上作业，整体重量控制在单人可搬运的范围内，方便不同工位之间的转移使用。
