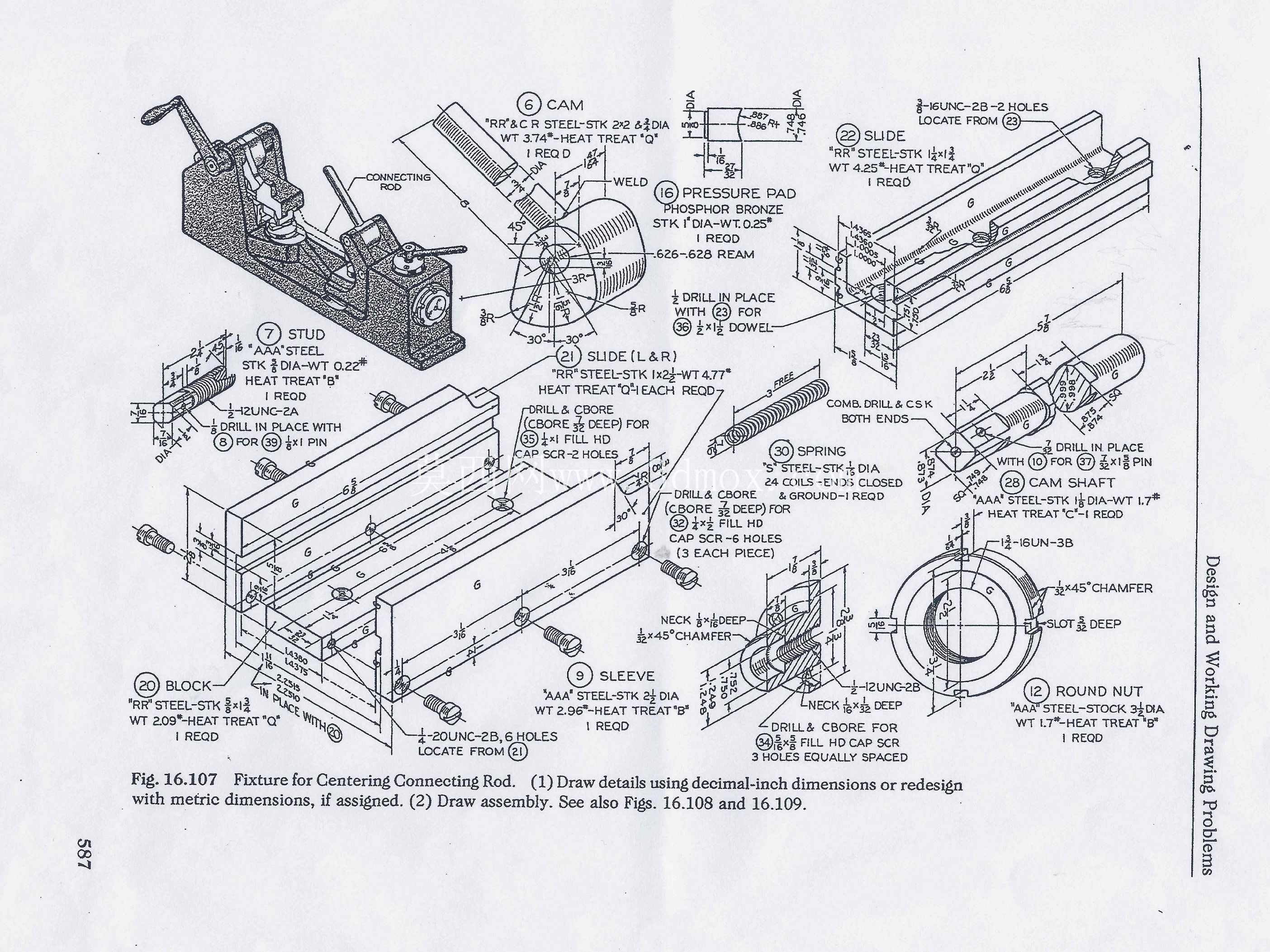

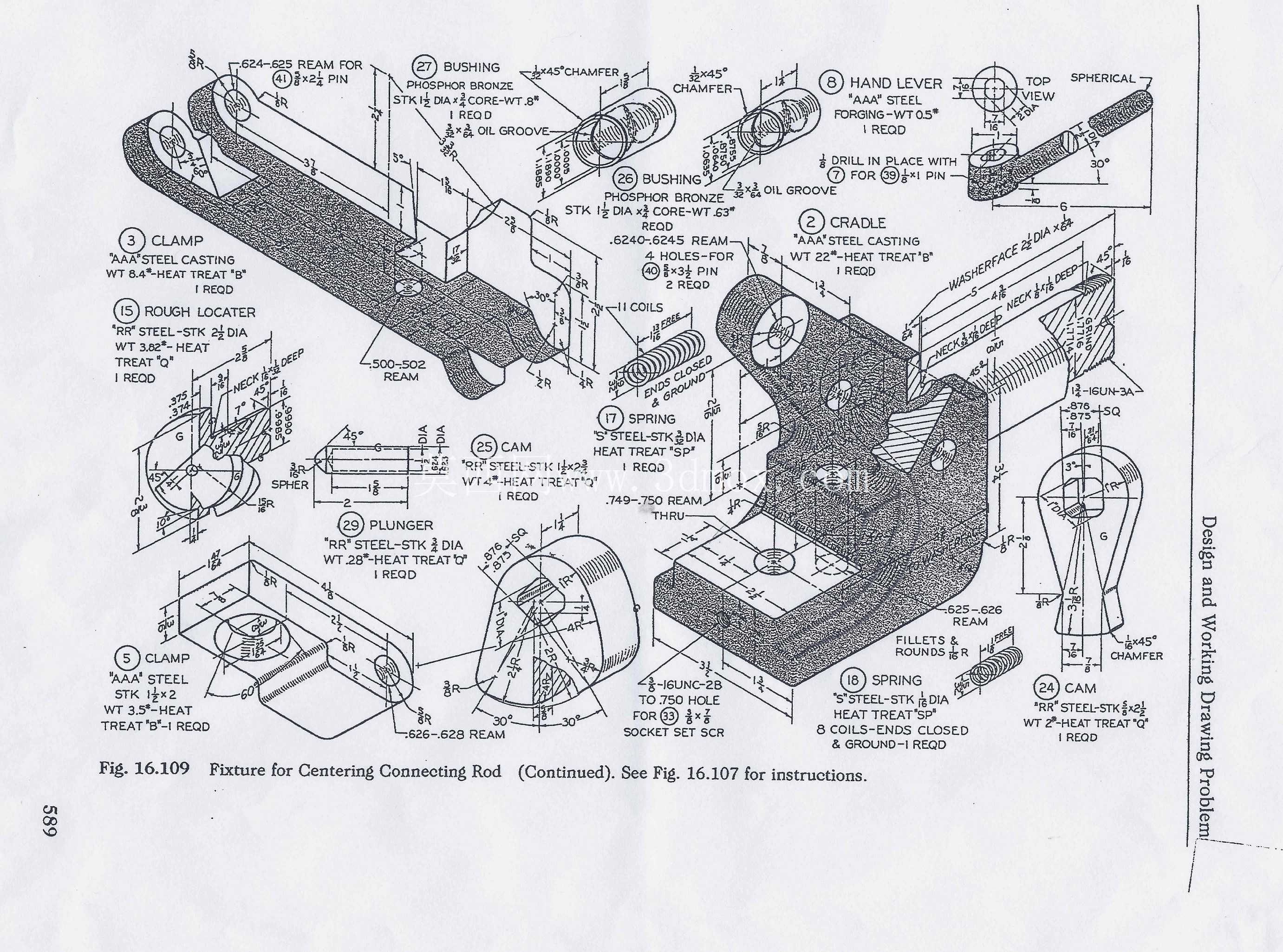

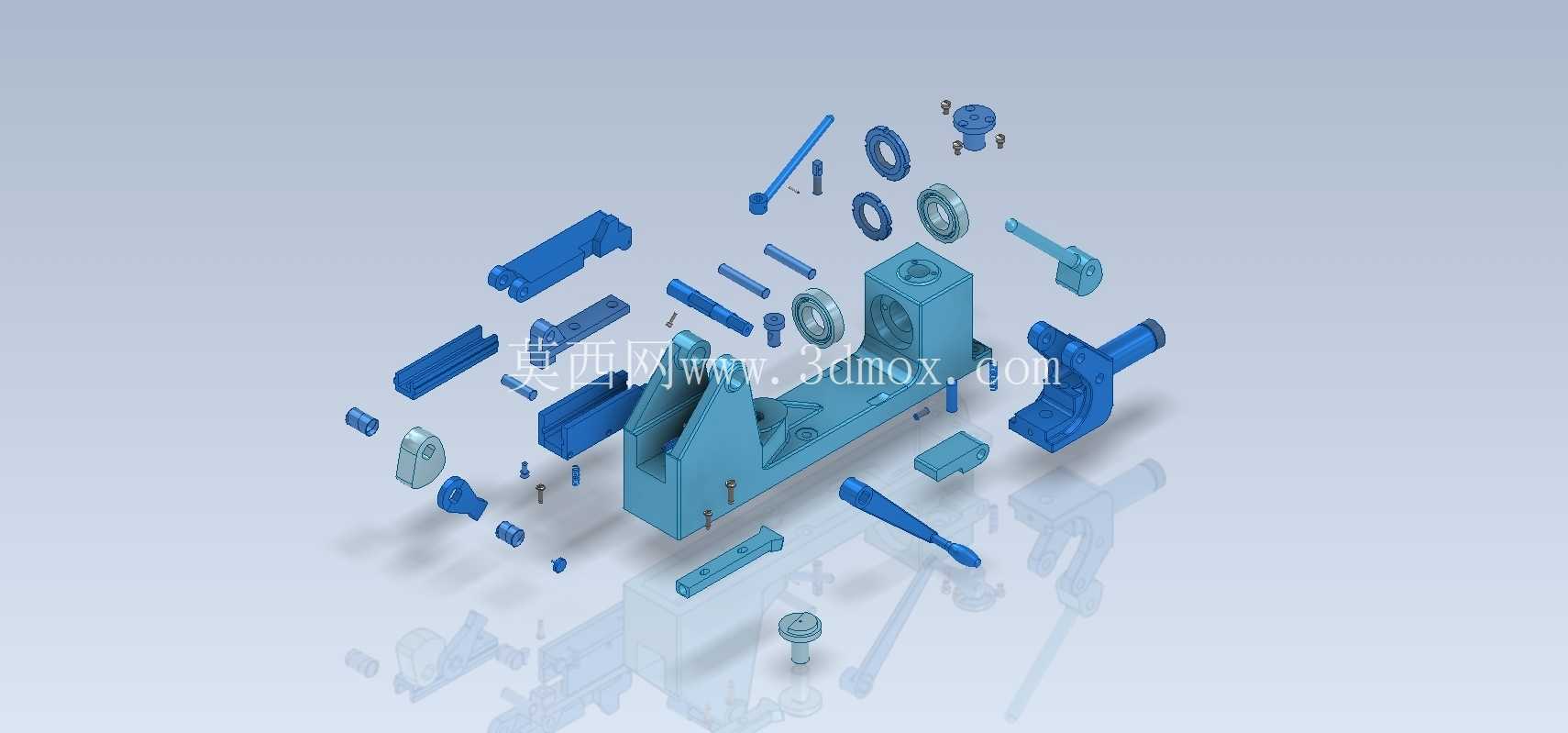

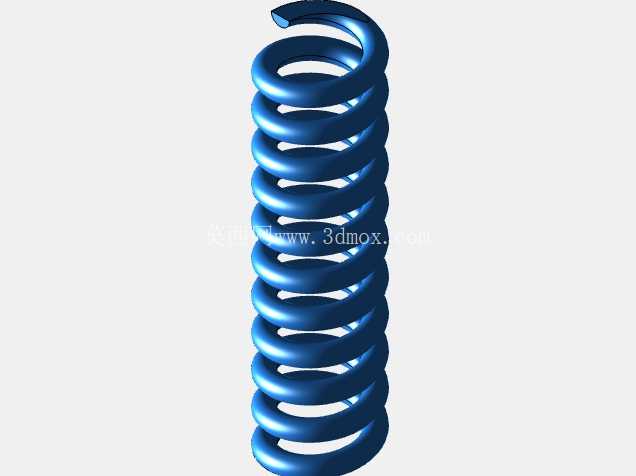

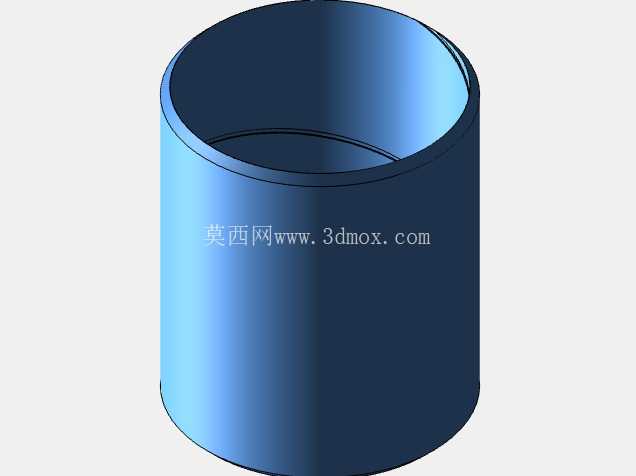

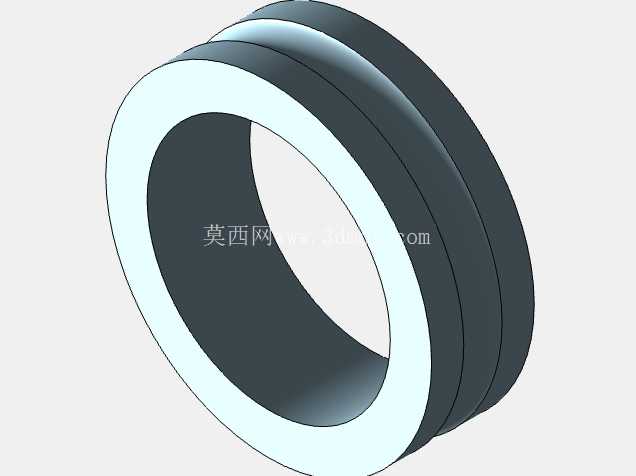

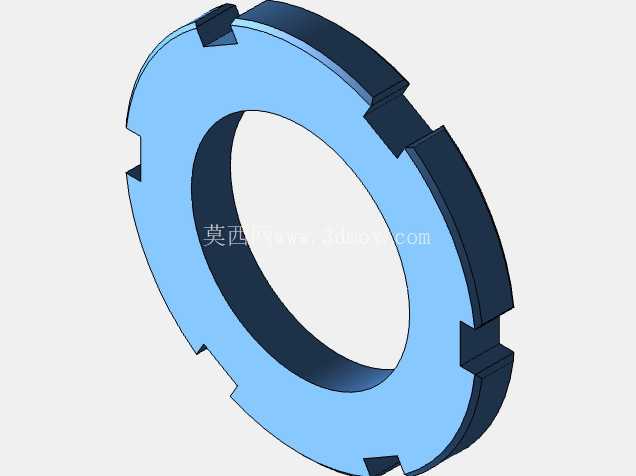

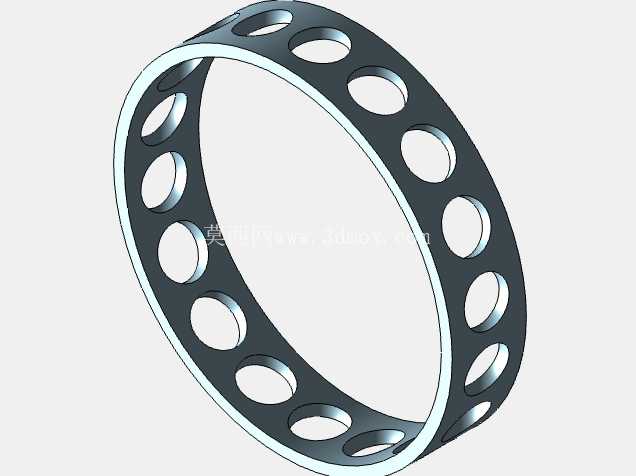

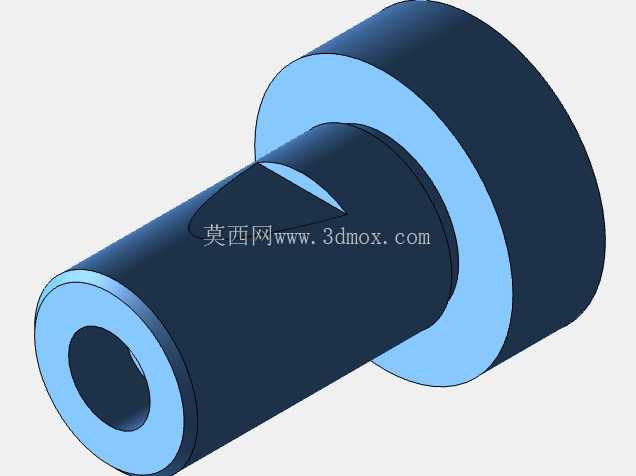

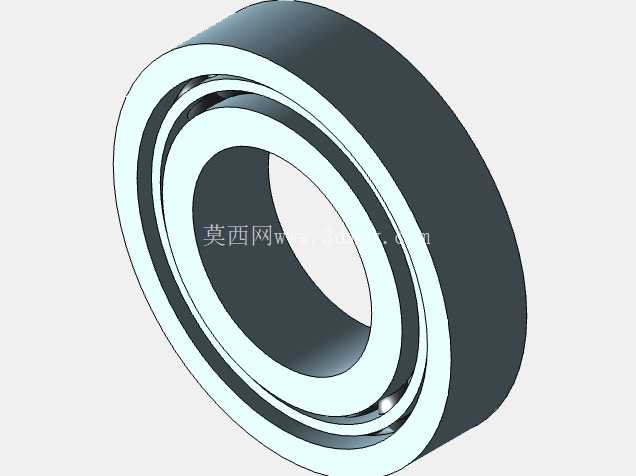

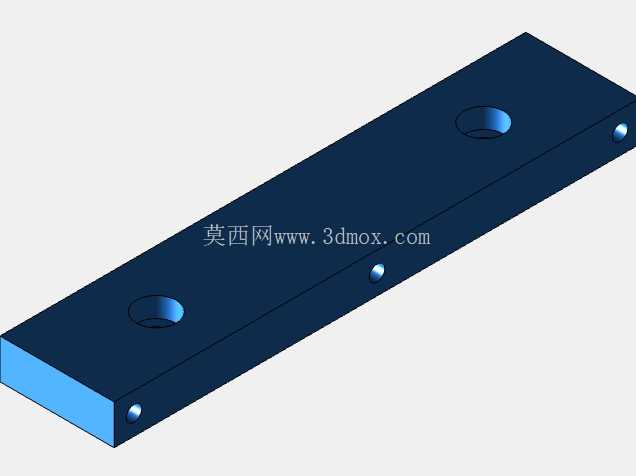

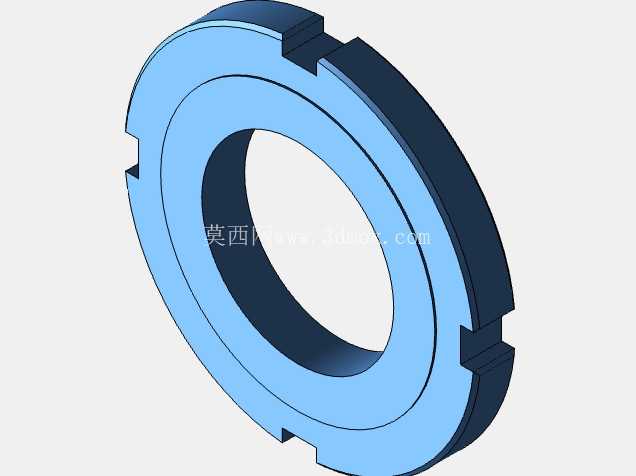

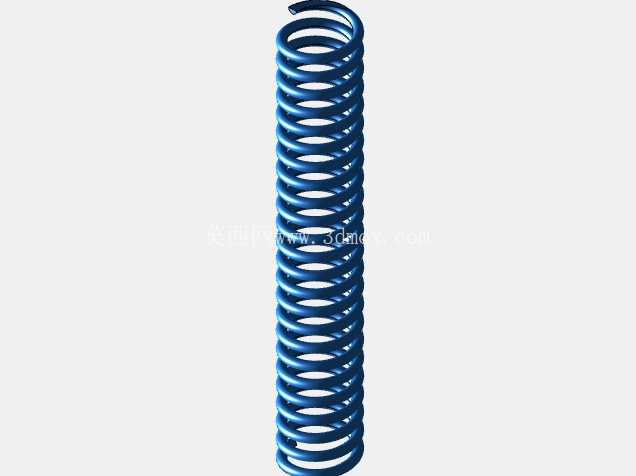

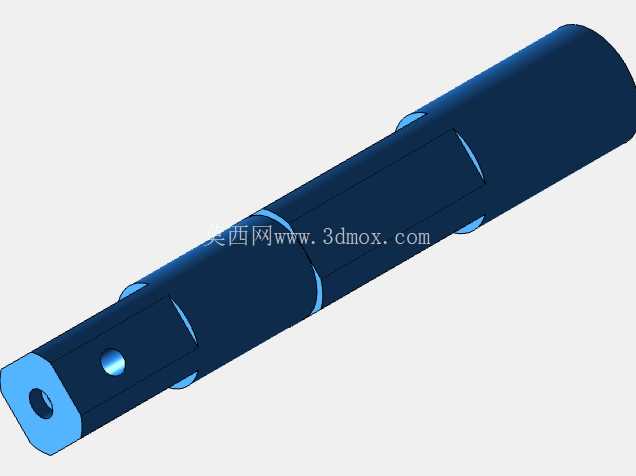

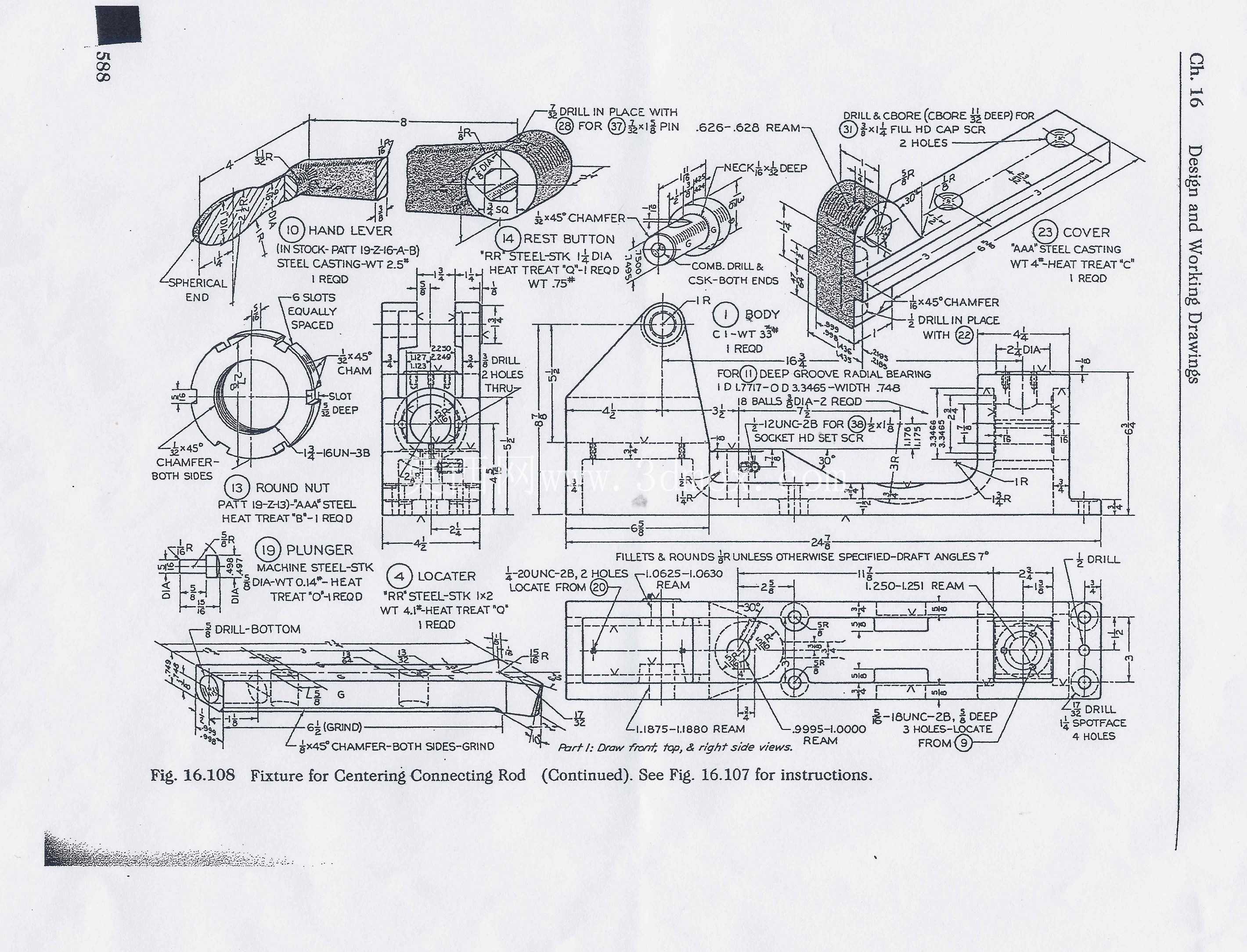

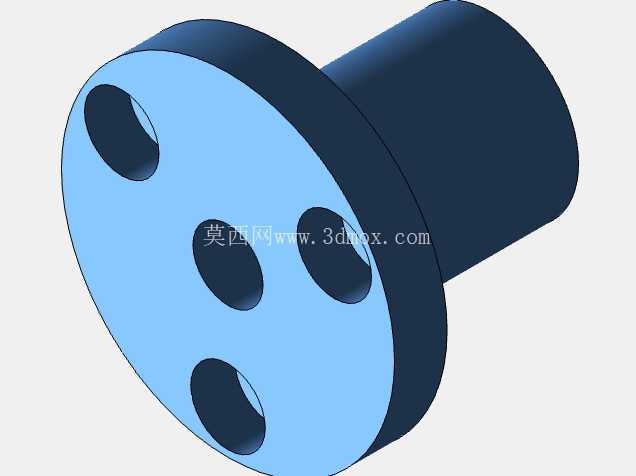

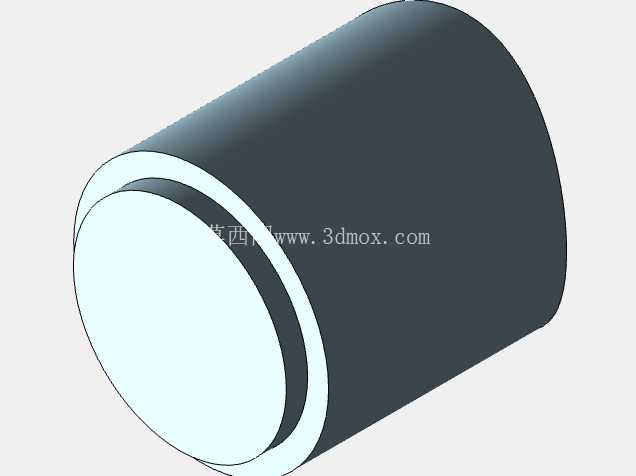

连杆定心夹紧夹具三维练习结构

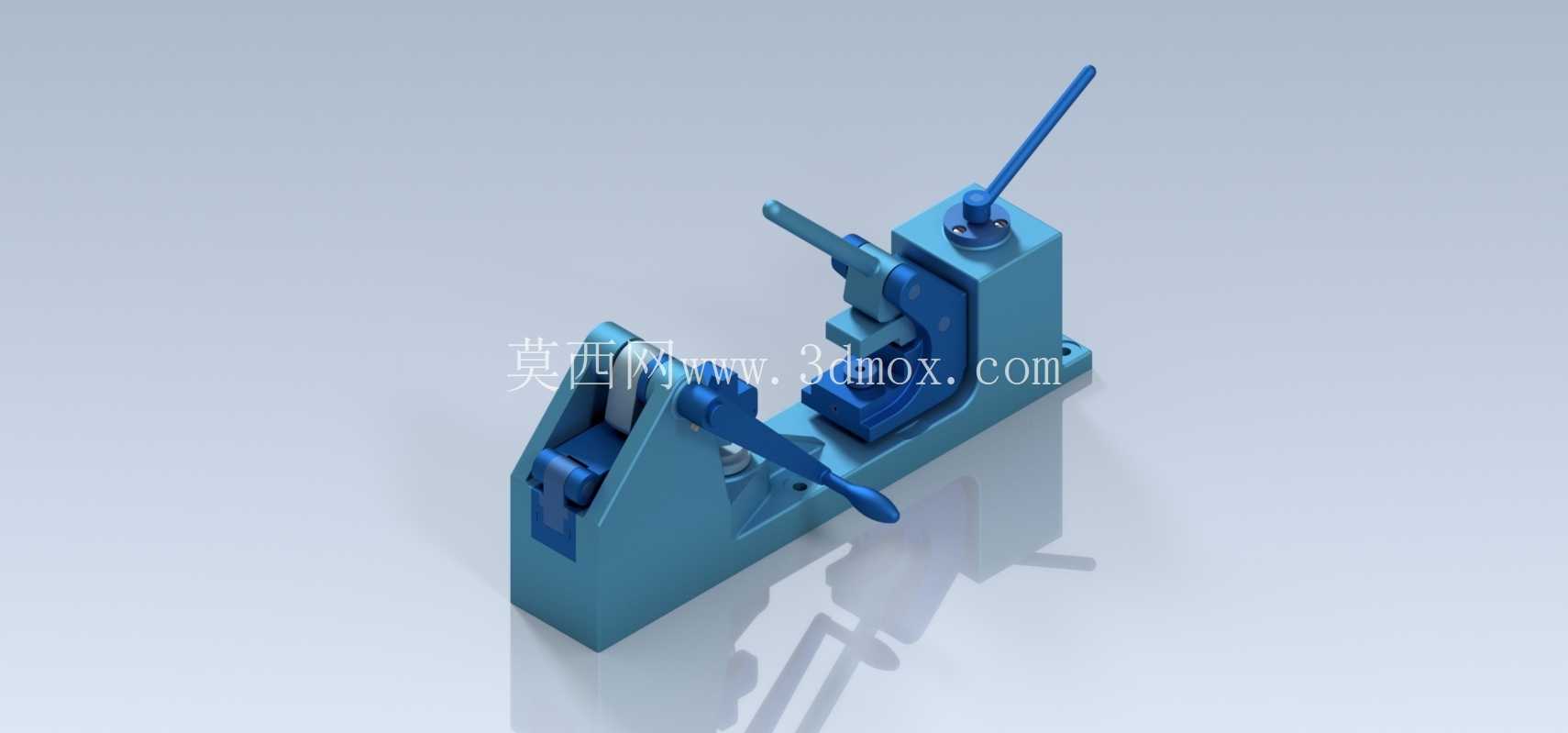

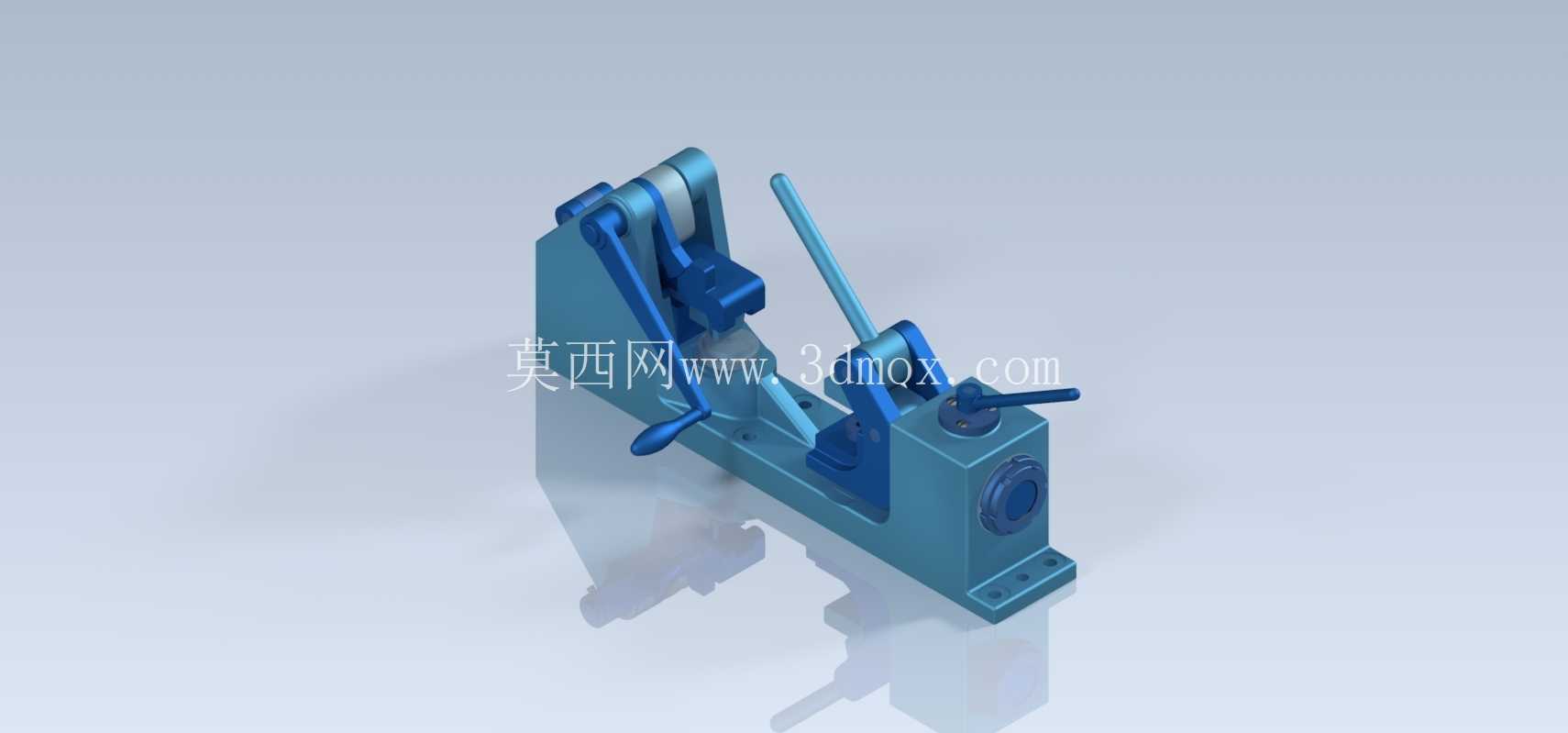

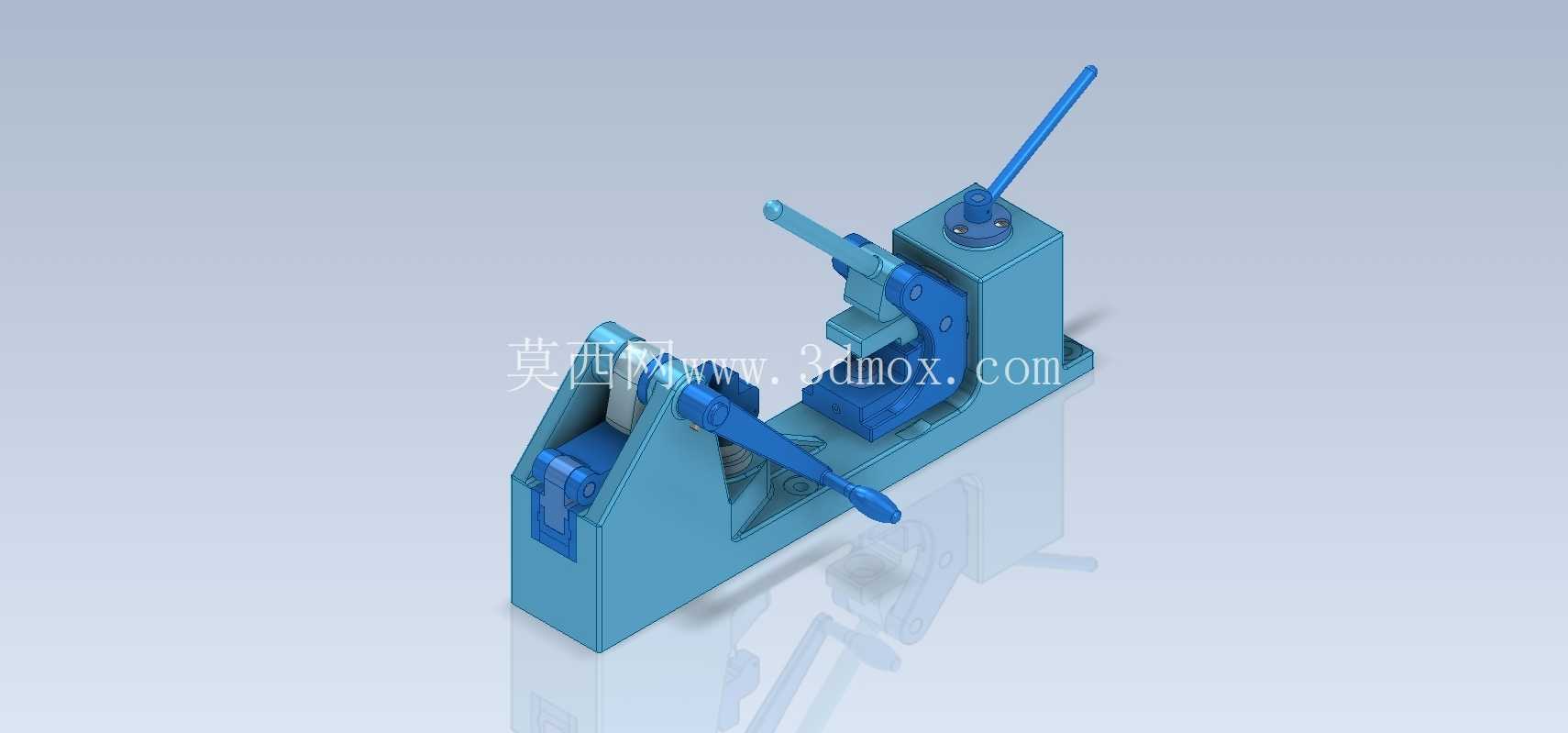

在机械加工工序的装夹环节里，连杆类零件的定心夹紧一直是小批量试制、教学实操场景中常见的工艺需求，这套连杆定心夹具的结构设计，完全围绕连杆零件加工时的同轴度定位要求展开，没有冗余的装饰性结构，所有部件的排布都服务于装夹效率与定位精度的平衡。从实际应用场景来看，这类夹具常出现在金工实习教学、基础机加工工位的小批量连杆零件钻孔、铣端面工序中，不需要搭配复杂的液压或气动动力源，纯手动操作的结构对新手练习夹具原理、掌握定心夹紧逻辑十分友好，也能满足小型加工点对简易工装的低成本需求。

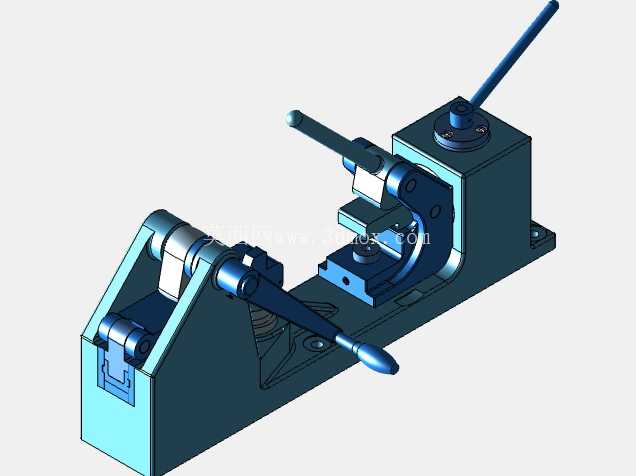

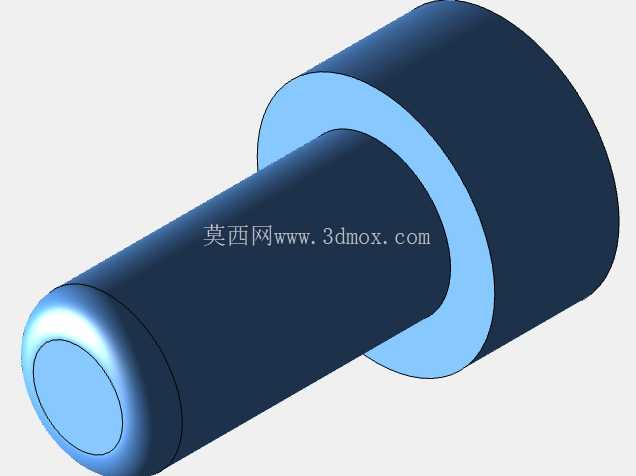

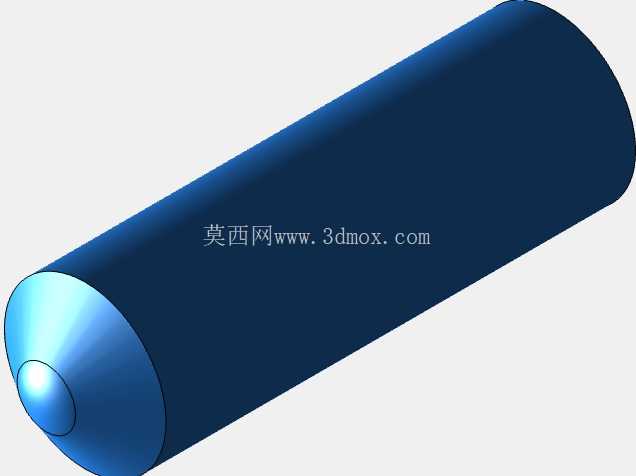

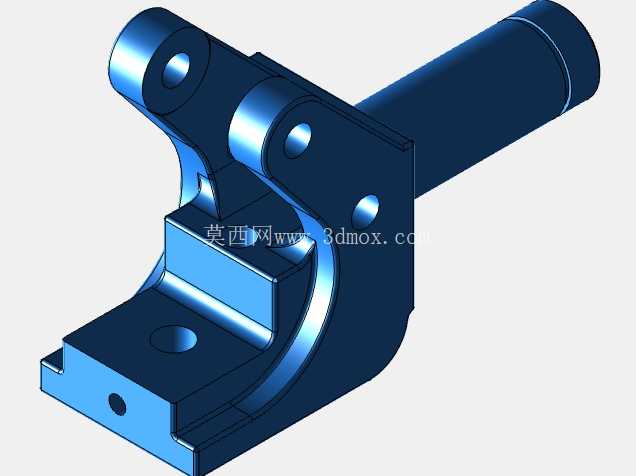

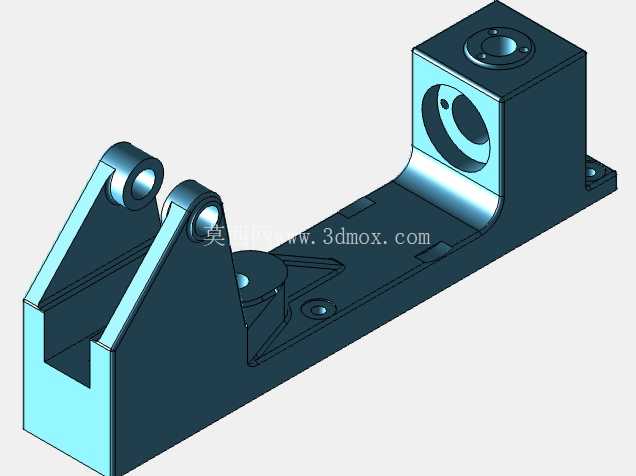

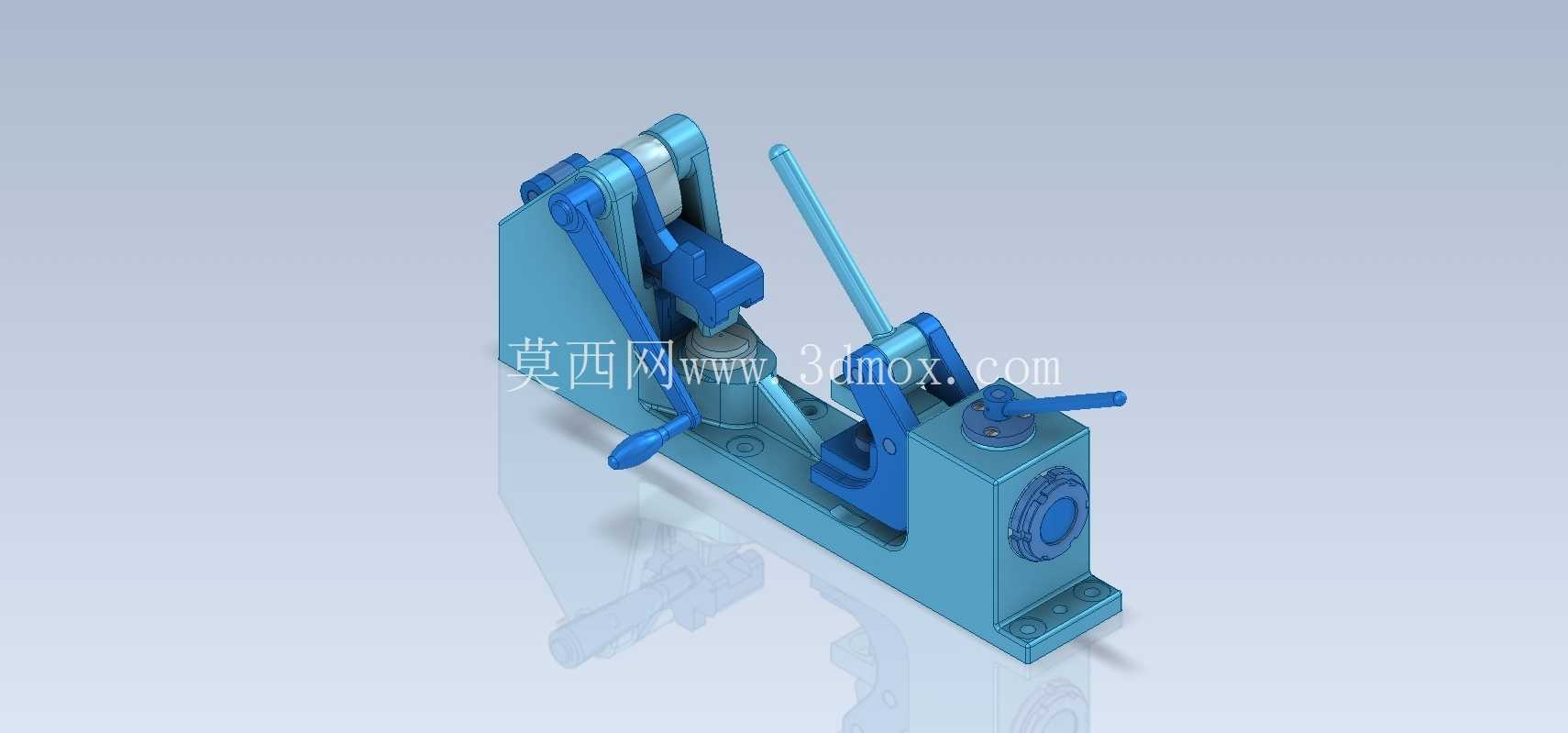

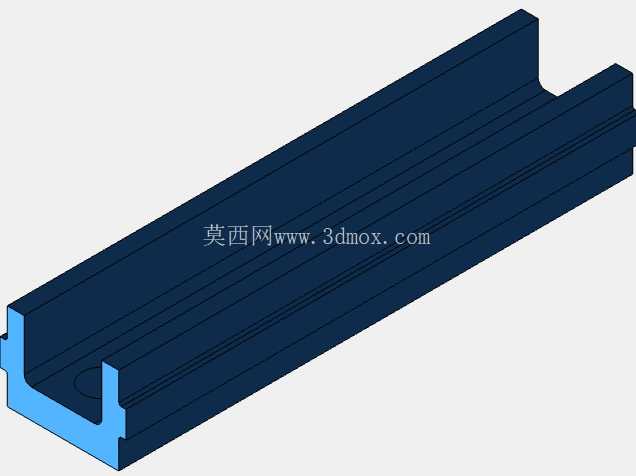

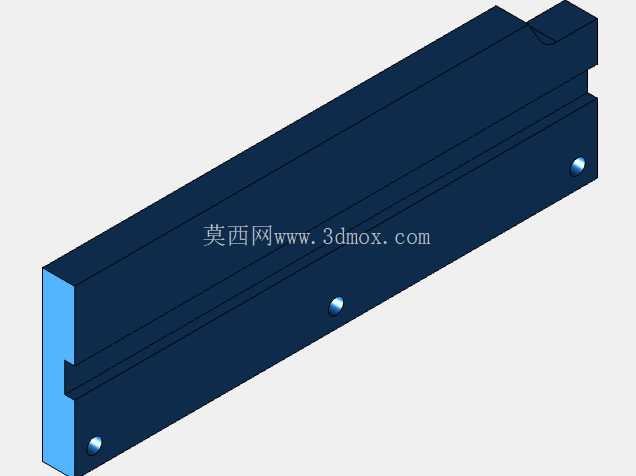

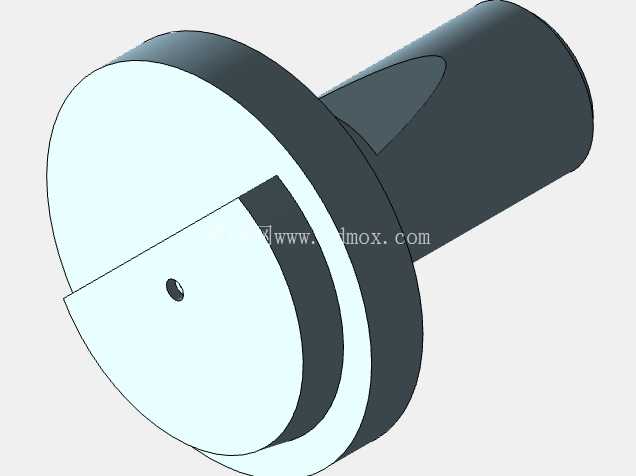

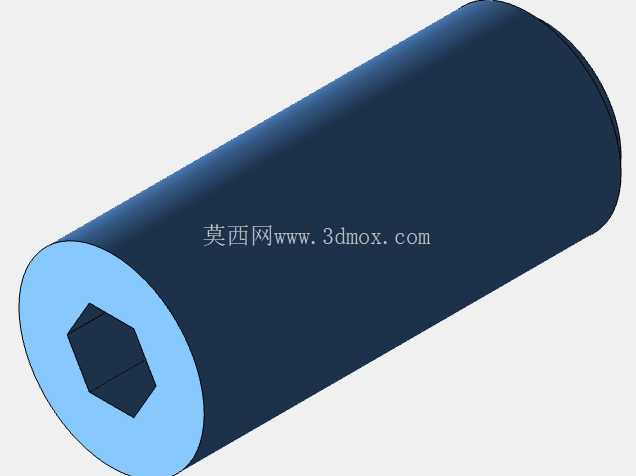

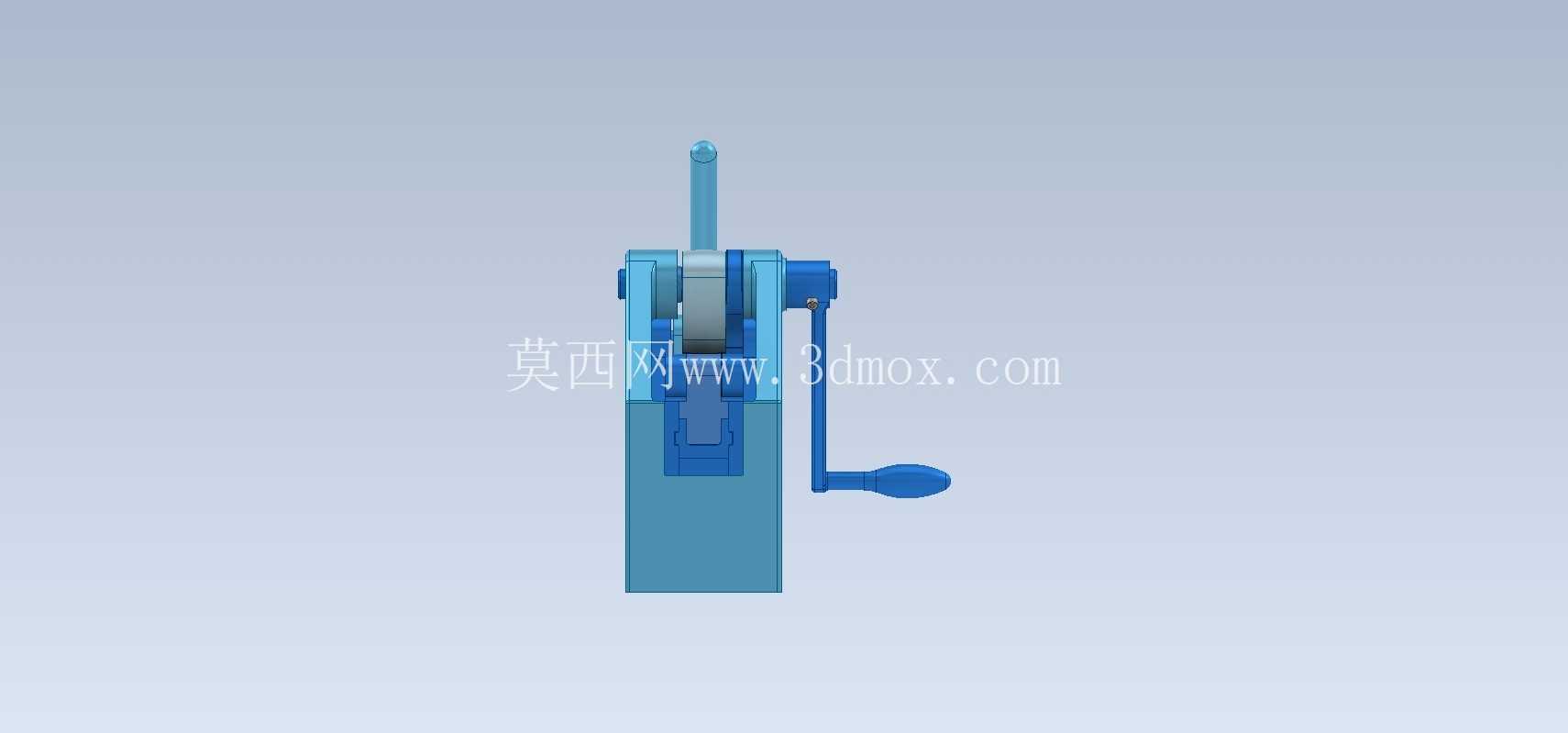

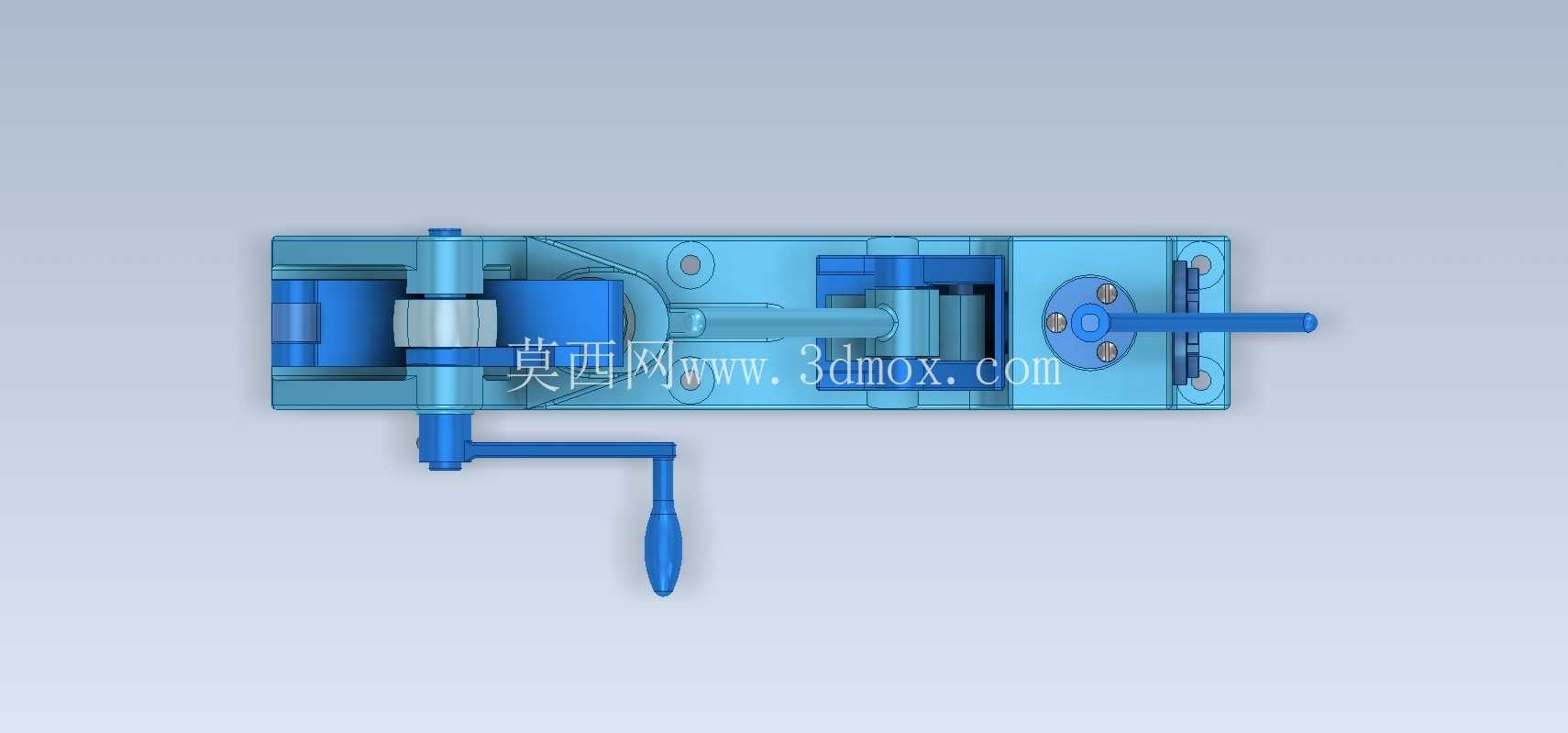

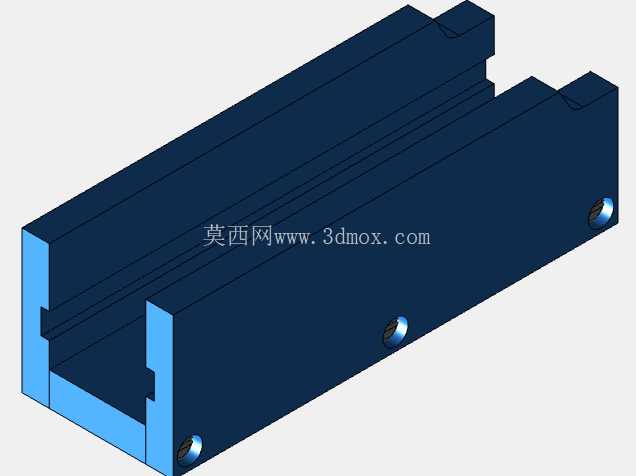

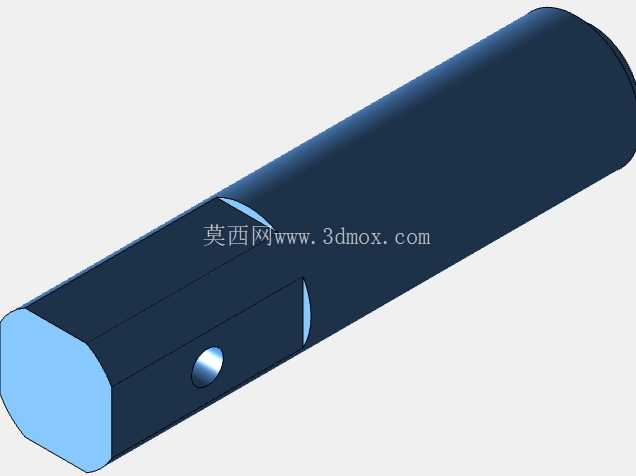

整套夹具的底座采用一体化的立式安装结构，底部预留的安装孔位可以直接固定在标准铣床或钻床工作台的T型槽上，安装边界控制在小型工作台的可用范围内，不需要额外拓展工作台面，整体重心落在底座几何中心附近，手动操作杠杆手柄时不会出现侧倾晃动的问题。定位部分采用V型块配合顶紧销的结构，针对连杆类零件的杆身外圆做径向定心，同时端面的定位销抵住连杆的轴向基准面，能保证装夹后连杆的待加工孔位与机床主轴保持同轴，避免装夹偏差带来的加工余量不均问题。

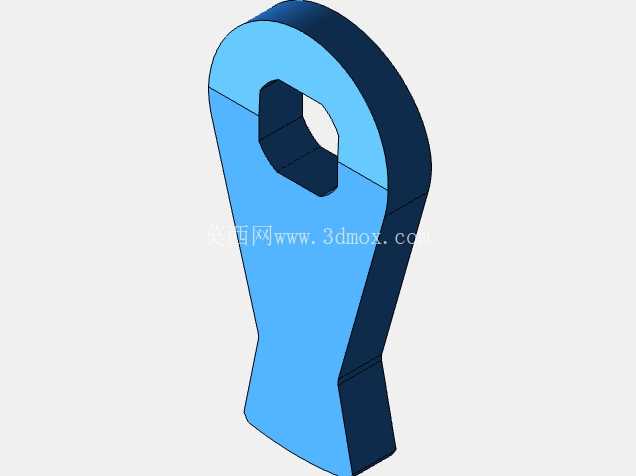

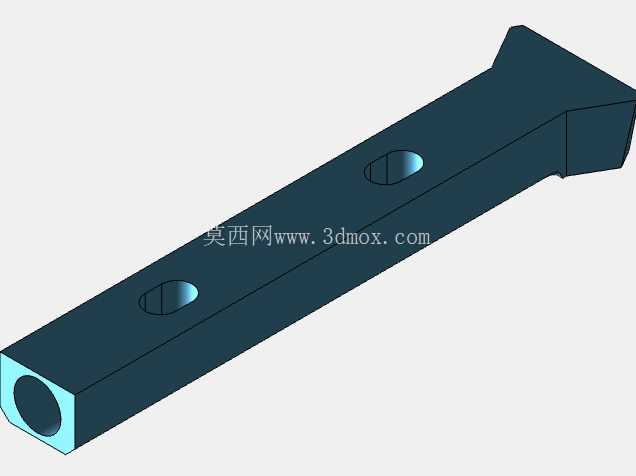

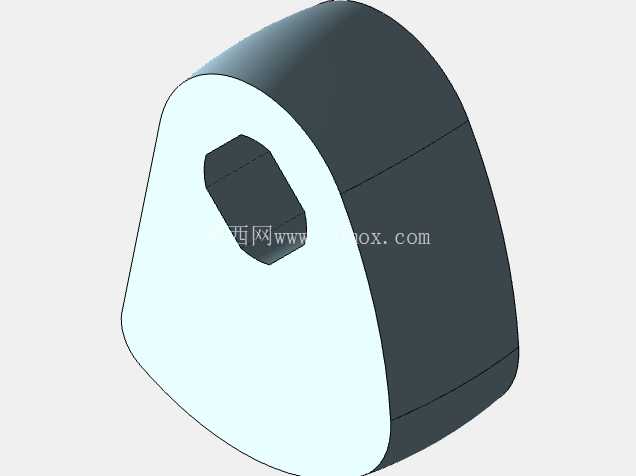

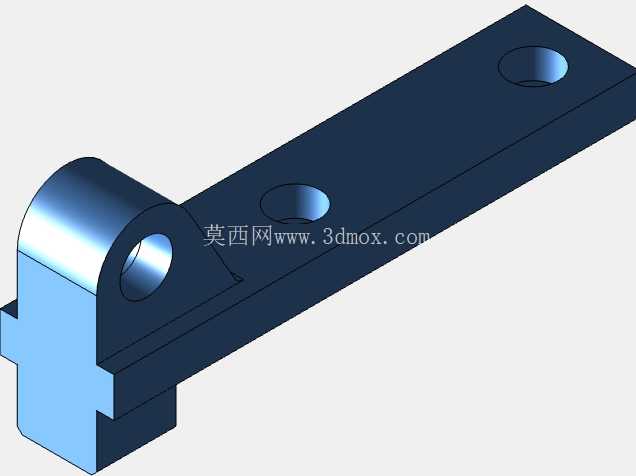

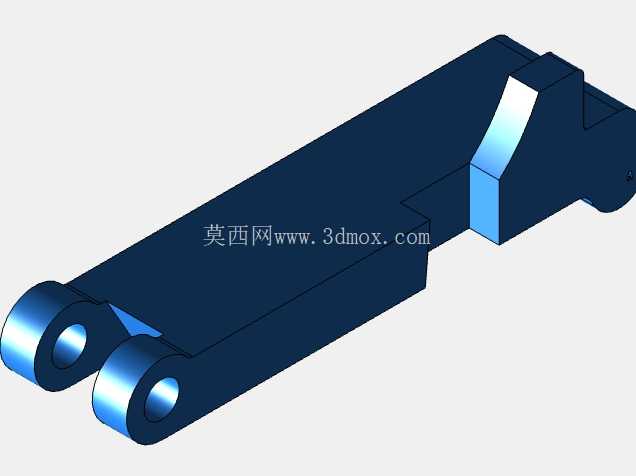

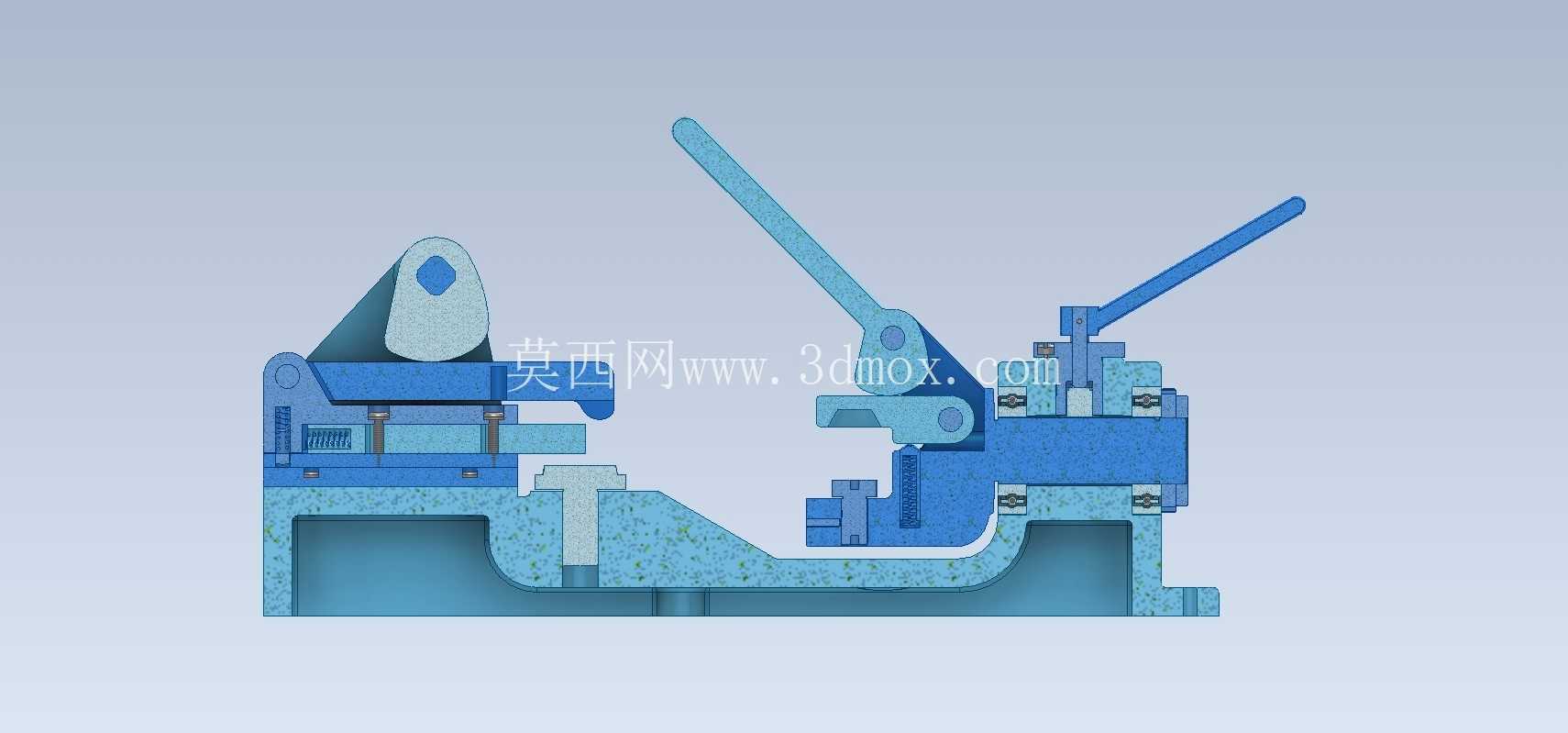

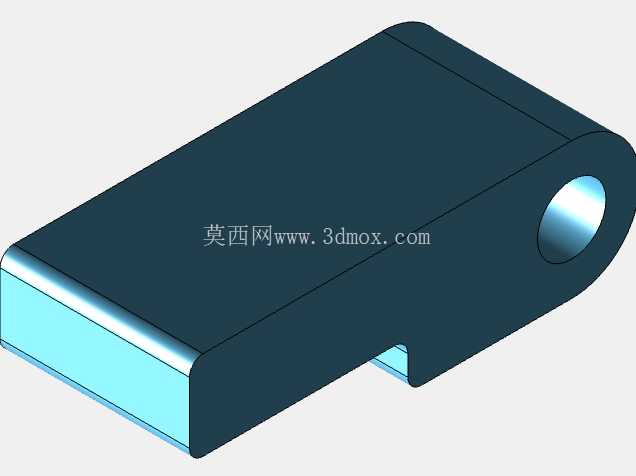

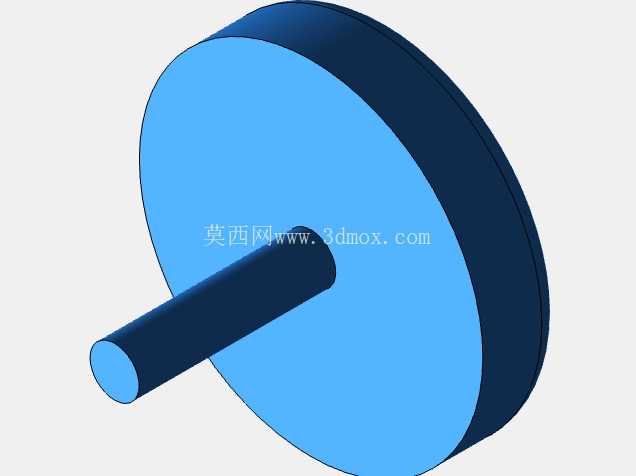

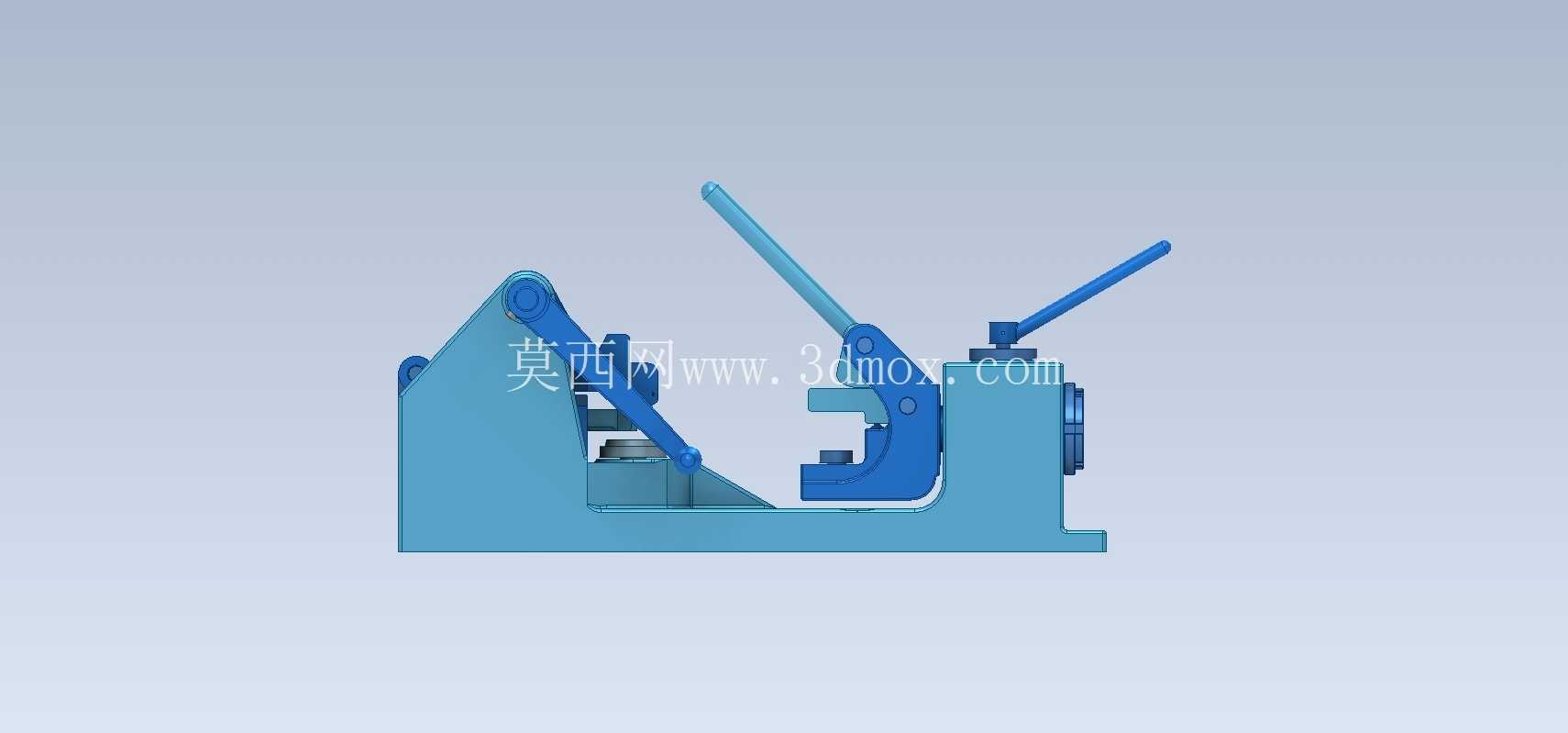

夹紧机构采用连杆式的力放大结构，操作端的长手柄通过铰接的连杆组带动压头下行，操作人员只需要施加较小的扳动力，就能在压头位置获得足够的夹紧力，同时连杆机构具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，不需要额外加装锁紧件。压头的接触面做了圆弧过渡处理，不会在连杆零件的已加工表面留下压痕，适配不同批次杆径公差在合理范围内的连杆零件，不需要频繁调整压头位置。侧面的辅助定位手柄可以快速调整定位销的伸出长度，装卸零件时只需要扳动侧面手柄就能退出定位销，不需要额外工具就能完成工件的取放，单工位装夹耗时能控制在十秒以内，适配小批量加工的节拍要求。

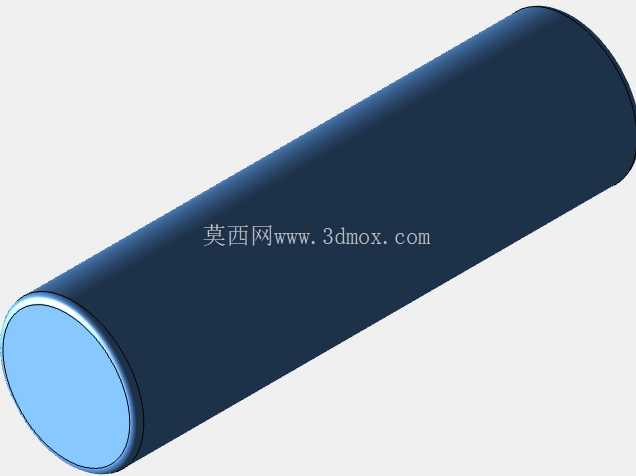

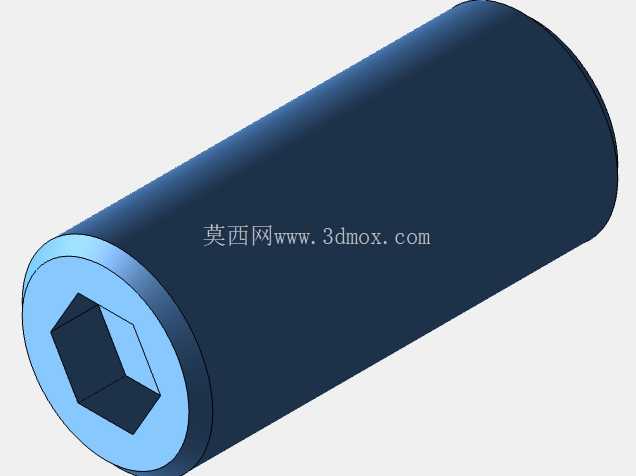

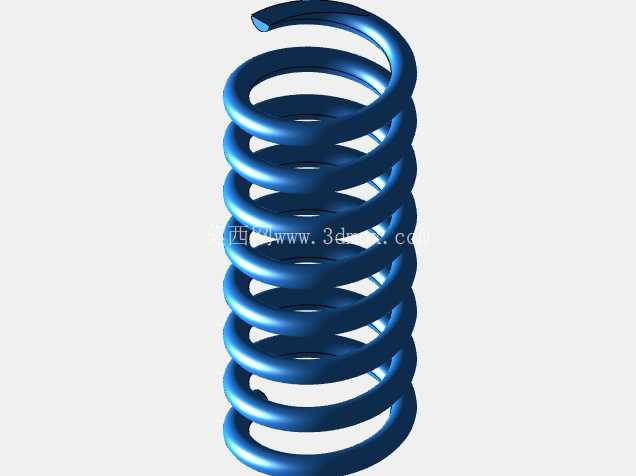

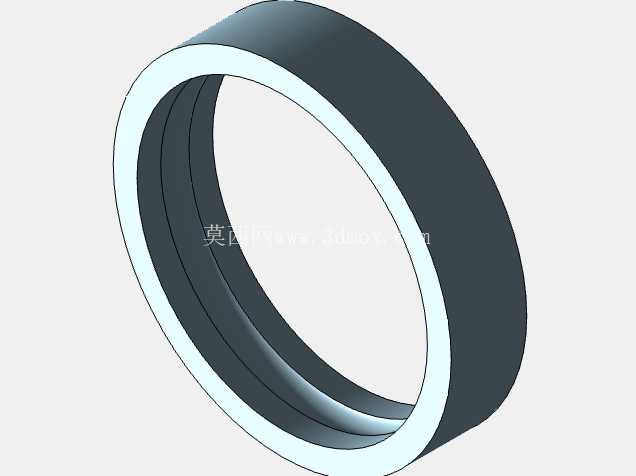

设计思路上完全遵循基础工装的实用性原则，所有铰接位置都采用标准圆柱销连接，易磨损的压头、V型块定位面都设计成可更换结构，长期使用出现磨损后只需要更换对应配件，不需要整体报废夹具。整体结构的零件全部采用常见的型材与标准件加工，没有特殊的异形结构，普通的铣、钻工序就能完成所有零件的加工，制造成本低，加工周期短，十分适合作为三维建模练习、夹具原理教学的实操案例。从外形尺寸来看，整套夹具的总高度控制在手动操作的舒适区间内，操作人员站在工作台前扳动手柄时不需要抬臂或弯腰，操作手柄的长度经过力臂计算，既保证足够的夹紧力，也不会因为力臂过长导致操作时碰到周边设备。所有运动部件的行程都做了限位设计，扳动手柄到极限位置时刚好达到额定夹紧力，不会出现过行程导致的机构卡死或零件变形问题。

在建模练习层面，这套夹具的结构涵盖了铰接配合、同轴定位、运动限位等常见的机械结构知识点，建模过程中需要注意各个铰接孔的同轴度公差、运动部件的间隙预留，才能保证模拟运动时不会出现干涉，和实际加工装配的要求一致。定位V型块的角度采用通用的90度设计，适配绝大多数圆形截面杆类零件的定心需求，除了连杆零件之外，更换不同规格的压头之后也能用于其他小尺寸轴类零件的装夹，具备一定的通用工装属性。底座上的排屑槽设计能让加工过程中产生的切屑顺着斜面滑落，不会堆积在定位面上影响装夹精度，日常清理只需要用毛刷清扫即可，维护难度极低。
