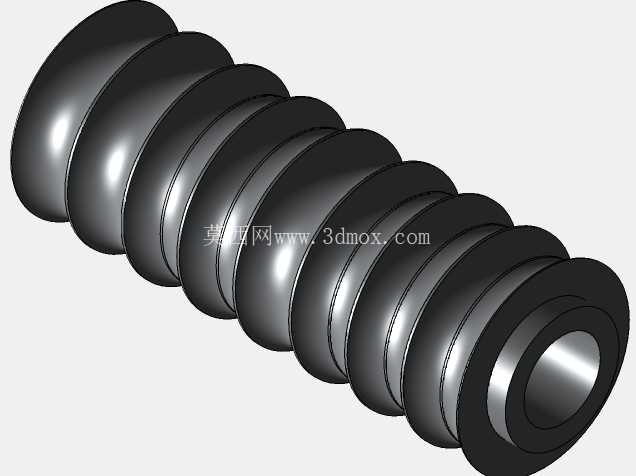

波纹结构机械操作握持手柄

　　这类带连续环形波纹的握持手柄，在各类手动调节机械结构里应用十分广泛，从台式工装的进给调节、小型设备的档位切换，到检修工装的锁紧操作，都能见到这类结构的身影。不同于光滑圆柱手柄，波纹结构的设计核心是增大握持接触面的摩擦力，即便操作人员佩戴劳保手套、手上沾有少量切削液或润滑油脂，转动操作时也不会出现打滑脱手的情况，能稳定传递操作扭矩。从结构设计逻辑来看，这类手柄采用一端带内孔的安装结构，内孔可根据配套轴的形式设计成光孔配顶丝、键槽孔或者螺纹孔，直接套装在调节轴端部即可完成固定，不需要额外设计复杂的连接结构，装配效率很高。

　　连续排布的环形凸缘，每一圈的过渡圆角都经过优化，既不会因为棱角过于尖锐硌伤手掌，也能保证每根手指贴合时都有对应的受力卡位，长时间反复操作也不容易产生握持疲劳。整体外形采用分段等径波纹排布，从安装端到握持端的直径渐变过渡，安装端直径略小，能避开周边的设备壳体凸起，不会在转动过程中与周边结构发生运动干涉；握持端的波纹外径根据成年人手掌抓握的舒适尺寸设计，单手握持时手指能自然卡入波纹间隙，转动发力的角度更符合人体工程学，不需要刻意调整手部姿势就能完成整圈旋转操作。

　　在实际设备选型中，这类手柄常被用在机床的进给微调轴、小型输送设备的张紧调节端、工装夹具的锁紧轴上，相比星形把手、直纹滚花手柄，它的握持接触面积更大，传递相同扭矩时手掌受到的压强更小，适合需要频繁转动调节的工位。设计这类结构的三维模型时，要重点注意波纹段的拔模角度，若采用注塑或压铸工艺生产，每一圈凸缘的脱模斜度需要控制在合理范围，避免生产时出现粘模问题；内孔与轴的配合公差要根据使用场景选择，频繁拆装的场景选用间隙配合，长期固定不拆卸的场景可选用过渡配合加顶丝固定的形式，保证连接可靠性。

　　另外，手柄的端面做了内凹沉孔设计，安装后轴端不会突出手柄端面，避免操作时轴端刮蹭操作人员手部，也能减少外部灰尘、切削液进入配合间隙，延长连接部位的使用寿命。波纹的间距设计也有讲究，间距过大会减少手指卡位的数量，握持时容易打滑，间距过小则会让手指无法顺利卡入间隙，失去防滑的作用，常规工况下的波纹间距控制在12-18mm区间，适配大多数成年人的指节宽度，能兼顾防滑性能和握持舒适度。这类手柄的材质选择范围较广，载荷较小的场景可采用增强尼龙注塑成型，重量轻且绝缘性能好，适合电器设备的调节部位；载荷较大、需要传递大扭矩的场景可采用铝合金压铸或者钢材车制而成，表面做发黑或镀铬处理，提升耐磨和防锈性能，适应车间多油污、多粉尘的复杂工况。在三维建模过程中，波纹段的构建可采用螺旋扫描或者阵列凸缘的方式实现，要注意每一圈凸缘的根部圆角处理，避免应力集中导致受力时出现断裂，尤其是金属材质的手柄，根部圆角半径不能小于0.5mm，才能满足强度要求。安装边界方面，手柄装配后需要预留足够的手部操作空间，转动半径范围内不能有其他设备构件遮挡，通常要在手柄外径外侧预留至少30mm的无遮挡空间，保证操作人员能完整握住手柄完成旋转操作，不会因为空间局促导致操作不到位或者手部磕碰。
