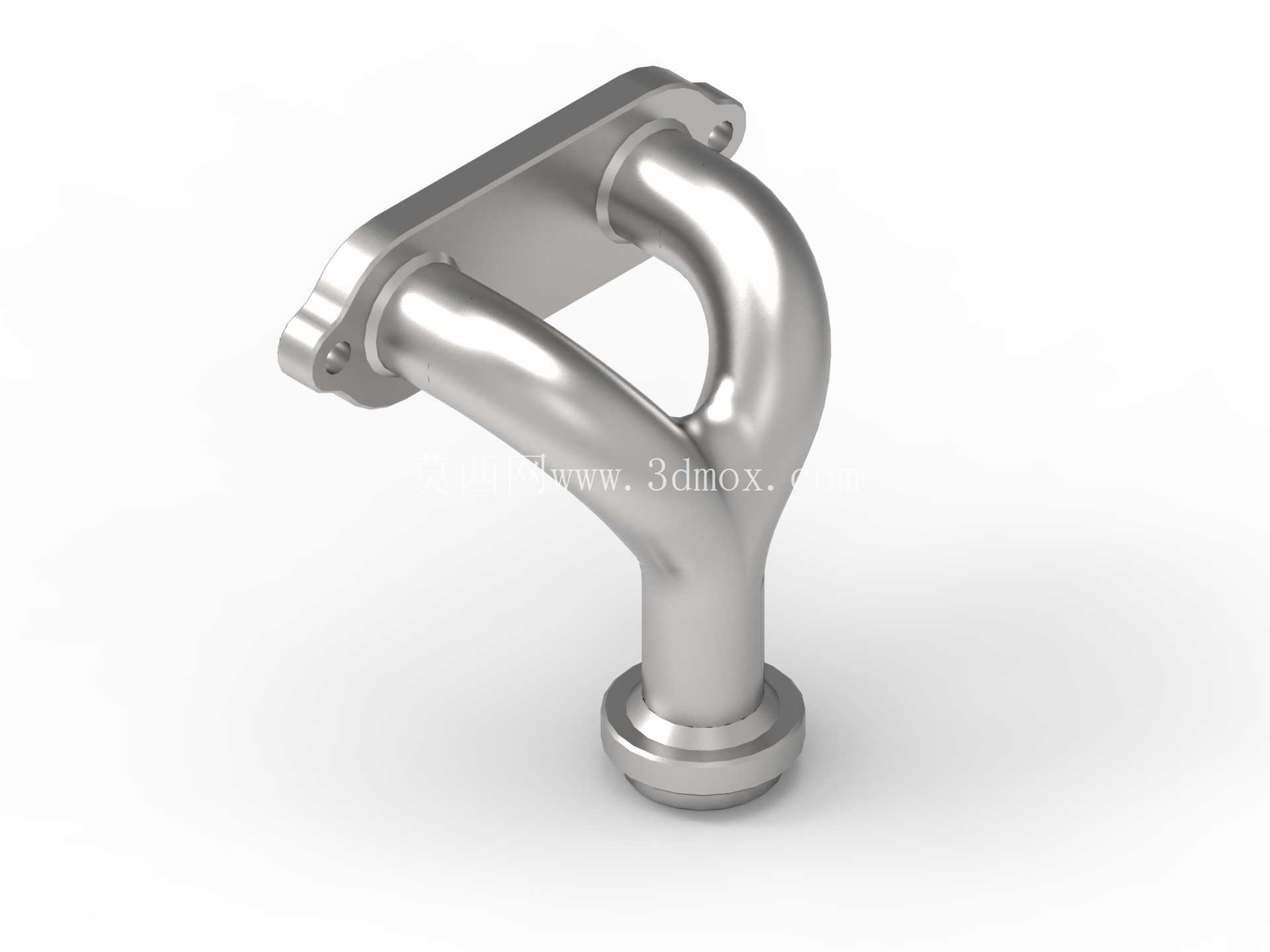

双通路一体法兰连接金属歧管结构

　　在流体输送系统的管路布局中，这类双通路一体歧管常被用于需要将单路介质分流为两路、或是将两路介质汇流为单路的工位，常见于小型动力单元的油路排布、冷却系统的水路分配、低压气动系统的气路转接场景，相比采用多个弯头、三通拼接的管路结构，一体成型的歧管能大幅减少管路接头数量，降低介质泄漏的风险点，同时缩减管路占用的安装空间，让紧凑布局下的管路排布更规整。从结构设计来看，该歧管采用一体流线型过渡设计，两个分流支路的弯曲段做了大圆角顺滑处理，没有直角弯折结构，能有效降低介质在管路内的流动阻力，减少介质流经弯折处时产生的紊流与压损，避免直角结构长期受介质冲刷出现的局部磨损问题，提升管路长期运行的稳定性。

　　安装端采用带安装孔的法兰盘结构，法兰端面为平面密封形式，可配合密封垫片实现与对接端的可靠密封，法兰上的两个安装孔可通过螺栓完成快速固定，安装时无需额外调整管路角度，法兰盘的定位基准与下方出口的同轴度公差控制在合理范围内，能保证安装后管路无额外装配应力。下方的单路连接端采用凸缘式接口结构，可适配快插接头、卡套接头或是焊接连接，接口的外径尺寸与壁厚满足常规低压流体输送的强度要求，管壁厚度均匀，在承受常规管路工作压力时不会出现变形或渗漏问题。设计过程中需要重点关注两个分流支路的流道对称性，保证两路介质的流量分配偏差控制在允许范围内，同时要对弯曲段的壁厚做校核，避免弯折处因工艺成型问题出现壁厚减薄，导致承压能力不足。

　　安装边界方面，法兰端的安装孔间距、下方接口的伸出长度、两个支路的弯曲外轮廓尺寸都经过适配性设计，可直接替换同安装尺寸的拼接式管路组件，不需要对周边安装位做额外修改，适配多数紧凑型流体输送单元的安装空间要求，在装配时只需将法兰端与对接面贴合，穿入固定螺栓按规定扭矩拧紧，再将下方接口与对应管路连接即可完成装配，后期维护时拆卸也十分便捷，不需要拆解周边其他管路组件。这类一体歧管的流线型外壁没有多余的凸起或棱角，表面光滑，不易积存灰尘或介质残留，在有清洁要求的应用场景中也能满足日常清洁维护的需求，金属材质的结构具备足够的刚性，安装后不会因管路振动出现松动或位移，能长期保持管路连接的可靠性。
