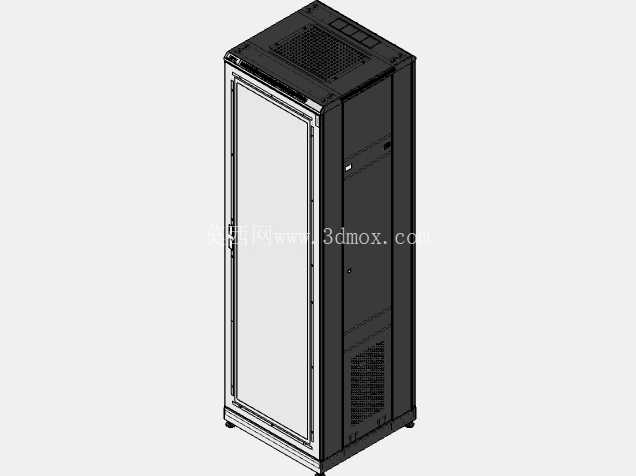

42U标准全高通讯服务器机柜机架结构

　　在数据中心建设、企业IT机房部署、工业自动化控制系统集成的场景中，机架类设备是承载所有IT硬件、通讯模块、工业控制单元的核心基础载体，本次呈现的全高机架结构，完全围绕工程现场的实际安装、运维、散热需求完成全参数化设计，适配绝大多数标准19英寸设备的安装要求。从安装边界来看，整体高度遵循42U标准机架规格，内部导轨预留了可调节安装位，能够根据不同深度的交换机、服务器、工控机设备调整安装纵深，底部配置的调平脚座，可应对机房地面存在的微小高度差，保证机架整体垂直精度，避免层板受力不均导致设备形变，也能减少设备运行时的共振传导。

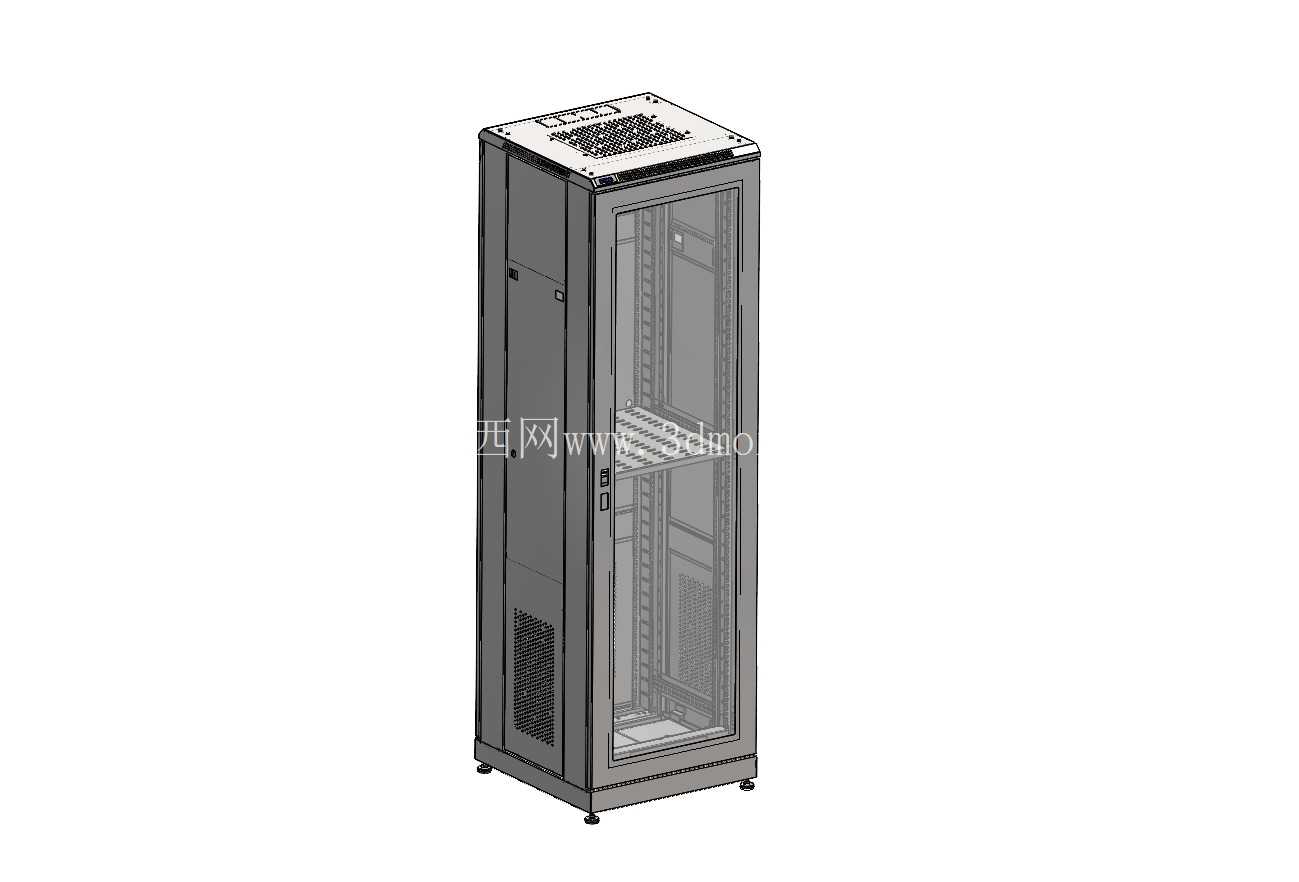

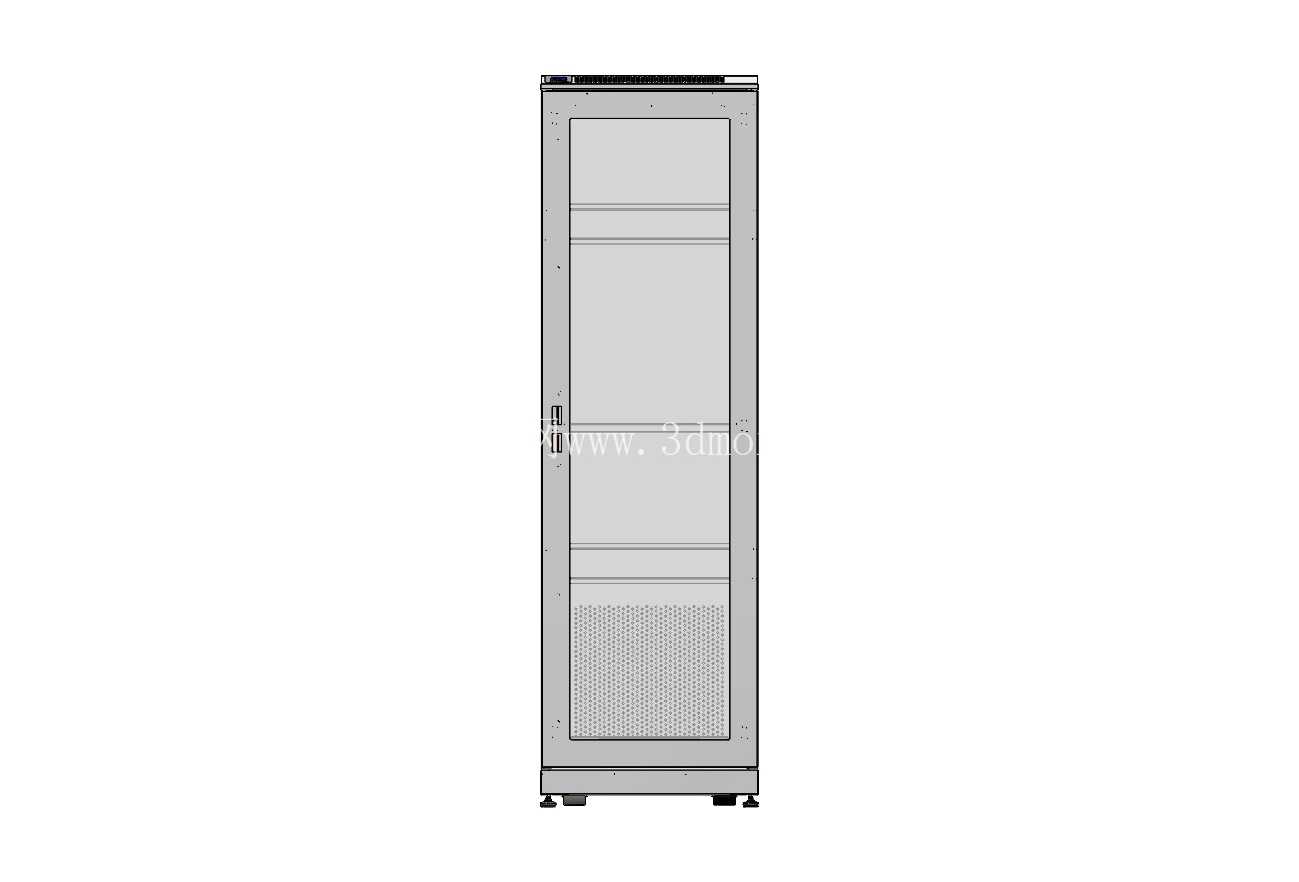

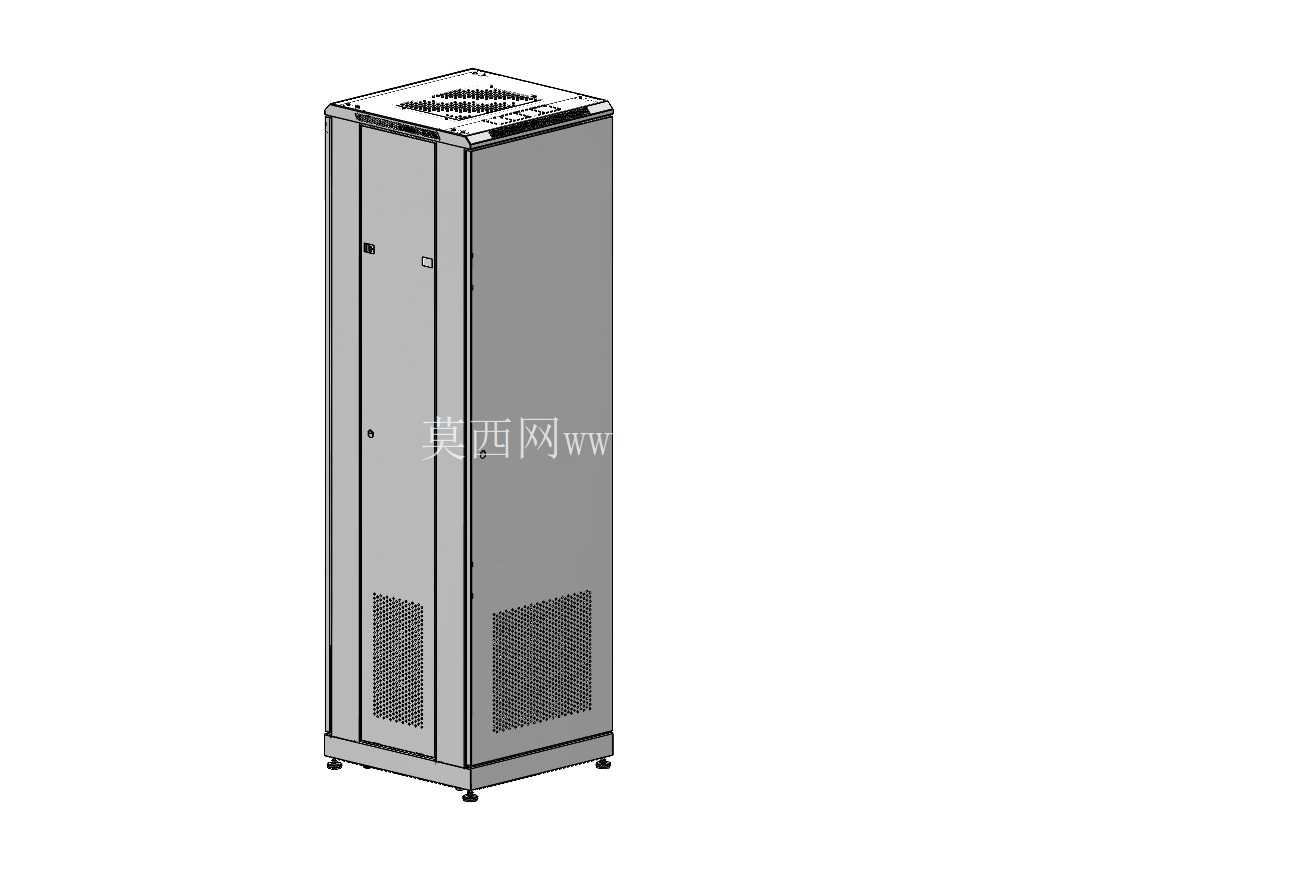

　　结构设计层面，前门采用透明可视面板搭配下部通风格栅的组合，运维人员无需开启柜门即可直接观察内部设备的运行指示灯状态，减少不必要的开门操作对机房冷通道气流的干扰；顶部与侧面板均预留了通风开孔，形成下进上出的顺畅散热风道，配合机房精密空调的送风路径，可有效带走设备高密度运行产生的热量，避免局部热岛效应影响硬件寿命。侧面板采用可拆卸式卡扣固定结构，当需要进行大规模设备上架、线缆梳理、内部配件更换时，可直接拆下整块侧板，获得充足的操作空间，无需在狭窄的机架正面费力操作，大幅降低现场运维的操作难度。

　　层板设计充分考虑了不同设备的承重需求，可根据设备重量选择不同安装点位，承重区域做了加强筋结构处理，避免长期承重出现下弯变形；机架整体框架采用折弯焊接一体结构，边角处做了圆弧过渡处理，避免设备上架过程中剐蹭设备外壳或划伤运维人员，框架预留的接地螺柱可直接连接机房接地网，保证设备运行的电气安全。在实际工程应用中，这类机架不仅可用于传统数据中心的服务器、交换机部署，也可作为工业现场的自动化控制柜载体，安装PLC模块、工业交换机、工控主机等设备，兼容标准19英寸安装尺寸的所有工业及IT类硬件，无需额外定制安装支架。

　　设计过程中充分考虑了现场布线需求，顶部预留的线缆过孔可配合机房走线架完成强弱电分离布线，后部预留的理线架安装位可对设备电源线、网线、光纤进行有序梳理，避免线缆杂乱遮挡通风路径，也方便后期故障排查时快速定位对应线缆。底座的调平结构调节范围覆盖了机房地面常见的5-15mm高度差，调平完成后可通过锁紧螺母固定位置，避免长期使用过程中调平脚出现位移；机架底部预留的固定孔位，可配合膨胀螺栓将机架与地面牢固固定，在多机架并排安装时，侧面预留的连接孔位可将相邻机架连为整体，提升整列机架的结构稳定性，避免意外碰撞导致机架倾覆。从结构建模的细节来看，所有安装孔位均遵循标准机架孔距要求，无需二次打孔即可直接适配标准机柜螺丝，面板的通风孔开孔率经过测算，在保证结构强度的前提下最大化通风面积，透明前门采用内嵌式安装，与框架齐平，减少对冷通道空间的占用，也避免开关门时与相邻机架或通道内的运维设备产生干涉。
