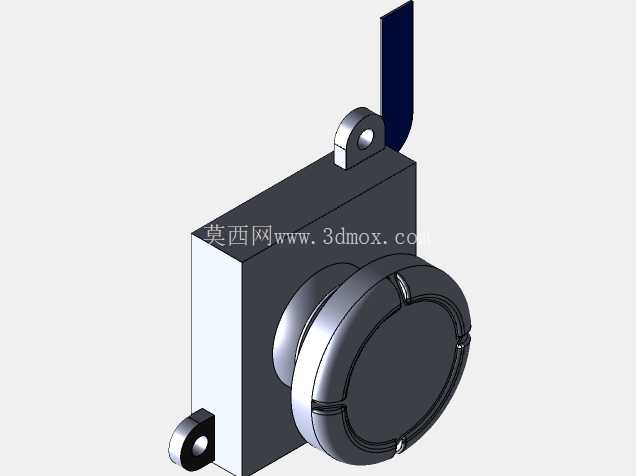

任天堂Switch摇杆组件三维结构复刻

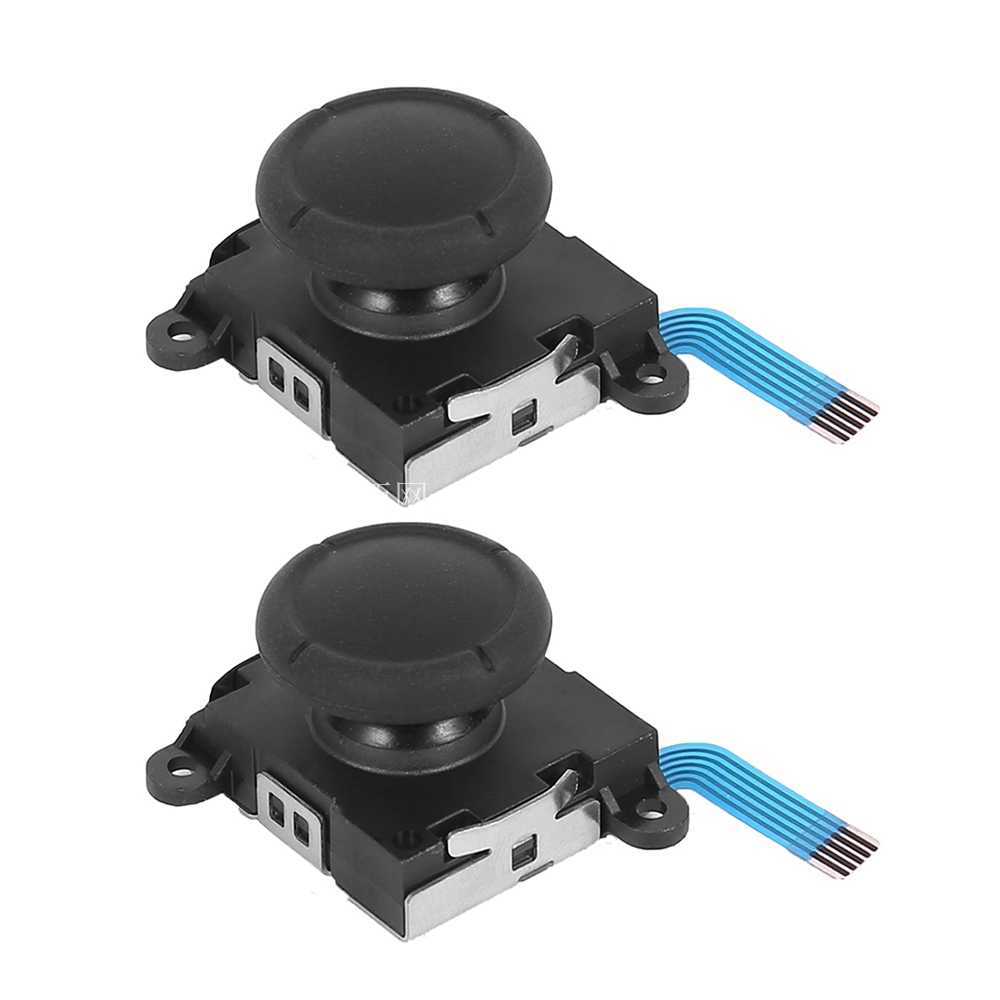

这款摇杆组件是手持游戏交互设备的核心输入部件，日常使用中直接承接用户拇指的操作输入，将物理方向偏移量转化为电信号传递给主控单元，实现游戏内视角移动、角色位移、光标操控等核心交互功能，是掌机分体手柄上操作频次最高的部件之一。从结构设计来看，组件整体采用模块化集成思路，将摇杆电位器、复位弹簧、按压触发结构、定位基座全部整合在方形安装基座内，不需要额外拆分装配子部件，适配主机手柄内部紧凑的堆叠空间，安装时仅需对准定位孔锁付螺丝，再将FPC排线接入对应连接器即可完成装配，大幅降低产线组装的工序复杂度。

从安装边界来看，基座两侧延伸出带安装孔的固定耳，两个安装孔的中心距经过精准匹配，完全对应原装手柄内部的螺柱位置，不会出现装配错位的问题；基座底部的金属定位弹片做了折弯处理，既可以在安装时卡入手柄中框的定位槽实现预固定，也能在长期使用中抵消摇杆反复操作产生的细微窜动，避免组件松垮导致的操作虚位。顶部的摇杆帽接触面做了内凹弧面处理，弧度完全贴合拇指指腹的自然曲线，表面的细微磨砂纹理可以提升操作时的摩擦力，长时间游戏操作也不容易出现打滑的情况，帽体与基座之间预留了足够的摆动间隙，全方向推动时不会与基座边缘产生摩擦卡滞。

组件引出的FPC软排线采用多芯平行走线设计，排线长度刚好适配手柄内部从摇杆安装位到主板连接器的走线距离，不需要额外弯折或裁剪，排线端部的金手指做了镀金处理，反复插拔也不容易出现氧化接触不良的问题，排线本身的耐弯折特性可以适配手柄组装时的走线弧度，不会因为装配时的弯折出现线芯断裂。内部的复位结构采用对称式弹簧布局，在摇杆被推动偏离中心位置后，可以提供均匀的回弹力，松开后能精准回到中心原点位置，不会出现偏移导致的游戏内视角自动漂移问题，这也是这类摇杆组件最核心的性能指标——中心定位精度直接决定了操作的跟手程度，尤其是在需要精准瞄准的游戏场景下，细微的中心偏移都会直接影响操作体验。

在结构迭代过程中，优化版本调整了基座的整体宽度尺寸，修正了早期版本与手柄中框存在的装配间隙问题，同时补充了FPC连接排线的完整结构，让整个组件的装配关系和原装部件完全一致，不管是用于手柄维修替换的配件开发，还是用于游戏外设的改装设计，都可以直接参考这个结构进行适配。从实际应用场景来看，这个结构不仅可以用于原装Switch手柄的维修替换，也可以移植到其他自定义游戏手柄、小型手持控制终端、工业手持操控设备上，作为方向输入部件使用，其紧凑的体积和标准化的安装方式，能够适配很多空间受限的手持设备操控需求。

设计过程中对各个活动部件的配合间隙做了精准控制，摇杆摆动的最大倾角符合日常操作的常用角度范围，既不会因为倾角过小导致操作灵敏度不足，也不会因为倾角过大导致组件整体厚度增加，占用过多的内部堆叠空间。基座上的金属屏蔽片既可以起到结构加强的作用，也能屏蔽内部电位器工作时产生的电磁干扰，避免对手柄内部的无线通信模块造成信号影响，这也是很多第三方替换配件容易忽略的细节——很多非原厂摇杆在使用时会出现手柄蓝牙信号不稳定的问题，本质就是缺少屏蔽结构导致的电磁干扰。整个组件的所有配合面都做了公差匹配，活动部件之间的间隙控制在合理范围内，长期反复操作也不会出现明显的磨损松旷，能够满足手持设备高频次操作的使用寿命要求。
