标准比例简化结构人体假人三维建模

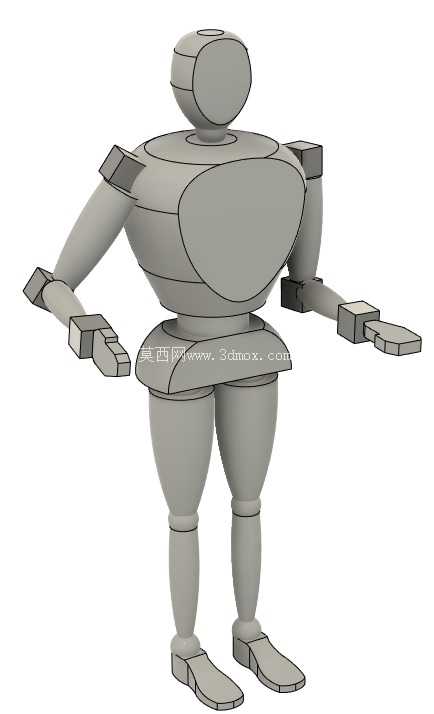

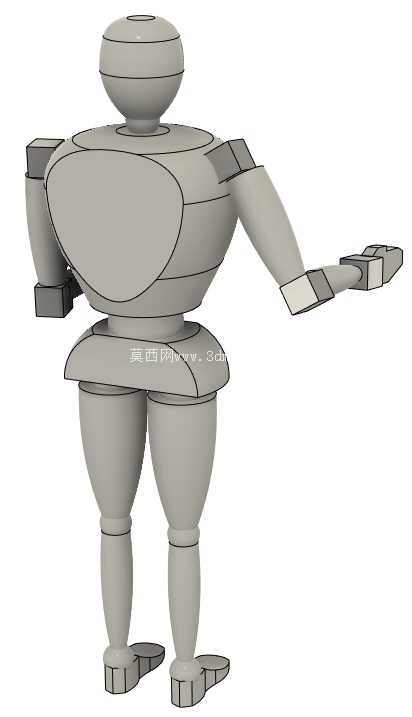

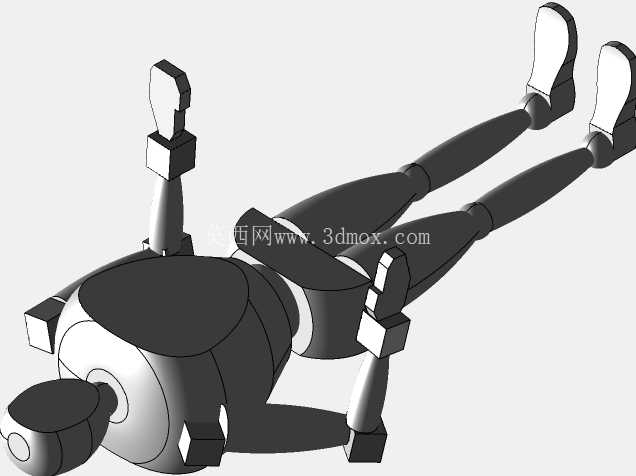

　　这款假人模型采用分块式的简化几何结构搭建，头、颈、躯干、上臂、前臂、手、大腿、小腿、足各段都用规则的回转类几何特征拼接，没有冗余的曲面碎面，各肢体段的连接位置预留了符合人体关节转动范围的基准参考，在做工位操作 reach 验证的时候，可以直接通过调整各段的相对角度，模拟不同操作姿态下的人体可达范围，不需要额外做骨骼绑定这类复杂操作，对于结构工程师来说，直接拖拽调整各部件位置就能快速完成姿态适配，比带复杂骨骼绑定的高精度模型效率高很多。从实际使用场景来看，这类假人模型最常被用在生产线工位设计阶段，比如装配工位的物料架摆放高度验证，操作按钮的安装位置校核，工装夹具的操作空间预留检查，还有特种设备的操作室人机布局验证，这些场景不需要还原真实人体的外观细节，只需要保证各肢体的尺寸比例符合成年人体的通用百分位数据，就能在设计阶段提前规避操作空间不足、物料拿取距离过远、操作姿态不符合人体工学这类后期投产才会暴露的问题。在人机工程验证、工装夹具适配、工位布局仿真这类实际工程场景里，标准化的人体假人模型是结构设计阶段绕不开的参考载体，不同于高精度医疗级人体建模，面向工业场景的假人模型不需要还原肌肉纹理、皮肤细节这类非必要特征，核心要保证的是各肢体段的比例符合通用人体尺寸标准，关节活动边界符合人体运动学限制，同时模型结构足够轻量化，能在大型装配体里流畅调用，不会因为面片数过高拖慢整体装配的运行效率。

　　模型的躯干部分采用了宽肩窄腰的通用成年男性上体比例，胸腔位置的轮廓做了平滑过渡处理，没有突出的棱角，在做穿戴设备适配、安全防护装置验证的时候，不会因为模型本身的尖锐特征出现干涉误判；手臂部分的分段长度参考了立姿操作时的上肢活动范围，上臂与前臂的长度比例符合立姿作业的通用尺寸，手部简化为方块式结构，不需要还原手指细节，因为大部分工业场景的人机验证只需要确认手部的可达位置，不需要模拟精细的手指抓取动作，这种简化处理能大幅降低模型的文件体量，在整条生产线的装配仿真里，可以同时调用多个假人模型模拟不同工位的操作人员，不会出现软件运行卡顿的问题。下肢部分的分段同样遵循立姿人体的尺寸比例，大腿、小腿的长度匹配成年人体立姿时的重心位置，足部做了简化的平底结构，在模拟立姿操作的时候，可以直接将足部约束在地面基准面上，不需要额外调整平衡姿态，快速完成立姿状态的定位；腰部分段的转动范围参考了人体腰部的前屈、侧转角度限制，在模拟弯腰取物、转身操作这类姿态的时候，不会出现超出人体活动极限的不合理姿态，保证仿真结果的参考价值。

　　在设计思路上，这款模型刻意规避了所有非必要的细节特征，所有几何特征都采用参数化可编辑的结构搭建，工程师可以根据具体验证场景的需求，快速调整各肢体段的尺寸，适配不同百分位的人体尺寸，比如针对亚洲人群的工位验证，可以适当缩短上下肢长度，调整肩宽尺寸，针对欧美人群的场景则可以对应放大各段尺寸，不需要重新建模，只需要修改对应特征的参数就能完成适配。模型的所有连接位置都设置了统一的基准轴与基准面，调整姿态的时候可以直接以基准为参考转动部件，不会出现转动轴偏移导致的姿态错位问题，各部件之间没有多余的配合约束，导入到不同的三维软件环境里都能快速完成姿态调整，不会出现配合报错、约束冲突的问题。

　　从安装边界与空间占位来看，模型的立姿状态下的横向、纵向、高度方向的占位尺寸都符合通用成年人体的外围轮廓尺寸，在做通道宽度验证、安全距离校核的时候，直接测量假人模型与周边设备的间隙，就能得到符合实际情况的安全距离数据，不需要额外添加轮廓包络；在坐姿场景的验证里，可以通过调整大腿、腰部的角度，快速切换到坐姿状态，适配操作台高度、座椅调节范围这类场景的验证需求，不需要单独搭建坐姿人体模型。不同于展示类的人体建模，这款模型的所有结构设计都服务于工业场景的工程验证需求，没有任何为了视觉效果添加的冗余特征，每一段几何结构的尺寸都有对应的人体工学数据支撑，既能保证仿真验证的结果具备实际参考价值，又能兼顾大型装配体里的运行效率，是结构设计阶段做人机工程验证非常实用的参考载体。
