三伺服轴橡胶零件干涉力检测装置

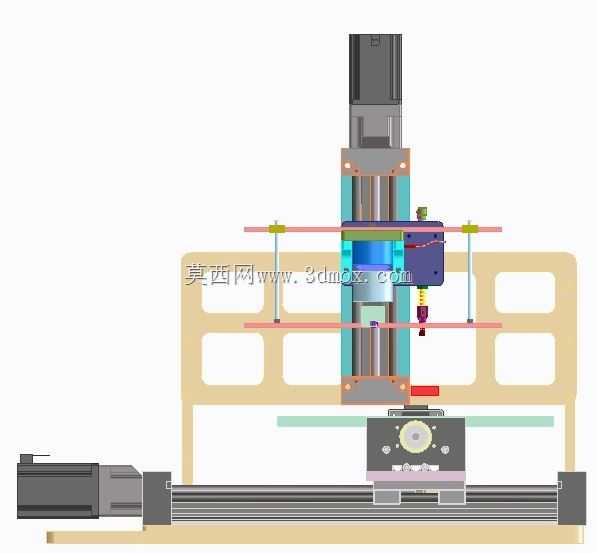

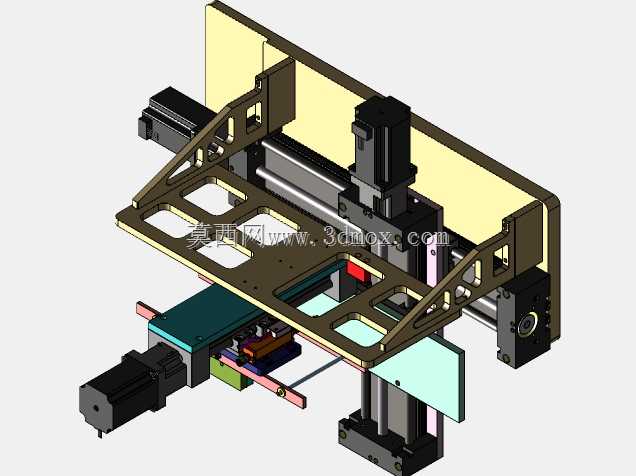

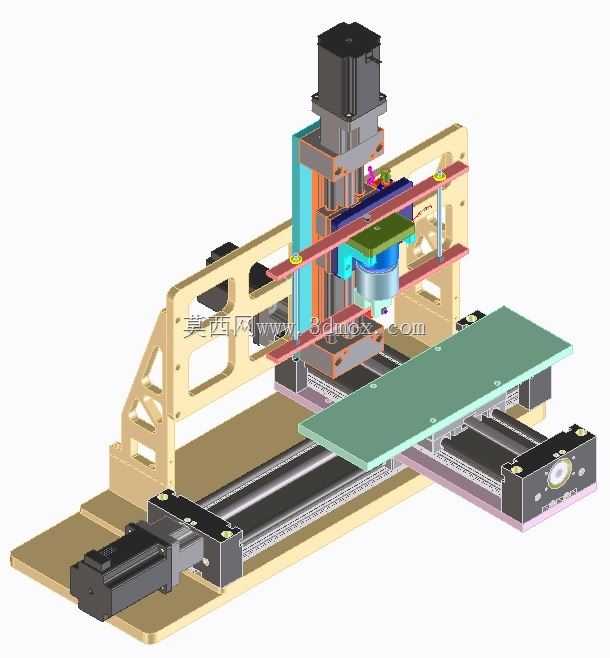

　　这套检测装置的核心应用场景，是橡胶制品生产环节的成品力学性能抽检与制程参数校验环节，尤其适配密封胶条、减震胶垫、异形橡胶结构件这类对压入力、形变干涉力有明确公差要求的零件检测需求，区别于传统的单轴压力测试设备，它能完成多水平面的连续力值采集，还原橡胶零件在实际装配工况下的受力状态。从结构布局来看，设备采用卧式双轴加立式单轴的三轴伺服架构，底部的水平运动轴负责承载待测工件的工装平台做X向进给，行程覆盖常规中小型橡胶零件的全尺寸检测范围，安装基准面预留了通用T型槽与螺纹孔阵列，可快速更换不同工件的定位夹具，不需要额外加工转接板就能适配多品种小批量的检测需求；横跨在平台上方的龙门式框架搭载Y向水平运动轴，负责调整立式检测轴的横向位置，

　　两个水平轴的重复定位精度控制在0.02mm以内，能保证检测压头精准对准待测橡胶件的不同检测点位，避免位置偏差带来的力值测量误差。立式布置的Z轴伺服模组是力值检测的核心执行部件，模组下端集成了力值采集传感器与可更换的压头组件，压头可根据待测橡胶件的接触面形状更换平压头、仿形压头或者球面压头，传感器的采集频率匹配伺服轴的进给速度，能实时记录压头下行过程中不同水平位置、不同下压深度下的干涉力数值，完整复现橡胶零件从接触、形变到达到设计压缩量的全流程力值变化曲线。设计过程中，框架部分采用了铝型材拼焊加加强筋的结构形式，在保证整体刚性的同时控制设备整体重量，避免伺服轴高速运动时产生的结构共振影响力值采集精度；

　　所有运动轴的导轨安装面都做了铣平加工处理，安装基准的平面度公差控制在0.01mm/100mm范围内，保证运动过程的平顺性，不会出现爬行卡顿导致的力值跳变。设备的电气安装区域集中在龙门框架的后侧，预留了伺服驱动器、采集模块的安装位与走线槽，强弱电分离布线避免信号干扰，整体的安装边界尺寸适配常规实验室检测台与车间制程旁的检测工位放置，不需要额外做地基固定，调平脚杯支撑就能满足使用要求。在功能实现逻辑上，三个伺服轴的运动路径可根据待测零件的检测需求做点位编程，既可以完成单点定深压力检测，也能完成多水平面连续扫描式的力值测绘，针对不同硬度、不同形变量的橡胶零件，可单独设置每个轴的进给速度、下压深度、停留时间参数，

　　检测过程中力值超过设定阈值时会自动触发轴停止回退，保护传感器与压头不受过载损坏。不同于实验室专用的大型万能材料试验机，这套装置的结构更紧凑，操作门槛更低，不需要复杂的试样装夹流程，生产线上的质检人员经过简单培训就能完成操作，检测效率能满足产线批次抽检的节拍要求，同时采集到的力值数据可直接导出，用于橡胶零件的配方调整、成型工艺参数优化的参考依据。结构设计时特意将运动部件的防护做了简化处理，导轨与丝杠部分采用可拆卸的风琴罩防护，避免检测过程中掉落的橡胶碎屑进入运动副造成磨损，日常维护只需要定期给导轨丝杠加注润滑脂即可，不需要复杂的校准流程，力值传感器可通过标准砝码快速完成现场校准，保证检测数据的准确性。
