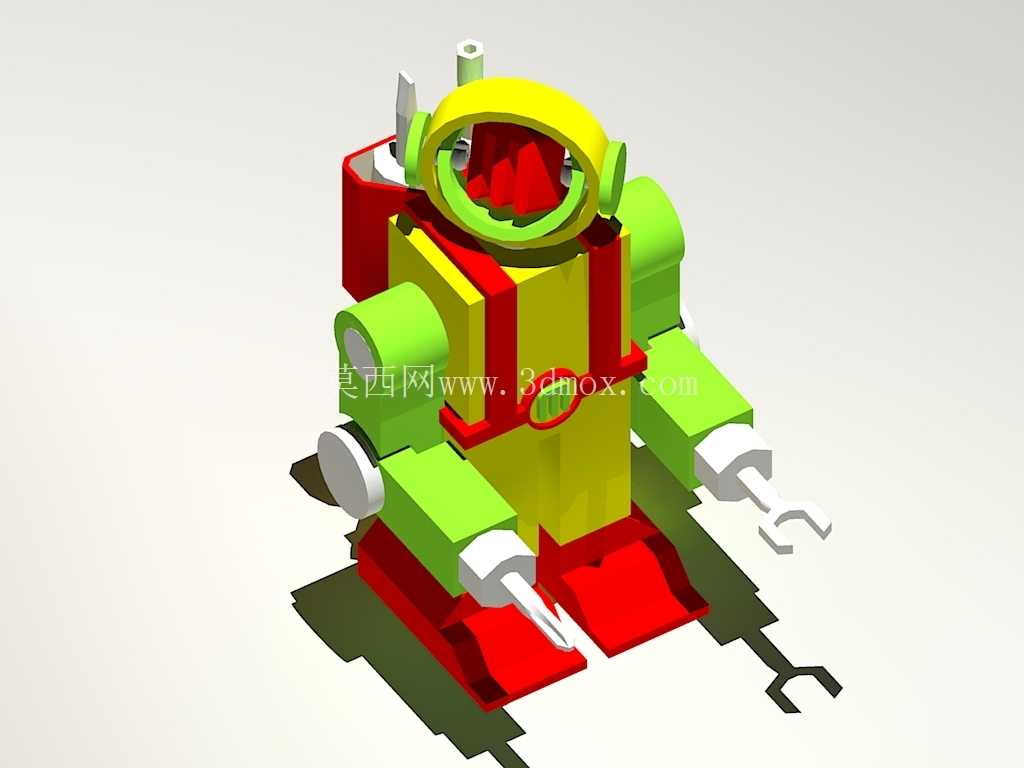

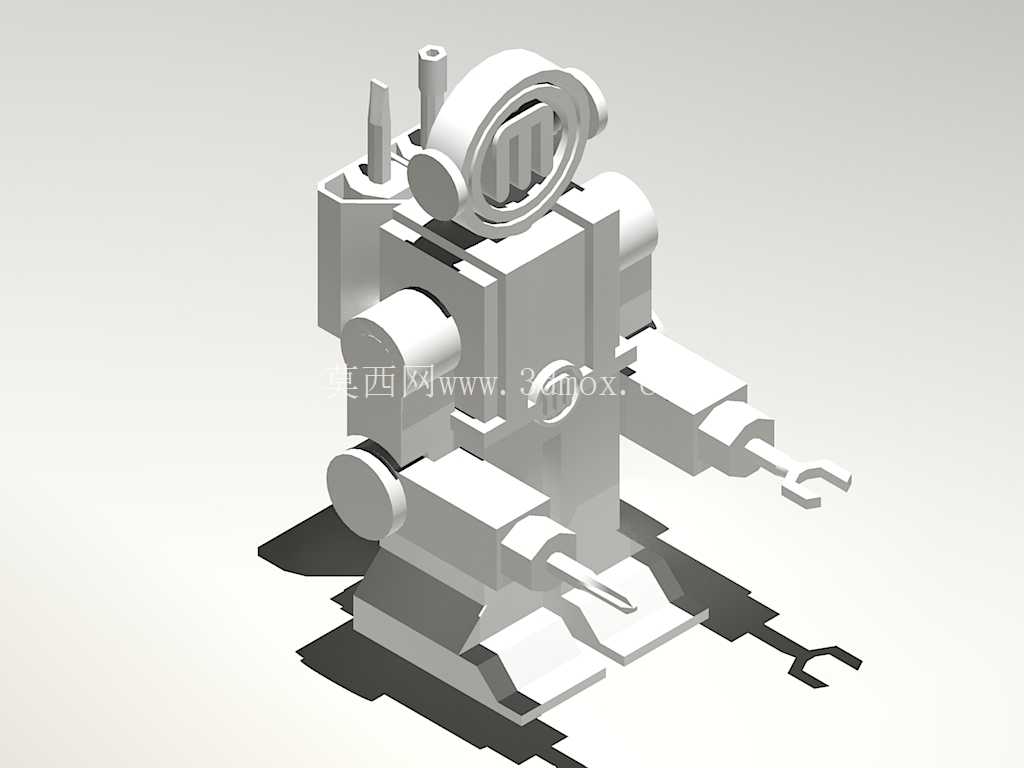

可换工具头模块化桌面机器人摆件结构

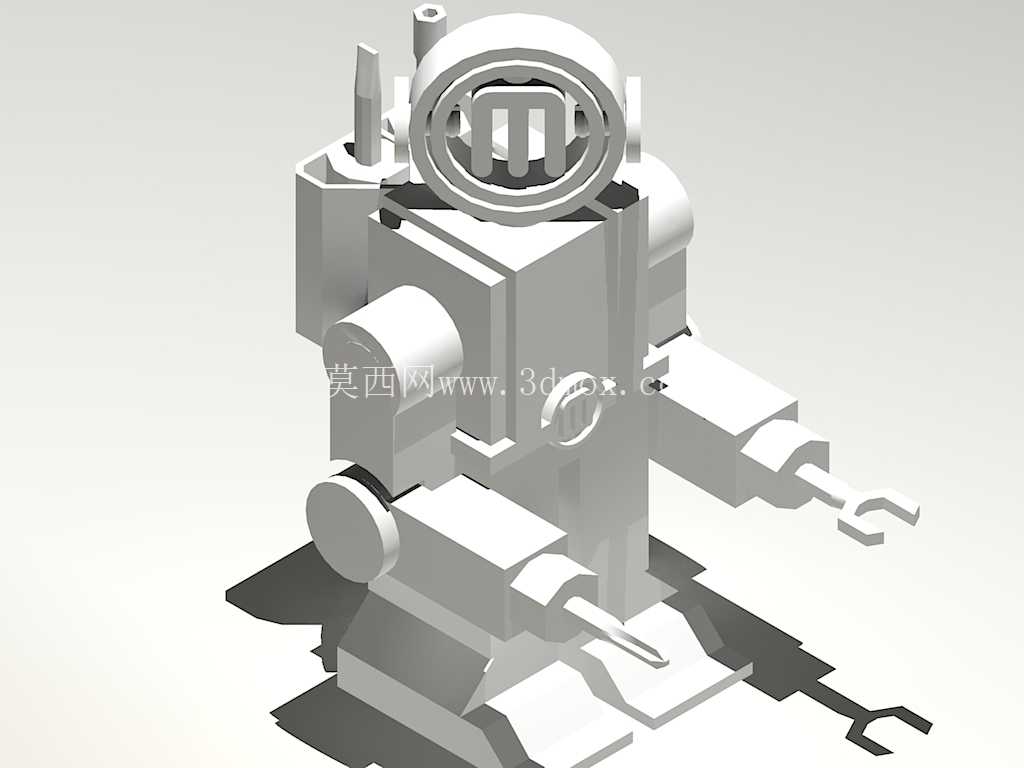

　　头部组件采用独立轴接结构与基座顶部连接，配合轴向限位结构可实现360度水平旋转，旋转阻尼通过轴径公差配合控制，无需额外阻尼件即可保持任意旋转角度的定位，头部集成的品牌标识结构采用一体化成型设计，与头部外壳无拼接缝隙，打印完成后无需二次粘接即可获得完整外观效果。背部设置的收纳背包结构为内嵌式腔体设计，腔体开口与基座背部平面齐平，内部可容纳3组不同规格的可换工具头，腔体边缘设置有限位凸台，工具头放入后不会因日常摆放晃动脱落，取用的时候只需从腔体侧边的缺口处抠出即可，无需额外设置卡扣结构，减少打印支撑的同时降低装配复杂度。该结构最初的设计出发点，是面向桌面级FDM3D打印场景的品牌具象化展示载体，同时兼顾小型桌面操作辅助的实用属性，整体采用立式方正基座布局，主体结构以基座为核心承载单元，所有功能组件均围绕基座完成装配，无需额外支撑框架即可独立放置在平整工作台面，整体占用桌面投影面积不超过120mm*80mm，垂直高度控制在150mm以内，不会遮挡桌面显示器视线，适配多数办公、创客工作台的摆放空间边界。

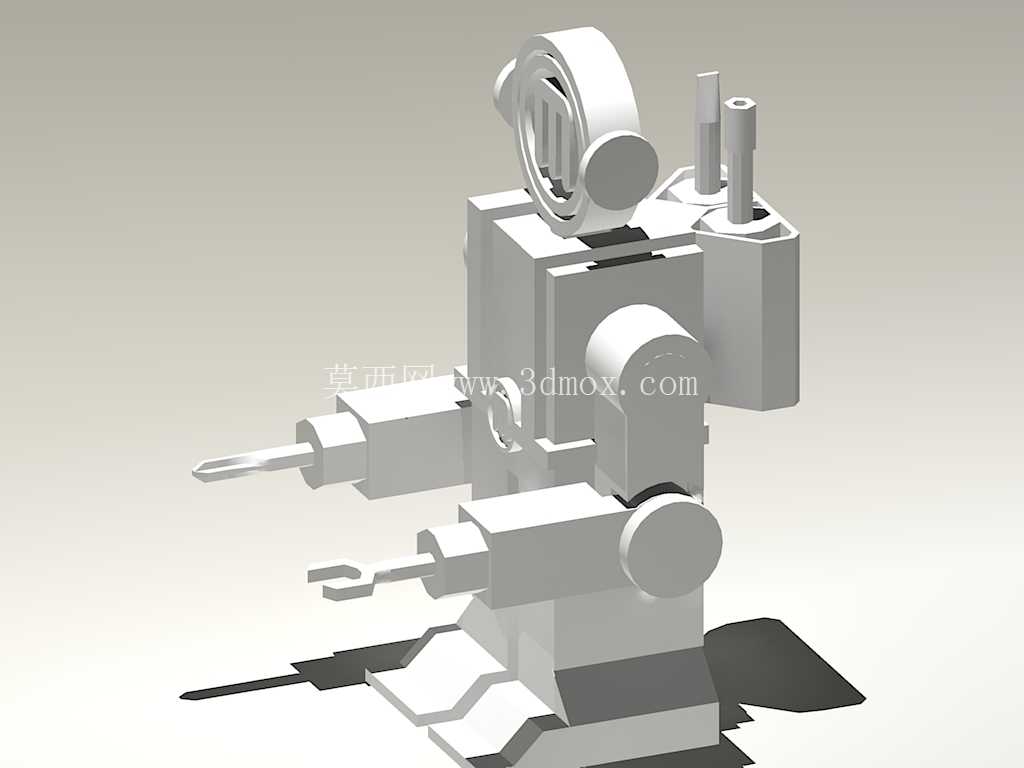

　　双臂组件采用双段式铰接结构，大臂与基座侧面通过销轴连接，可实现水平方向180度摆动，小臂与大臂端部同样采用销轴铰接，可实现垂直方向90度俯仰调节，每个臂端都设置有标准快接接口，可快速更换不同功能的工具头，标配的一字批头、叉形夹具头可满足日常桌面场景下的小型零件拧固、小物件夹取需求，臂杆本身的截面为矩形结构，具备足够的结构刚度，在夹持100g以内的小型物件时不会出现明显形变，也可单独拆下作为手持工具手柄使用，适配接口通用的各类小型批头、夹具配件。

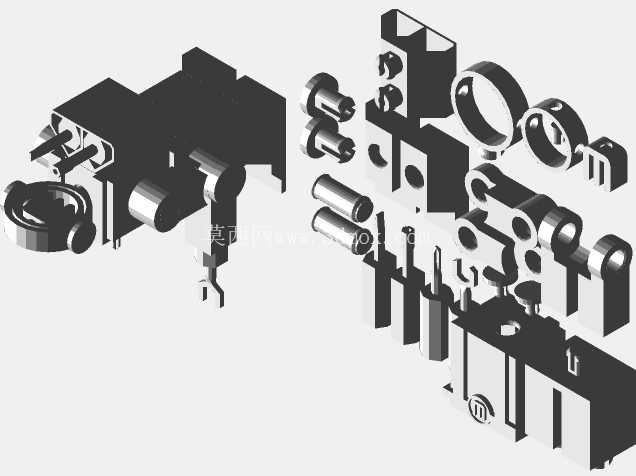

　　整个结构的所有装配孔位均采用公差适配设计，打印完成后只需清理孔位残留的打印支撑即可完成插拔装配，无需螺丝、胶水等额外紧固件，所有棱角位置均做了R2-R3的圆角过渡，既避免了打印过程中出现应力集中导致的层间开裂，也能消除尖锐边角带来的磕碰划伤风险，适合作为桌面展示摆件长期放置。从实际应用场景来看，该结构既可以作为3D打印设备的品牌展示教具，用于创客空间、设备展厅的场景布置，让参观者直观理解3D打印的一体化成型能力，也可作为桌面小型辅助工具，在模型后处理、小型电子元件组装时临时承担夹具、小型螺丝刀的功能，替换不同的工具头即可适配不同的操作需求，头部的旋转结构也可根据使用需求调整朝向，在拍摄3D打印相关教学内容时可作为场景装饰元素提升画面的专业感。

　　结构设计过程中充分考虑了FDM打印的工艺特性，所有悬空结构的倾斜角度均大于45度，除了工具头的细小尖端位置外，其余结构均无需添加支撑即可打印，整体打印填充率设置在20%即可满足结构强度需求，不会出现臂杆断裂、基座变形的问题，不同部件的拼接位置均设计了0.2mm的装配间隙，适配PLA、ABS等常用打印材料的冷却收缩率，不会出现装配过紧插不进或者过松容易脱落的问题。背部的收纳腔体深度设计为35mm，刚好可以容纳最长规格的标配工具头，腔体底部设置有1mm的凸起垫，避免工具头直接接触腔体底部造成磨损，同时也能减少打印时的底部翘曲风险。双臂的铰接销轴与孔位采用小间隙配合，摆动过程中无卡顿、无旷量，长期反复摆动也不会出现磨损松垮的问题，销轴端部做了倒角处理，装配时可以顺畅插入孔位，无需额外打磨。整体结构没有复杂的曲面造型，所有特征均为规则的拉伸、切除特征，在三维建模过程中可以快速完成参数调整，用户可根据自身使用需求调整臂长、腔体尺寸、工具头规格，拓展出更多适配不同场景的功能版本，比如加装小型LED灯头作为桌面小夜灯，或者加装磁性接头吸附小型金属零件，拓展性较强。
