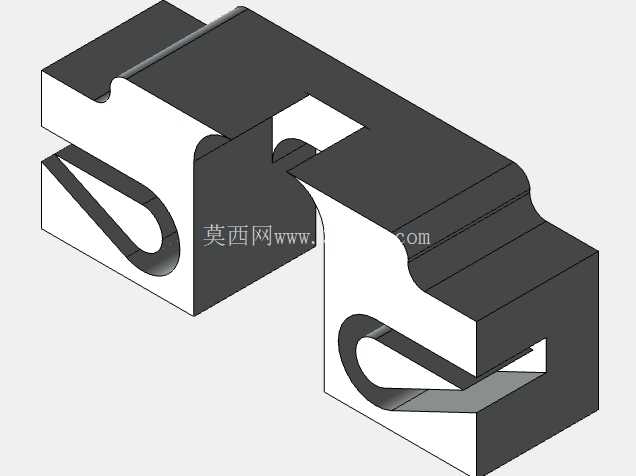

6mm带宽GT2皮带龙门架固定夹结构

在桌面级FDM3D打印机的X轴、Y轴传动系统搭建中，同步带的张紧与固定精度直接决定了运动轴的重复定位精度与打印成品的表面质量，GT2皮带固定器正是针对6mm宽度GT2同步带设计的专用安装固定构件，主要用于将同步带的端头牢靠锁紧在龙门架的运动架板上，为整个同步带传动回路提供稳定的固定锚点。

从实际使用场景来看，这类固定夹多应用于采用铝型材搭建框架的桌面级3D打印机，也可适配小型数控雕刻机、激光雕刻机等采用GT2同步带做直线传动的轻型自动化设备，安装位置集中在运动滑台、龙门架板的皮带端头固定位，替代传统的扎带捆绑、螺丝直接压接的固定方式，避免长期往复运动中皮带出现滑脱、蠕变移位的问题。

从功能特性上看，该固定器采用双侧楔形夹槽的结构设计，安装时无需在皮带上额外打孔，只需将GT2皮带的端头顺着夹槽的导向斜面推入，楔形结构会在皮带受拉时自动产生越拉越紧的锁紧力，不会出现皮带被打孔位置应力集中导致的断裂问题，同时能保证皮带端头的固定位置与运动方向保持平行，避免皮带安装偏斜导致的传动阻力增大、皮带偏磨、运动卡顿等常见问题。固定器的外侧设置有与龙门架板贴合的安装基准面，安装时基准面完全贴靠架板的安装平面，能保证固定器的安装垂直度，避免皮带固定后出现上下偏摆，保证皮带与同步轮的啮合面完全对齐，减少传动过程中的皮带跳动与噪音。

设计思路上，该构件充分考虑了轻型传动设备的安装空间限制，整体结构紧凑，没有多余的外伸结构，不会在运动过程中与设备框架、其他运动部件产生干涉。夹槽的内部尺寸严格匹配6mm宽度GT2同步带的齿形参数，槽内的弧度设计与皮带的弯曲半径适配，皮带弯折进入夹槽时不会出现过度弯折导致的芯层损伤，能有效延长皮带的使用寿命。固定器的安装孔位采用通用的间距设计，可直接适配市面上多数2020、2040铝型材龙门架的安装孔位，无需对架板做二次打孔修改，替换安装十分便捷。

从安装边界与尺寸适配来看，该固定器的整体厚度控制在适配轻型运动滑台的范围内，安装后不会超出龙门架板的外侧轮廓，不会影响设备外罩的安装；夹槽的深度经过反复校核，既能保证皮带推入后有足够的咬合长度提供锁紧力，又不会因为槽深过大导致皮带端头外露过长浪费皮带长度。安装时只需先将固定器通过螺丝预装在架板的对应位置，将皮带张紧到合适预紧力后推入夹槽，再锁紧安装螺丝即可完成固定，整个安装过程无需专用工具，调试阶段如果需要调整皮带预紧力，只需稍微松开螺丝即可重新调整皮带位置，调试效率远高于传统的固定方式。

在实际传动运行中，该固定器能长期承受同步带往复运动带来的交变拉力，不会出现松动移位的问题，有效避免因为皮带固定端松动导致的传动丢步、打印层纹错位等问题，对于提升轻型直线传动设备的运行稳定性有十分明显的作用。同时这种楔形夹固的结构不会对皮带的齿面造成损伤，相比螺丝直接压接皮带的固定方式，能大幅降低皮带在固定位置的磨损速率，减少设备后期的维护更换频率。
