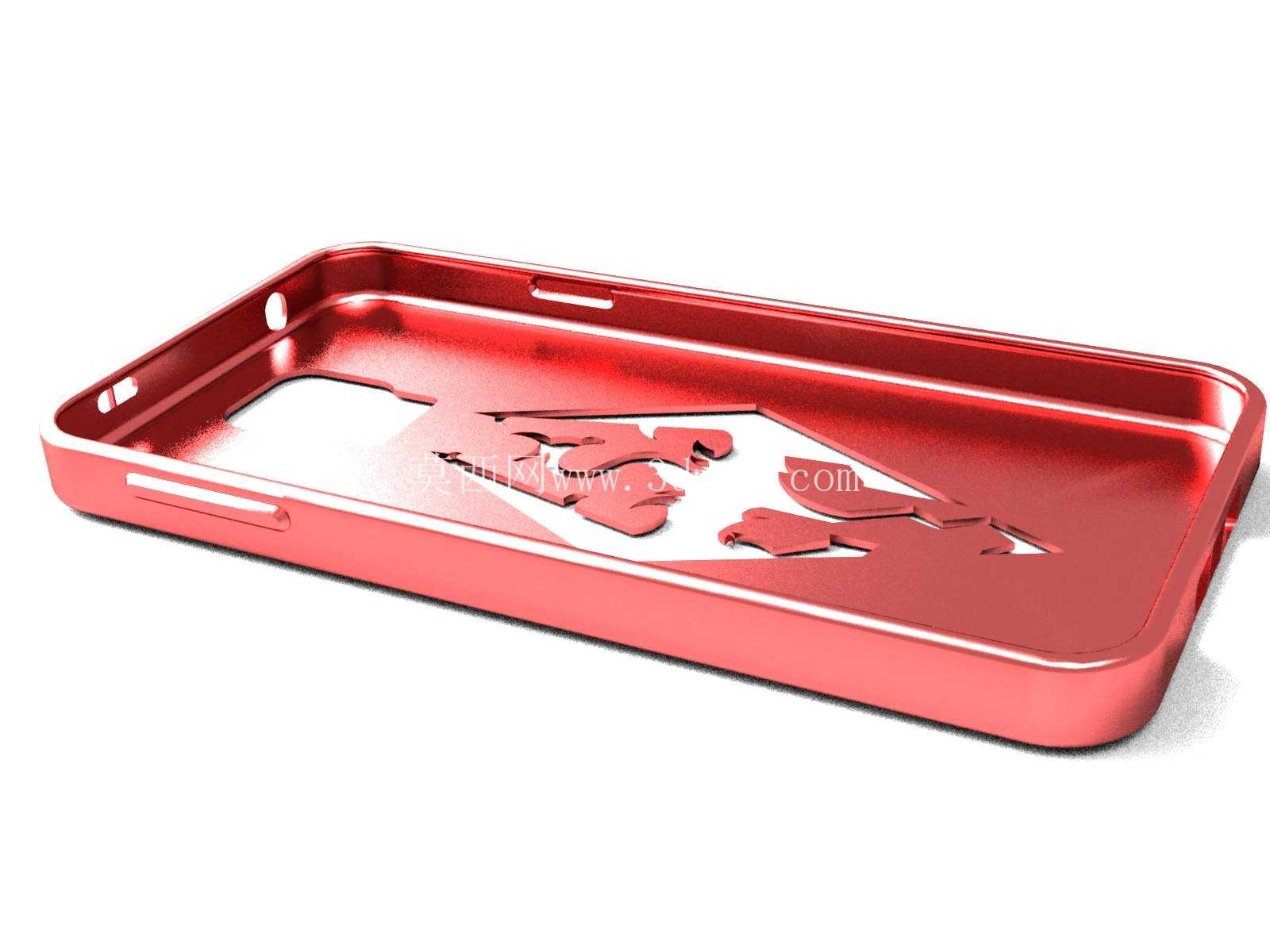

上古卷轴天际主题三星S5镂空金属手机壳

　　这款手机保护壳针对三星Galaxy S5机型开发，采用1:1真机适配比例设计，整体为硬质金属边框加背板镂空结构，核心设计点集中在背板区域的上古卷轴天际主题标识镂空造型。从实际使用场景出发，日常握持时金属边框可提供足够的抗形变能力，跌落时边框先接触受力面，分散冲击能量，避免手机中框直接磕碰掉漆或变形。背板的镂空设计并非单纯装饰，一方面可以减少保护壳整体重量，降低长时间握持的手部负担，另一方面镂空区域避开了手机背部的摄像头、闪光灯、扬声器开孔位置，不会影响原有设备的功能使用，同时金属材质的导热性优于普通塑料壳，长时间运行高负载应用时，背板镂空区域可辅助手机背部散热，避免热量在壳内积聚。

　　设计阶段首先完成三星S5真机的点云扫描，获取机身外轮廓、侧边按键位置、底部充电接口、耳机孔、背部摄像头模组的精确尺寸边界，所有开孔位置预留0.15mm的装配公差，保证安装时不会出现卡键、开孔对位偏移的问题。边框内侧做了0.2mm的微倒角处理，避免安装拆卸时刮伤手机中框的漆面，边框厚度控制在1.2mm，既保证结构强度，又不会让手机整体握持厚度增加过多影响手感。背板的天际主题标识镂空采用等宽切边设计，镂空边缘做了R0.3mm的圆角打磨，避免尖锐边角划伤手指或者勾扯衣物口袋内衬。

　　安装边界方面，保护壳整体内轮廓尺寸比三星S5机身外轮廓大0.2mm，安装时从手机顶部对齐推入，再按压底部卡扣位置即可完成固定，拆卸时从底部边角位置轻轻撬动即可分离，不需要额外工具。日常使用中，金属边框高出手机屏幕0.8mm，手机屏幕朝下放置在桌面时，屏幕不会直接接触桌面表面，避免屏幕玻璃被桌面砂砾划伤。背板的镂空图案采用天际主题的龙形标识轮廓，线条过渡流畅，没有突兀的直角转折，既保证了主题辨识度，又不会因为镂空区域过多降低背板的结构强度，经过反复受力模拟，背板在承受15N的均匀压力时不会出现明显形变，足以应对日常口袋挤压、桌面放置的常规受力场景。

　　侧边的按键位置采用全包式匹配设计，按键对应位置做了凸起的触点结构，按压时的反馈力度和裸机状态接近，不会出现按键偏硬、按动无反馈的问题。底部的充电接口、耳机孔、扬声器开孔采用通槽式设计，兼容绝大多数第三方充电线、耳机插头，不会出现插头过粗插不到位的情况。
