多色绝缘4mm香蕉接线端子结构

　　这套接线连接件面向实验台、测试机柜、电源面板、教学仪器以及小功率电气设备的外露接线场景，核心作用是在频繁插拔测试线的工况下，提供可靠、直观、可徒手操作的电气连接点。端子前端采用标准4mm香蕉插孔，能够与常规万用表表笔、香蕉插头测试线直接配合；后端延伸出M4×15螺纹段，可穿过面板预制孔，通过螺母从背面锁紧，使整组端子固定在设备面板或绝缘安装板上。螺纹末端附近设置横向压线孔，导线剥头后穿入孔内，再由锁紧螺钉压住线芯，避免多股铜丝松散脱出，也能减少导线直接受拉时对接点的影响。

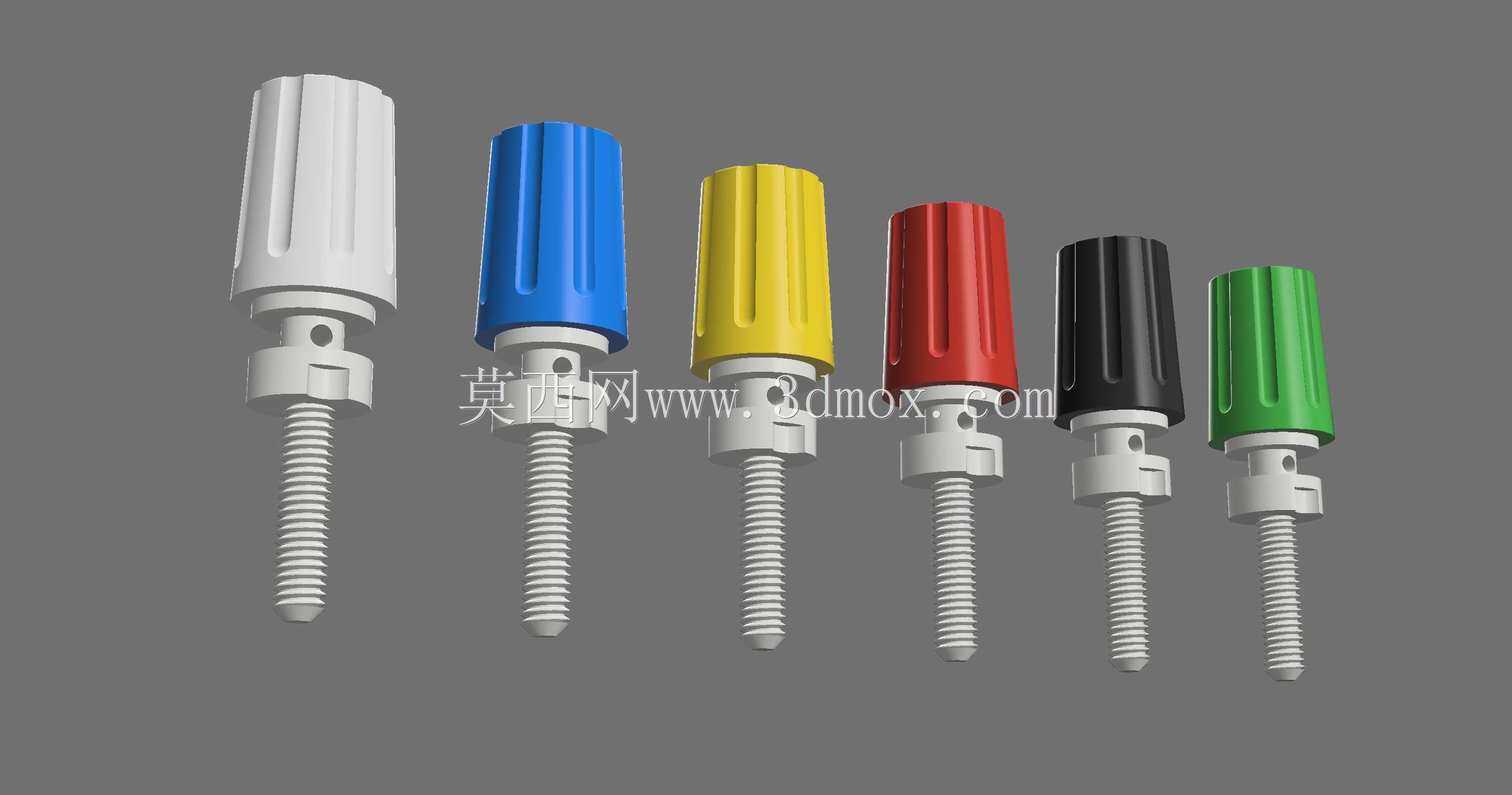

　　实际布线时，这类端子常成排布置在直流电源、负载箱、电池检测架、实训台和老化测试架上。不同颜色的绝缘外壳并不是单纯外观区分，而是承担相位、极性或回路识别功能：黑色多用于负极或公共端，红色多用于正极，黄色、绿色、蓝色、白色可分别对应不同信号、接地、相序或测试通道。检修人员在密集接线环境中，不必逐根追溯线号，仅凭外壳颜色就能快速判断连接关系，降低误插概率。外壳表面设计有多条轴向防滑筋，手指拧动时可获得足够摩擦力；即使在戴薄手套或面板空间较窄的情况下，也能稳定旋转端子，便于装配和后期维护。

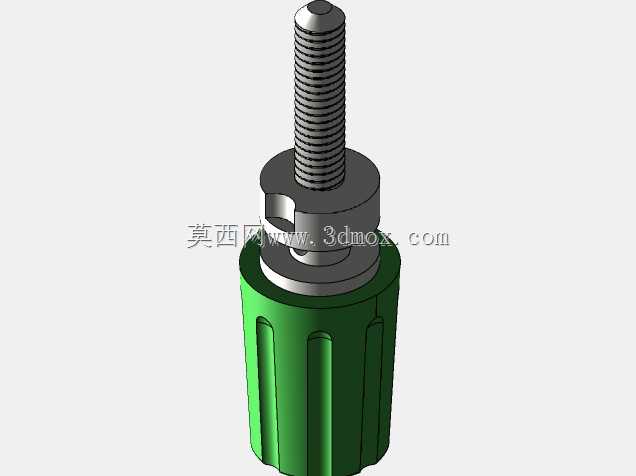

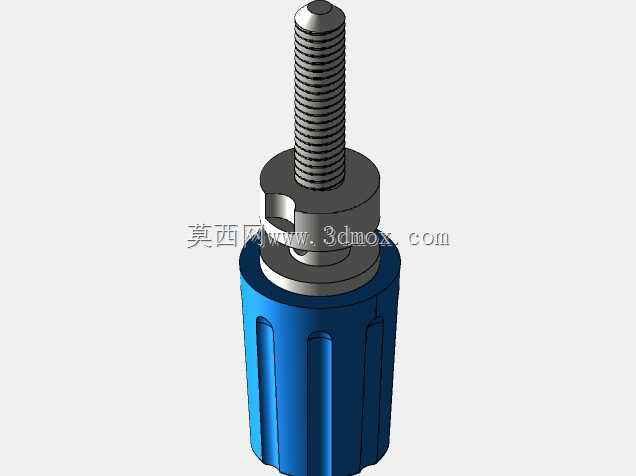

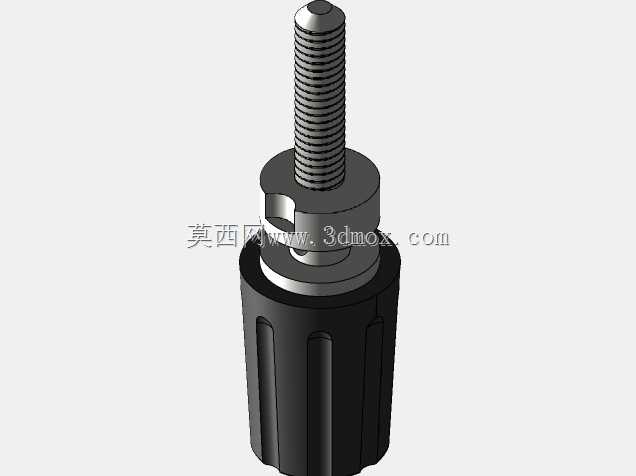

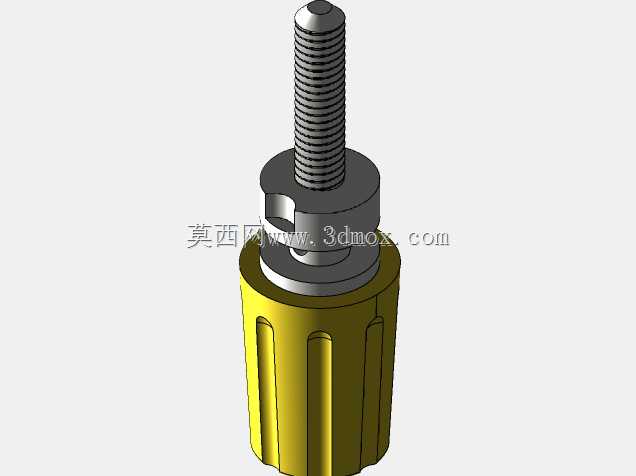

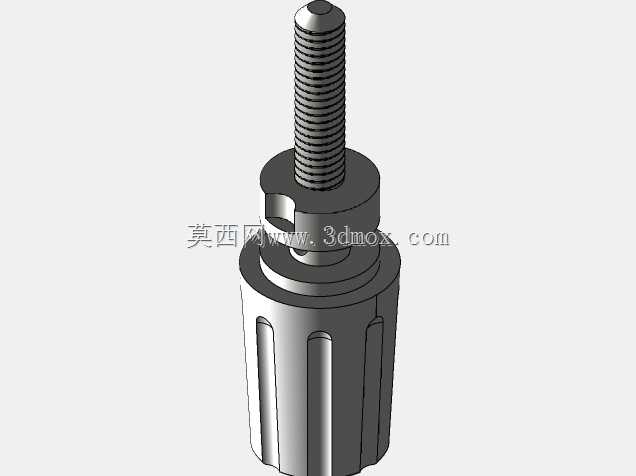

　　从结构层次看，端子可分为外部绝缘握持体、中部金属导电座、面板固定螺纹段和尾部导线夹紧部位。绝缘件包裹金属主体的外露区域，使相邻端子之间保留必要的爬电距离，也避免操作人员在带电调试时误触导电部分。金属件需要兼顾插孔弹性接触、螺纹装配强度和压线可靠性，因此导电座与插接触点区域应保持连续导通路径，减少转接带来的接触电阻。尾部螺钉压紧位置靠近安装面，导线受力后不会直接作用于香蕉插孔内部，有利于维持插拔寿命。面板开孔时应按螺纹外径预留装配间隙，并在端子两侧保留手指旋拧和插头插拔的空间；成排安装时，中心距不仅要满足螺母锁紧，还要考虑相邻测试线插头同时插入后的干涉问题。

　　建模过程中需要重点表达绝缘外壳与金属嵌件的配合关系。外壳内腔应与导电座形成轴向定位，防止插拔香蕉插头时金属件向后退移；外圆防滑筋沿周向均匀分布，筋条根部可设置轻微过渡，以改善塑料成型时的填充和脱模。螺纹段长度决定了可适配的面板厚度范围，M4×15规格能够覆盖常见薄金属板、电木板、亚克力板及复合绝缘板；若面板较厚，需复核螺纹有效啮合长度，避免螺母无法完全压紧。压线孔直径约1.75mm，适合小截面导线或单股测试线，穿线方向与螺钉压紧方向相互垂直，装配后螺钉端面应压在线芯实体区域，而不是压在绝缘皮上。

　　在设备选型阶段，不能只看插孔尺寸，还需结合额定电流、工作电压、面板厚度、导线线径和使用频率综合判断。低频低压测试回路中，该结构能够快速完成临时接线；长期固定安装时，则应在螺纹处加装垫片或防松螺母，以抵抗运输振动和反复插拔造成的松动。端子外露高度需与设备外壳防护要求协调，若安装在容易触碰的位置，应增加防护盖或扩大端子间距。多色成套设计也便于备件管理，同一基座结构通过更换绝缘外壳颜色即可形成不同识别位，减少了加工和装配中的零件种类。整体结构没有复杂运动机构，设计关键在于接触可靠、绝缘边界清晰、面板安装稳定以及颜色识别明确，这些细节直接决定测试设备在日常使用中的安全性和维护效率。
