科幻影视双足武装机甲ED209结构设计

　　本次呈现的双足步行武装机甲结构，原型源自经典科幻影视设定，整体采用对称式双足支撑布局，区别于轮式、履带式移动平台，双足步行结构可适配非平整硬质路面，在影视道具制作、科幻主题展陈、桌面文创开发场景中，可作为核心结构原型完成后续细化落地。从结构布局来看，整机上部为一体化装甲舱体，舱体两侧对称集成武装挂载接口，接口采用同轴定位设计，可适配多管类武器模块的快速拆装，舱体顶部预留检修盖板安装位，盖板通过侧边卡扣与舱体主体连接，无需额外工具即可完成开启，满足内部模拟电控模块的布设与检修需求。下肢部分采用分段式铰接结构，大腿段与上部舱体通过大扭矩铰接座连接，铰接座内置限位结构，可限制腿部前后摆动角度在合理区间，避免行走模拟过程中出现结构干涉；小腿段与大腿段通过二级铰接轴连接，铰接轴处预留阻尼调节位，可根据展示需求调整关节阻尼，实现不同姿态下的静态保持；足部采用宽幅平底设计，足底接触面积经过重心校核，在单腿支撑、双腿站立等常规展示姿态下，整机重心投影始终落在足部支撑多边形范围内，无需额外支撑结构即可保持稳定。

　　设计过程中优先考虑了结构的可拆分性，整机所有装甲板均采用独立模块化设计，单块装甲板通过内侧定位柱与主体框架连接，在3D打印制作实体道具时，可将不同部位拆分为独立打印单元，大幅降低打印支撑的使用量，同时便于后期对局部装甲做旧化、涂装处理。武装模块部分，两侧挂载的多管武器采用同轴旋转结构设计，每根炮管均为独立可拆卸零件，可根据展示需求调整炮管朝向，模拟不同射击姿态；炮管与武器主体通过卡槽连接，替换不同长度、口径的炮管配件即可实现不同武装配置的切换。

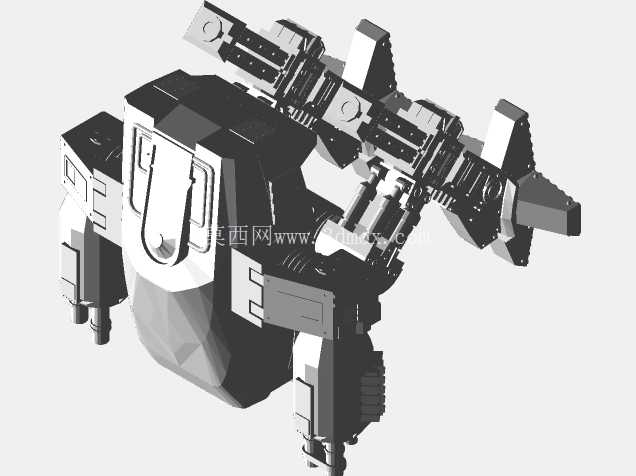

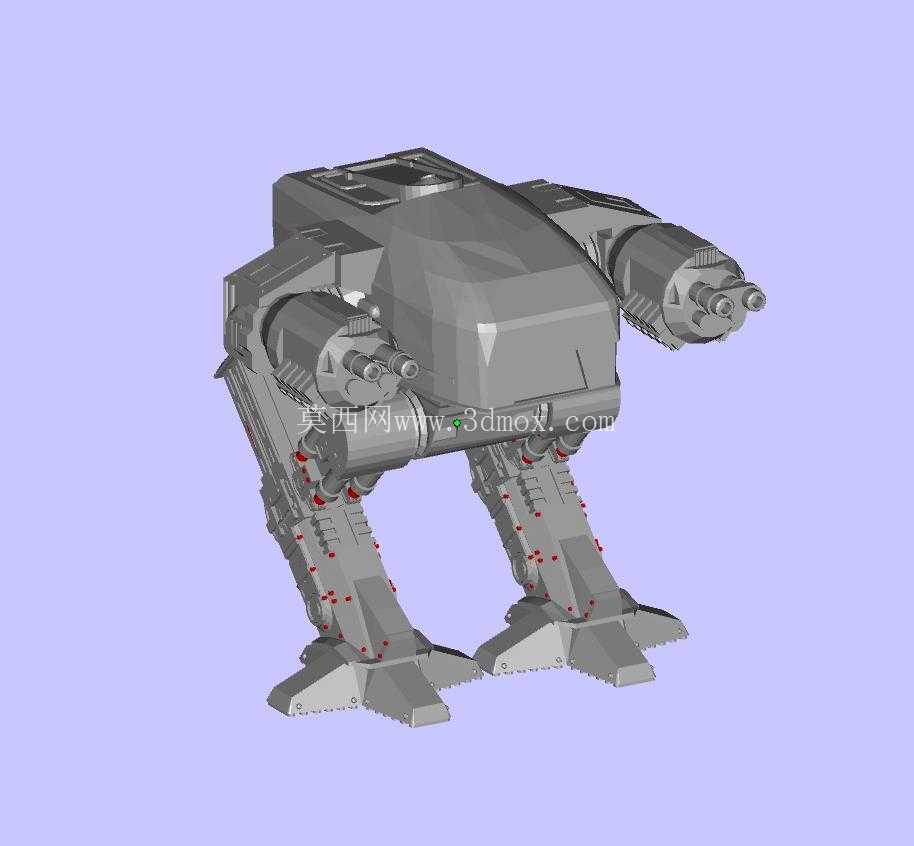

　　从安装边界来看，整机横向最大宽度出现在两侧武装模块外端，纵向最大长度为足部前后端距离，竖向最大高度为舱体顶部到足底的垂直距离，所有外凸结构均做了圆弧过渡处理，避免实体制作过程中出现尖锐棱角带来的安全隐患。关节处的红色标识点为结构定位标记，在三维装配过程中可作为对位参考，确保左右两侧腿部结构装配精度一致，避免出现高低腿、姿态歪斜的问题；同时这些标识点在实体涂装时可作为分色边界参考，提升涂装效率。上部舱体表面做了斜面切角处理，既还原了影视设定中的装甲厚重感，又能在3D打印过程中减少大平面打印易出现的翘曲问题，斜面角度经过打印工艺校核，常规FDM打印设备无需额外支撑即可完成舱体主体的打印。

　　下肢装甲采用分段式覆盖设计，每段装甲之间预留足够的摆动间隙，在腿部做屈伸动作时，相邻装甲板不会发生碰撞摩擦，间隙大小经过运动仿真校核，在腿部最大屈伸角度下，装甲板之间仍保留有安全间隙。足部结构做了分块式设计，前掌与后跟部分为独立零件，通过插接结构与足主体连接，在模拟行走姿态时，可调整前掌与后跟的角度，还原足部着地的动态效果，提升整体展示的真实感。整体结构未设置复杂的内部传动机构，所有铰接部位均采用阻尼转轴实现姿态保持，无需额外加装电机、齿轮组等驱动部件，即可满足静态展示、手办摆件的使用需求；若需制作动态展示版本，可在大腿、小腿铰接处预留的空腔内布设微型舵机，空腔尺寸经过核算，可容纳常规微型舵机的安装，同时不会破坏外部装甲的整体外观。
