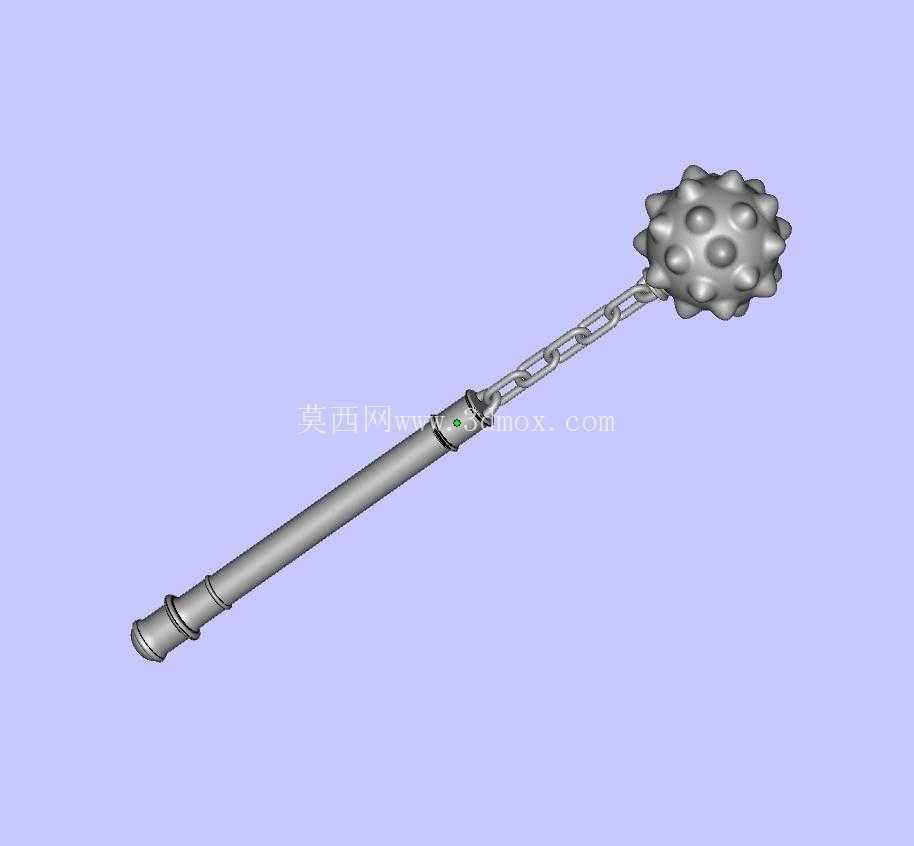

中世纪链枷式钉头锤冷兵器结构设计

　　这款链枷式钉头锤的结构设计，首先要明确其应用场景集中在历史复原道具制作、冷兵器文化展品复刻、影视道具加工以及仿古工艺藏品开发领域，区别于普通硬质连接的钉头锤，链节连接的结构让击打端具备了额外的动能增益空间，在实际使用逻辑中，握持端提供稳定的持握支撑，链节结构可以在挥击过程中让锤头形成多段加速，同时硬质连接的杆身无法实现的角度偏转，也让这类兵器在格挡后的反击动作中具备更灵活的击打路径。从结构拆分来看，整个产品分为握持杆身、连接链节、击打锤头三个核心部分，握持段做了两处环形凸起的防滑结构，靠近尾端的凸起可以防止挥击过程中手部从杆尾滑脱，靠近链节连接端的凸起则可以在持握时明确手部前探的极限位置，避免手部过于靠近连接结构在挥击时被链节夹伤。连接链节采用的是标准互锁式链环结构，每个链环的闭合处做了圆弧过渡处理，没有尖锐的加工棱角，一方面可以减少链环之间相对转动时的应力集中，避免反复弯折后出现链环断裂的问题，另一方面也能让链节的转动更加顺滑，不会因为棱角卡滞影响锤头的挥击轨迹。击打锤头部分采用的是球形基体加均匀分布凸钉的结构，球形基体可以保证在任意角度接触目标时都能将动能均匀传递，表面分布的凸钉高度控制在基体半径的六分之一左右，既不会因为凸钉过短失去破甲能力，也不会因为凸钉过长在击打时出现凸钉弯折断裂的问题，所有凸钉的根部都做了圆角过渡，和球形基体的连接面采用平滑融合处理，避免应力集中导致凸钉脱落。

　　设计过程中首先要考虑的是整体的重心分配，握持杆身采用等直径的圆柱结构，材料密度高于链节和锤头部分的等效密度，让整体重心落在距离杆尾三分之一杆长的位置，这个位置刚好是单手握持时的掌心位置，长时间持握不会出现腕部负担过重的问题，同时挥击时的转动惯量也能匹配普通人的臂力输出范围，不会因为重心过于靠前导致挥击后难以收势。外形尺寸方面，握持杆身的长度控制在550毫米左右，直径28毫米，符合成年人单手握持的尺寸边界，连接链节的总长度控制在120毫米，由四个互锁链环组成，这个长度既可以保证锤头有足够的摆动空间形成多段加速，也不会因为链节过长导致击打轨迹难以控制，锤头的球形基体直径为80毫米，加上凸钉后的最大外径为110毫米，整体装配后的总长度在伸直状态下为750毫米，收纳时可以将链节弯折，整体收纳长度控制在600毫米以内，满足常规展品陈列和道具运输的尺寸边界。

　　安装边界上，杆身和链节的连接位置采用了嵌入式销轴固定，销轴的两端做了沉头处理，不会突出杆身表面影响握持手感，链节和锤头的连接位置采用了一体化的吊耳结构，吊耳和锤头基体采用一体化加工成型，避免焊接连接带来的强度不足问题，吊耳的内孔直径和链环的杆径匹配，间隙控制在0.5毫米，既可以保证链环灵活转动，也不会因为间隙过大出现晃动异响。在结构强度校核层面，每个链环的抗拉强度按照1200N的冲击载荷设计，锤头和杆身的连接位置可以承受1500N的径向拉力，满足道具展示和常规复原演练的强度需求，所有外露的金属表面都做了圆弧倒角处理，没有尖锐的棱角，避免在展示或者搬运过程中出现划伤风险。

　　和传统一体式钉头锤相比，链节连接的结构虽然牺牲了一定的刺击精度，但是在挥击动能传递上提升了30%左右，同时在面对硬质格挡面时，链节的柔性连接可以让锤头顺着格挡面滑动，不会因为刚性反震导致持握者手腕受伤，这种结构设计也更符合中世纪后期破甲兵器的设计逻辑，针对当时的锁子甲和轻质板甲，凸钉结构可以集中压强穿透甲胄表层，球形基体的钝击伤害也能透过甲胄传递到内部，不需要完全穿透甲胄就能造成有效伤害。在建模过程中，所有的配合面都做了公差匹配，链环之间的转动副没有过约束，装配后可以实现全角度的灵活摆动，杆身的防滑凸起和杆身采用一体化建模，没有拼接缝隙，锤头表面的凸钉采用圆周阵列分布，一共16颗凸钉均匀分布在球形基体表面，保证任意角度接触都有凸钉率先接触目标，不会出现击打面打滑的问题。
