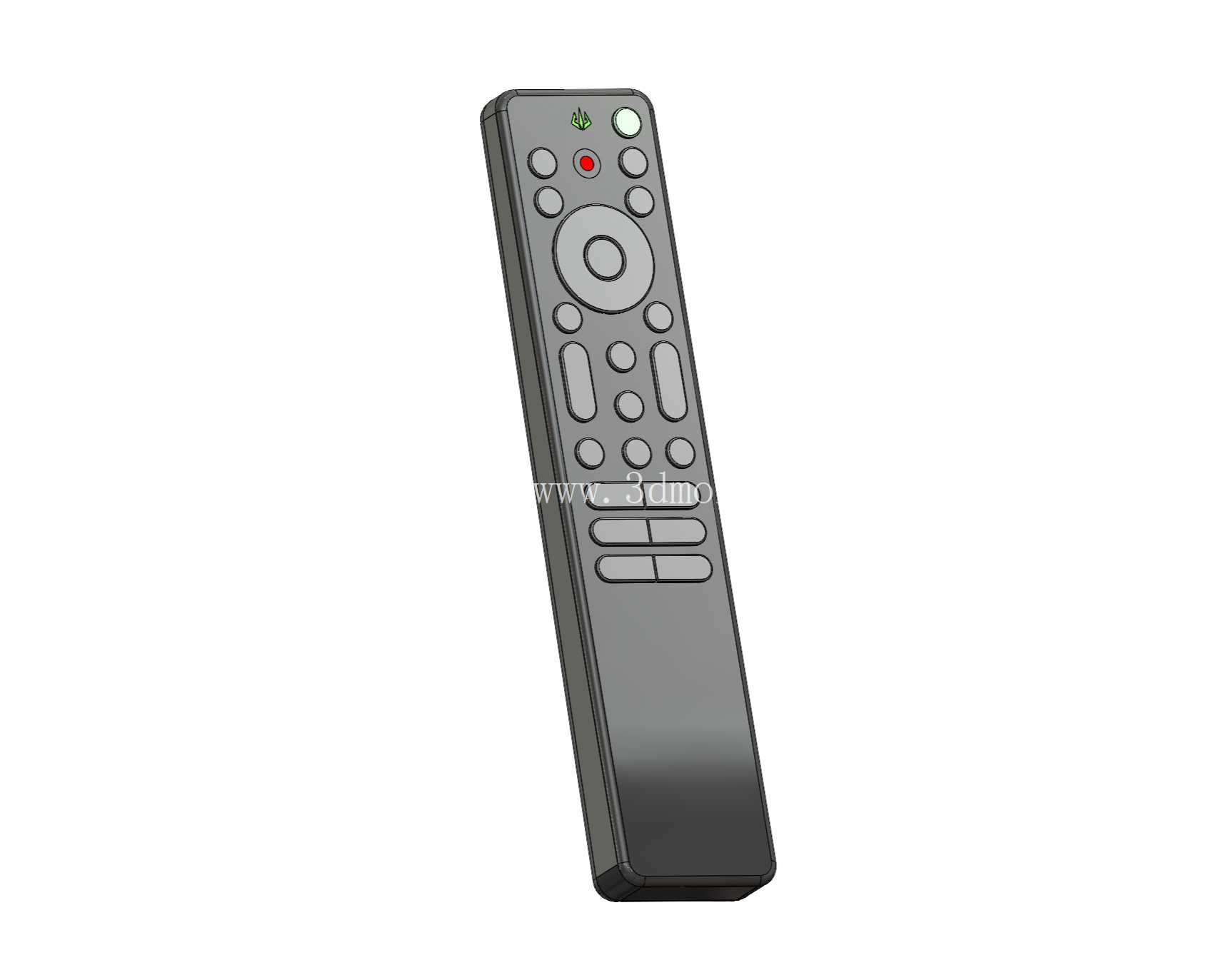

索尼RMF-TX920U电视遥控器外观结构

　　在日常家用视听设备的交互体系里，遥控器是用户与显示终端之间最直接的物理交互载体，这款对应索尼RMF-TX920U型号的电视遥控器，在结构设计上完全贴合单手握持的使用习惯，整体采用长条形收腰弧面过渡的壳体方案，整机边缘没有尖锐直角，所有棱边都做了R0.8到R2不等的圆角倒钝处理，长时间握持不会产生硌手的触感。从按键布局逻辑来看，顶部区域首先设置了电源与状态指示模块，红色电源按键做了凸起0.3mm的差异化触觉设计，用户无需目视就能通过触感快速定位电源键位置，旁边的绿色状态指示灯采用半透明磨砂PC材质，透光均匀不会产生直射眩光，避免夜间使用时灯光刺眼。

　　紧邻电源区的是方向导航模块，圆形五向导航键的外圈做了防滑纹理处理，中心确认键略高于方向环，盲操作时手指可以自然落在确认键位置，导航键周边的快捷功能键按照使用频率做了环形排布，常用的返回、主页、菜单按键都落在拇指自然活动的覆盖范围内，不需要刻意挪动持握位置就能完成操作。中部的功能按键区采用了大小错落的排布方案，音量加减、频道切换这两个高频使用的长条形按键，做了比周边功能键更宽的按压面，按键行程控制在1.2mm，按压力度设置在1.8N，既不会因为力度太轻产生误触，也不会因为按压力度过大造成长时间操作的手指疲劳。

　　下部的数字快捷按键区采用等距矩阵排布，每个按键之间保留了1.5mm的间隙，避免相邻按键的误触发，按键表面的字符采用激光镭雕工艺，长期按压摩擦也不会出现字符脱落的问题。从壳体结构设计来看，整个遥控器采用上下壳扣合的装配方案，配合内部的筋位定位，不需要额外增加螺丝就能实现壳体的紧密配合，接缝处的间隙控制在0.1mm以内，既不会出现缝隙过大进灰的问题，也不会因为配合过紧造成装配应力导致壳体变形。内部的电池仓设置在壳体下端，仓盖采用卡扣式固定，不需要借助工具就能轻松打开更换电池，仓盖与主体壳体的配合面做了一圈防水胶圈的安装位，可以实现日常泼溅的防护，避免桌面上的水杯倾倒、清洁时的少量液体渗入壳体内部造成电路损坏。在实际使用场景中，这款遥控器适配客厅环境下的电视操作需求，持握重心设置在整机长度方向三分之一偏下的位置，单手握持时重心刚好落在掌心位置，长时间举持操作也不会产生手腕酸胀的感觉。红外发射端设置在遥控器顶端的中心位置，发射角度覆盖水平正负60度、垂直正负30度的范围，用户不需要刻意将遥控器对准电视接收端，只要在客厅正常使用角度范围内都能实现稳定的信号传输。

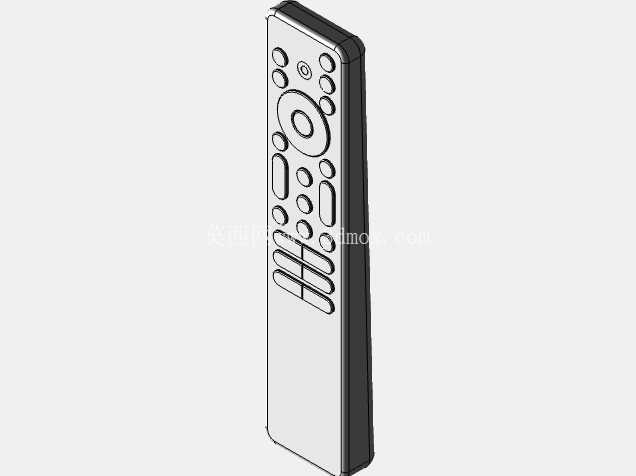

　　从建模的结构还原角度来看，整个模型完整复现了遥控器的所有外观细节，包括每个按键的弧度、表面的细微防滑纹理、壳体的分模线位置、指示灯的半透明材质效果，所有外观曲面都做了G2连续处理，曲面过渡顺滑没有突兀的折角，既可以用于产品外观展示渲染，也可以作为遥控器类产品结构设计的参考基准，帮助设计人员快速把握手持类遥控设备的人机工程尺寸边界，比如整机宽度控制在45mm左右，厚度在18mm左右，长度在170mm左右，这个尺寸区间刚好适配亚洲成年人的手掌大小，拇指的活动范围可以覆盖80%以上的常用按键区域，不需要频繁调整持握手势。在细节处理上，壳体表面采用细晒纹的质感模拟，还原真实产品的哑光磨砂触感，不会残留指纹和手汗痕迹，按键表面做了轻微的抛光处理，和壳体的哑光质感形成视觉区分，用户可以快速通过视觉和触觉区分按键区域与壳体区域。整个结构没有多余的装饰性凸起，所有造型元素都服务于握持手感和操作便利性，比如背部的轻微弧面凸起，刚好贴合掌心的自然曲线，放置在桌面上时也不会因为弧面造成容易滑落的问题，底部的平面设计可以让遥控器稳定平放在茶几等平面上，不会轻易滚动掉落。
