30.4mm直径花键连接带轮结构设计

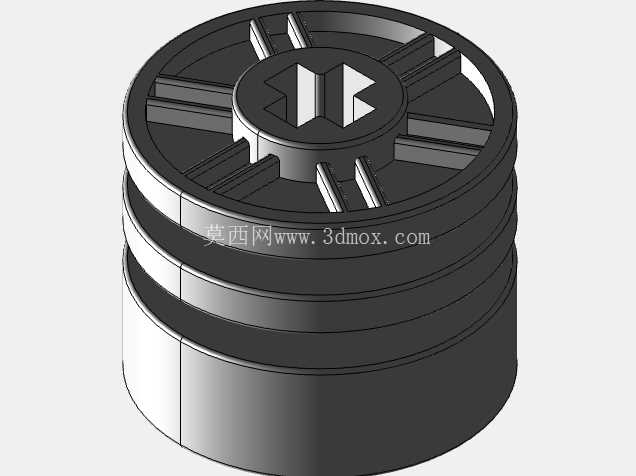

　　这款轮体零件属于机械传动系统里的挠性传动配套构件，日常在小型输送线、桌面级自动化传动工位、教学演示类机械装置里都能见到同类结构的应用，核心作用是通过轮面的环形槽卡装传动带，将旋转动力从主动轴传递到从动端，相比齿轮啮合传动，这类带轮结构能在小轴距空间里实现缓冲吸振，遇到过载情况时传动带打滑还能保护后端驱动部件不受刚性冲击损坏。从结构设计逻辑来看，轮体采用中空筒式布局，整体外径30.4mm，轴向宽度14mm，外圆面加工有两道平行的环形轮槽，槽型截面适配常见的圆形截面传动带，槽边做了小圆弧过渡处理，避免传动带长期运行时被锐边割损，降低带体的疲劳磨损速率。

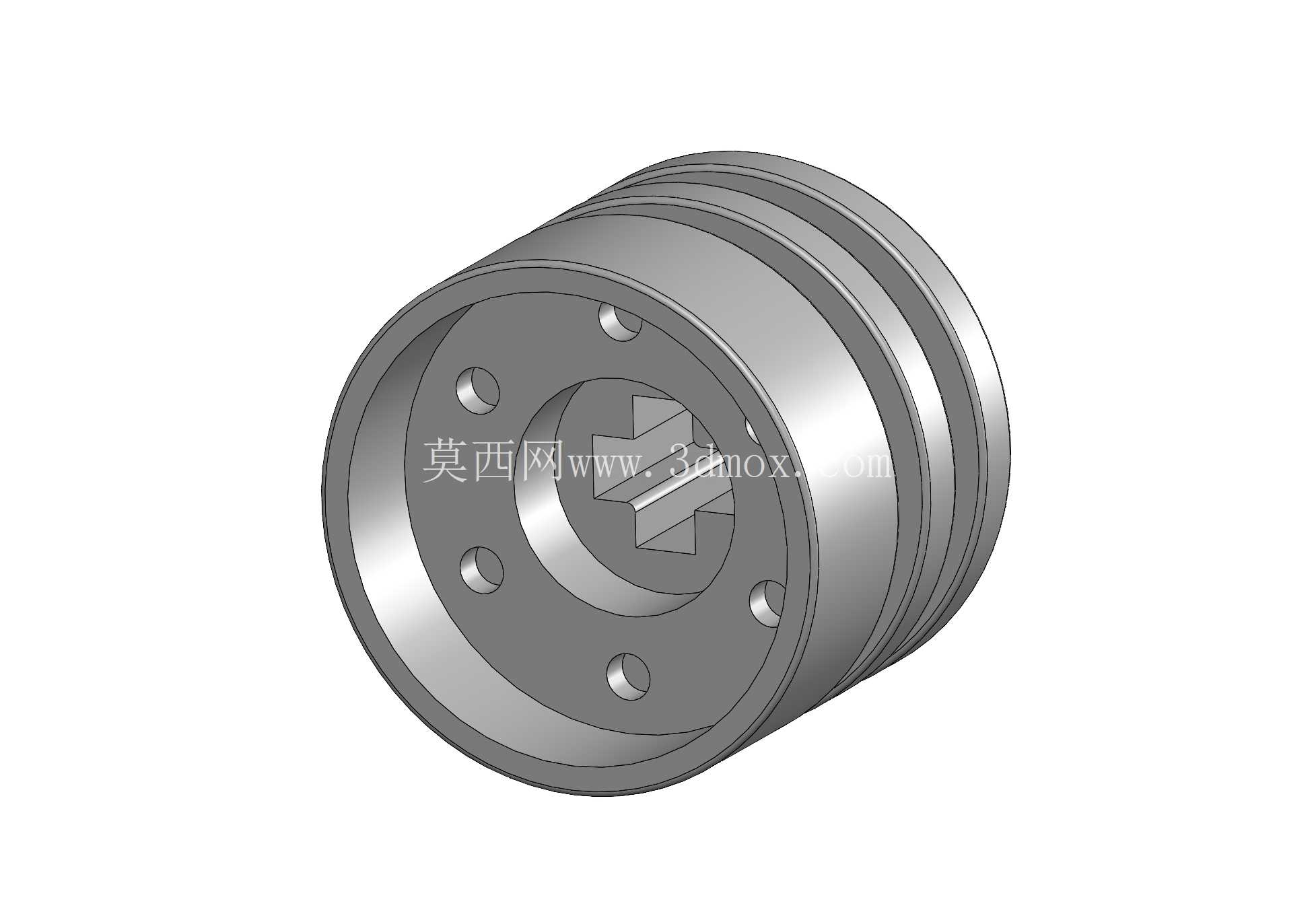

　　轮毂部分是整个零件的安装核心，中心采用花键孔结构，相比普通平键连接的孔型，花键配合的接触面积更大，能传递的扭矩上限更高，同时对中性更好，高速旋转时的动平衡表现更稳定，不会出现平键连接常见的键槽应力集中、长期交变载荷下键槽开裂的问题。花键孔周边的端面上均匀分布了六个轴向通孔，这些孔并非减重设计，实际装配时可穿过定位销或者锁紧螺钉，将轮体和轴端的挡圈、法兰盘做轴向固定，防止带轮在正反转切换或者负载波动时出现轴向窜动，避免传动带从轮槽中脱出。

　　轮体的壁厚设计做了梯度优化，靠近轮毂的位置壁厚更大，向外延伸到轮缘位置壁厚逐步收窄，既保证了轮槽位置的结构强度，不会因为带的张紧力导致轮缘变形，又尽可能控制了零件的整体重量，降低旋转时的转动惯量，减少驱动端的启动负载。从铸造工艺适配性来看，整个轮体的外轮廓没有倒扣结构，分型面可以选在轮体轴向的中间平面，轮毂内的花键结构可以通过型芯成型，端面的六个通孔也可以通过砂芯直接铸出预留孔，后续只需要少量机加工就能达到装配精度要求，适合批量铸造生产，能有效降低零件的制造成本。实际安装时需要注意，轮体装入花键轴后要先确认花键的配合间隙，保证轮体能沿轴向顺利滑动到位，之后穿入端面的固定螺钉时要采用对角拧紧的方式，避免轮体端面压合不均出现偏斜，一旦轮体安装偏斜，传动带运行时会持续受到侧向力，短时间内就会出现带体磨损、跑偏掉带的问题。另外轮槽的表面粗糙度需要控制在合理范围，过于光滑会降低和传动带之间的摩擦力，容易出现打滑丢转的情况，过于粗糙则会加速带体的磨损，缩短传动带的更换周期。

　　这类小尺寸带轮因为整体规格偏小，常被用在空间受限的传动场景里，比如小型教具的传动机构、桌面自动化设备的送料动力传递、小型家电的动力传输单元，相比大规格的工业带轮，这类小轮体对尺寸精度的要求更高，因为本身传动带的张紧行程有限，轮径的微小偏差就会导致张紧力不符合设计要求，影响传动效率。设计时还特意在轮体的两端外圆做了微小的倒角，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员或者传动带，另一方面也能在传动带出现小幅跑偏时，通过倒角的导向作用让带体自动回落到轮槽中间，提升传动系统的运行稳定性。
