大模数直齿圆柱传动齿轮结构设计

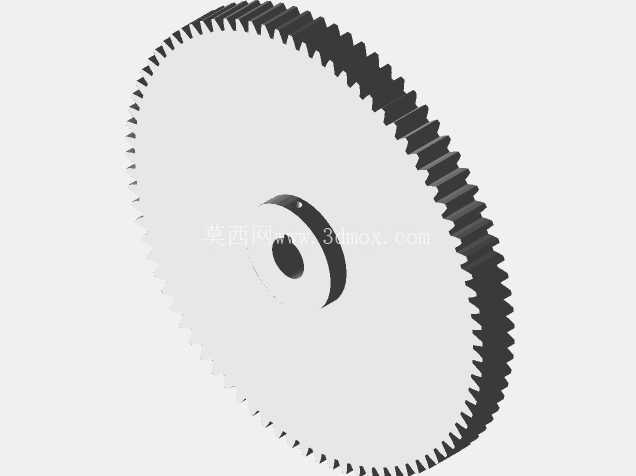

这款直齿圆柱齿轮的建模过程中，首先要匹配对应啮合副的参数基准，齿顶圆、齿根圆的尺寸公差需要严格贴合传动链的中心距要求，避免装配后出现齿侧间隙过大或者啮合卡滞的问题。从实际应用场景来看，这类大直径薄幅板直齿轮常被用在中低速重载的开式传动工况中，比如食品加工设备的主传动链路、小型农用机具的动力输出端，还有部分轻工机械的物料输送机构里，都能见到这类结构齿轮的身影。

设计时优先考虑了传动过程中的受力均匀性，轮齿采用标准渐开线齿形，齿向没有做额外修形，适配常规的平行轴传动布局，安装时只要保证两轴的平行度公差在0.02mm/m范围内，就能保证轮齿啮合时的接触面积达到齿面的70%以上，减少偏载带来的局部齿面磨损。幅板部分采用了等厚度薄幅板加中心轮毂凸台的结构，轮毂的内孔直径按照常用的平键连接轴径做了适配，键槽的尺寸公差符合普通平键的连接标准，装配时不需要额外做孔位修正就能直接压装到对应轴径上。

从安装边界来看，齿轮的轴向总厚度控制在合理范围内，轮毂凸台的突出高度刚好满足轴承内圈的定位需求，不需要额外加装轴套就能完成轴向固定，减少了传动链的零件数量，也降低了装配时的累计误差。齿宽的选择参考了同模数齿轮的常规取值，既保证了足够的齿面接触强度，又不会因为齿宽过大导致轴系受载后出现齿端偏载的问题。

在实际工况运行中，这类直齿轮的传动效率可以达到98%以上，因为没有斜齿轮的轴向分力，支撑轴的轴承只需要承受径向载荷，选型时可以用更经济的深沟球轴承就能满足承载要求，降低整套传动机构的成本。建模时轮齿的过渡曲线做了圆滑处理，齿根处的圆角半径按照模数的0.38倍设置，有效降低齿根处的应力集中，在承受冲击载荷时不容易出现断齿问题。中心孔的倒角按照装配工艺要求做了1×45°的引导倒角，压装时不会刮伤轴的配合表面，也能避免装配时孔口出现毛刺影响配合精度。

这类齿轮的日常维护也比较简便，开式传动工况下定期涂抹润滑脂就能保证齿面的润滑需求，不需要复杂的稀油润滑回路，适合结构相对简单、维护条件有限的设备使用。如果是用在闭式齿轮箱里，也可以适配浸油润滑的工况，齿轮的圆周速度控制在3m/s以内时，浸油深度保持在1-2个齿高就能保证充分润滑，不会出现搅油损失过大的问题。设计时还考虑了加工工艺性，轮齿部分可以用滚齿机直接加工成型，不需要后续的磨齿工序就能满足8级精度的传动要求，幅板和轮毂部分采用普通车床加工即可，整体加工成本较低，适合批量生产配套。

在传动匹配上，这款齿轮可以和同模数的标准直齿轮任意啮合，只要齿数比符合传动比要求，不需要做额外的参数修正，给设备的传动系统设计留出了足够的选型灵活度。中心轮毂的端面做了平面度要求，装配时和轴肩的贴合面可以达到85%以上，保证轴向定位的可靠性，不会出现运行过程中齿轮窜动的问题。轮齿的端面倒角也做了统一处理，去除加工毛刺的同时，也能避免啮合时齿端的锐边刮伤配对齿轮的齿面，延长整套传动副的使用寿命。
