适配5mm轴径模数0.8直齿传动齿轮

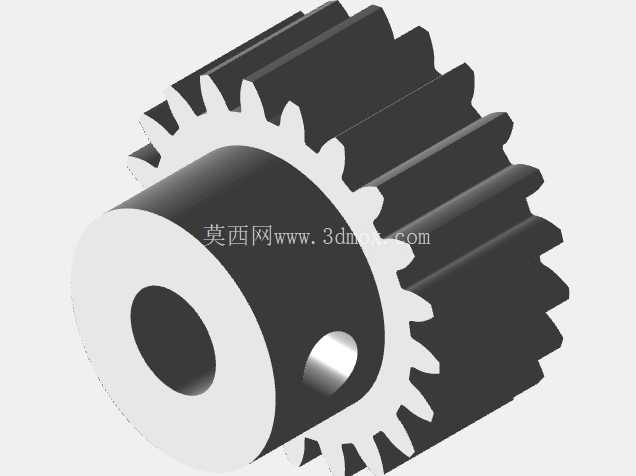

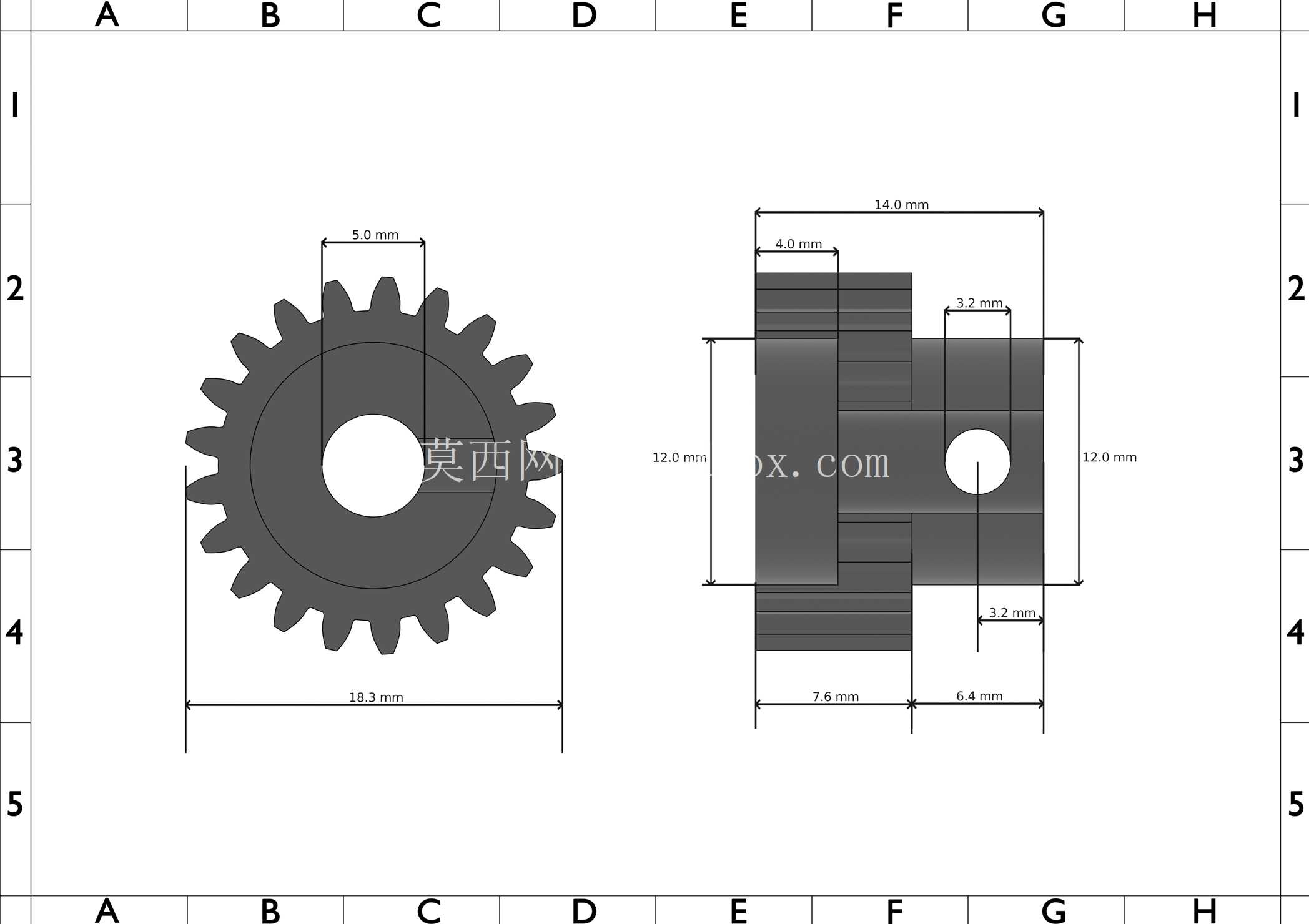

　　在小型精密传动场景中，这类小模数直齿轮的应用覆盖了从消费电子内部传动、小型伺服执行机构到微型自动化送料模组的多个细分领域，尤其是在对安装空间有严格限制、传动载荷不大但对传动平稳性有一定要求的工位，这类齿轮的选型合理性直接决定了整套传动机构的运行寿命与噪音表现。这款齿轮的设计核心围绕5mm直径转子轴的安装适配展开，内孔尺寸严格匹配对应轴径的公差带，轮毂侧面设置的紧定螺钉孔可实现与转轴的周向固定，避免传动过程中出现齿轮与轴的相对滑动，保证传动比的精准输出。

　　从齿形设计来看，21齿的齿数选择避开了小齿数齿轮容易出现的根切问题，模数0.8的齿形参数在保证轮齿抗弯强度的同时，尽可能压缩了齿轮的整体径向尺寸，齿顶圆、齿根圆的参数匹配标准渐开线齿形规范，啮合过程中可实现连续平稳的齿面接触，减少传动过程中的冲击与异响。实际应用中，这类齿轮常被用于小型舵机输出端传动、微型行星减速机构的首级传动、3D打印机挤出机构送料传动、小型精密云台的角度调节传动等场景，这类场景的共同特点是传动扭矩通常在1N·m以内，安装空间的径向尺寸受限，同时要求传动回程间隙控制在较小范围内。

　　设计过程中，轮毂部分的长度经过针对性优化，既保证了与转轴的配合长度足够提供稳定的支撑，避免齿轮在高速转动时出现偏摆，又不会因为轮毂过长占用额外的轴向安装空间，轮齿部分的齿宽经过载荷校核，在常规工程塑料或粉末冶金材质下，完全可以覆盖对应场景的长期载荷需求，不会出现轮齿折断或过度磨损的问题。安装边界上，这款齿轮的轴向定位可通过轴用卡簧或轴肩实现，径向安装时需要保证啮合齿轮的中心距严格符合两齿轮分度圆半径之和的计算值，中心距偏差过大会导致齿侧间隙不合理，间隙过大易引发传动回程误差与啮合冲击，间隙过小则会加剧齿面磨损，甚至出现卡滞无法转动的问题。

　　齿面的加工精度等级适配常规小型传动机构的需求，不需要过高的研磨精度即可满足使用要求，兼顾了加工经济性与使用性能。在实际选型替换时，需要注意核对齿数、模数、内孔直径三个核心参数，三个参数完全匹配才可实现直接替换，若中心距存在微小偏差，可通过调整安装座的位置实现合理啮合，不建议强行安装参数不匹配的齿轮，否则会大幅缩短齿轮副的使用寿命，甚至引发整套传动机构的卡滞损坏。这类小模数齿轮的建模过程需要严格遵循渐开线齿形的生成规范，齿根过渡圆角的设置需要符合加工工艺要求，避免出现应力集中的尖角结构，紧定螺钉孔的位置需要设置在轮毂的实体区域，不能穿透齿根部分，否则会大幅降低轮齿的结构强度，导致传动过程中轮齿从根部断裂。
