小型龙门式三轴数控加工设备结构设计

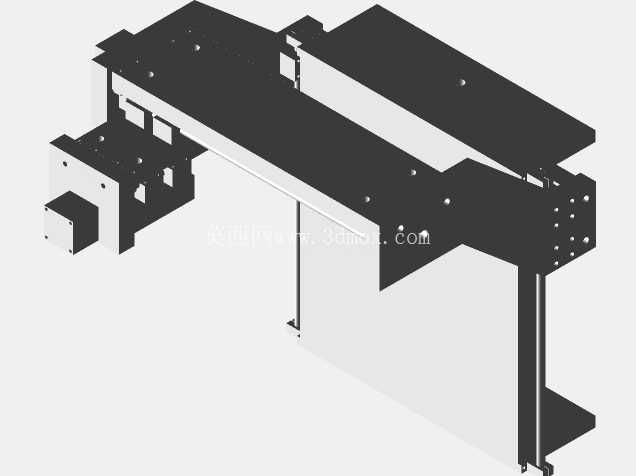

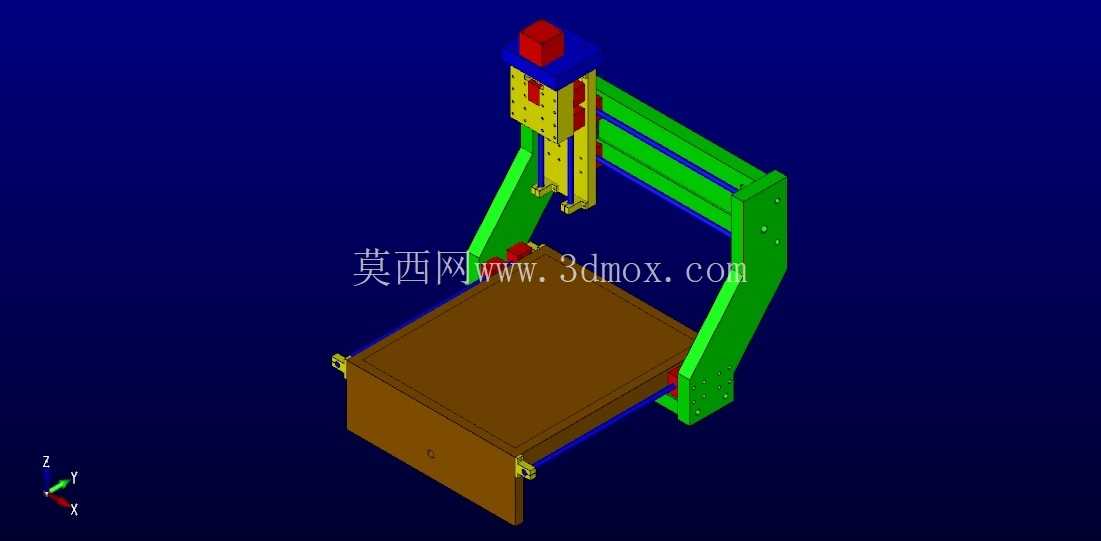

　　这款小型龙门架构的三轴加工设备，最初的设计定位是覆盖小尺寸工件的精密加工作业场景，核心适配PCB线路板的铣削成型、小型实木工件的轮廓切割与开槽工序，同时预留了适配铝材轻切削的结构冗余，可满足电子制作工坊、小型木艺工作室、个人DIY加工场景的日常使用需求，无需占用大型工业机床的作业空间，也能完成常规小零件的全工序加工。从结构布局来看，设备采用经典的定梁龙门式架构，两侧立式支撑臂搭配横向滑移横梁，Z轴加工滑枕挂载于横梁之上，下方为可沿Y向滑移的工件承载工作台，三个运动轴的传动路径均做了最短化设计，尽可能减少悬臂结构带来的刚性衰减，保障加工过程中的运动稳定性。

　　支撑臂与横梁的主体结构选用厚实的Ertalon尼龙板材加工成型，这种材料具备优异的自润滑特性与抗形变能力，相比同尺寸的金属结构件能有效降低设备整体自重，同时板材本身的加工难度低，后期调整结构尺寸时无需复杂的金属切削工序，适合小批量试制阶段的快速迭代。工作台采用大平面板式结构，台面预留了通用的工件装夹定位孔位，可适配不同规格的工装夹具，无论是PCB板的真空吸附固定，还是小型木件的压块锁紧，都能找到对应的装夹点位，工作台的滑移导轨布置于台面下方两侧，传动组件隐藏在导轨内侧，可避免加工过程中产生的切屑落入传动间隙造成运动卡滞。

　　Z轴滑枕的设计做了轻量化处理，挂载加工主轴的安装位预留了不同功率主轴的适配空间，可根据加工材质的不同更换对应功率的切削主轴，加工PCB时可选用高转速低扭矩的风冷主轴，加工木材或铝材时则可更换扭矩更大的水冷主轴，无需改动Z轴的主体安装结构。从安装边界来看，设备整体占地面积控制在小型工作台可承载的范围内，无需专门做设备基础浇筑，放置于常规的重型工作台面上即可完成调平使用，设备的外接管路、线缆均设计为侧置走线，不会占用工作台前后侧的操作空间，操作人员上下工件时不会被线缆干涉。

　　设计过程中针对三个运动轴的行程做了适配性匹配，X轴行程覆盖常规PCB板的最大加工幅面，Y轴行程满足小型木艺工件的长度加工需求，Z轴行程预留了不同厚度工装夹具的装夹空间，同时在各轴的运动极限位置设置了硬限位结构，避免调试过程中出现超程脱轨的问题。目前设备的主体结构已经完成核心功能验证，运动部件的装配间隙经过反复调整，可保障运动过程中的平顺性，后续仅需完成走线防护、切屑遮挡等收尾细节即可投入实际加工使用，整体结构的模块化程度较高，后期若需扩展加工行程，仅需更换对应长度的横梁与导轨组件即可，无需重新设计整体支撑结构。
