铝材结构蠕动泵三维结构设计

这款蠕动泵的结构设计完全贴合实际量产加工要求，所有配合尺寸均经过公差校核，轴承安装位的尺寸严格匹配对应标准件的厂商规格，无需二次调整即可直接用于生产加工。从应用场景来看，这类蠕动泵多用于小流量高精度流体输送工况，常见于实验室试剂传输、小型化工原料定量加注、食品行业粘稠流体输送等场景，依靠挤压弹性软管实现流体输送，流体仅与软管内壁接触，不会接触泵体金属构件，能有效避免输送过程中的流体污染问题，适配多种材质的输送软管，可根据输送介质的腐蚀性、温度特性更换对应软管，无需改动泵体主体结构。

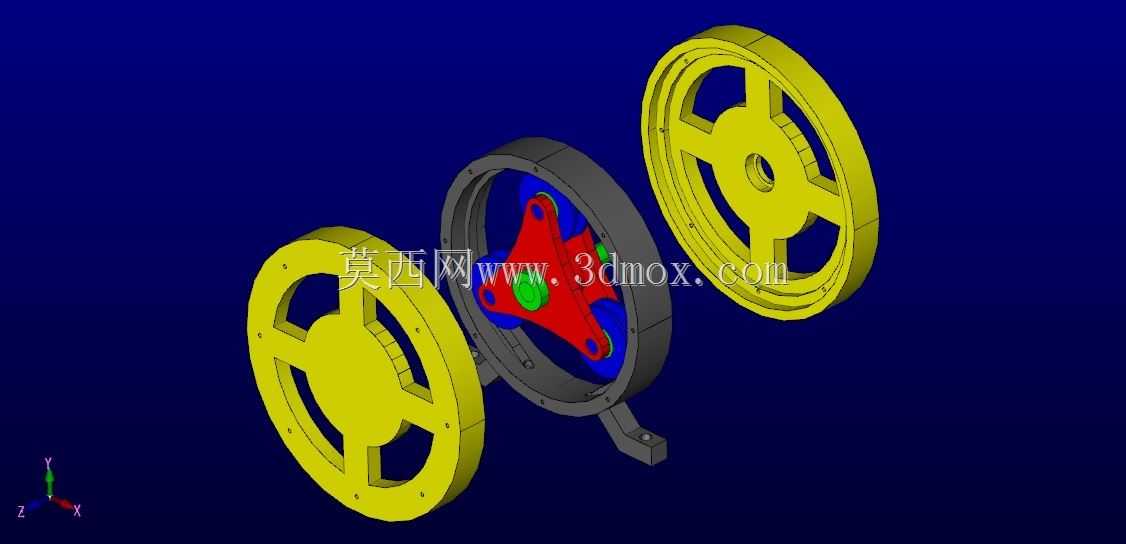

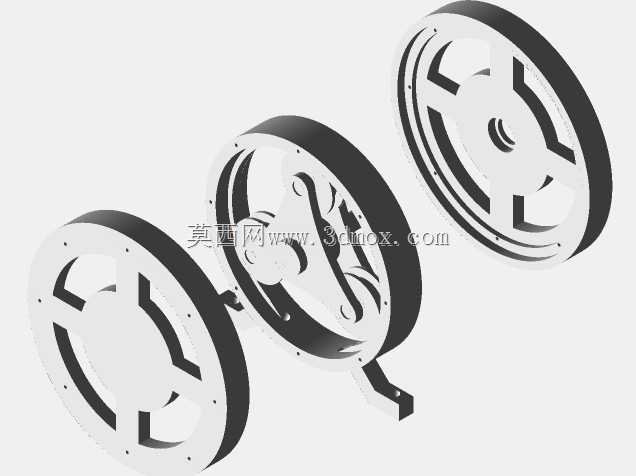

从结构设计逻辑来看，整体采用对称式轮组布局，两侧的黄色轮盘为传动支撑构件，中间的三爪转子为挤压执行部件，转子转动时会连续挤压泵管，形成连续的负压实现流体自吸输送。所有结构件均选用铝材加工，铝材的轻量化特性能够降低泵体整体重量，同时具备不错的抗腐蚀能力，适配多数常规工况的使用需求。需要注意的是，结构上的小孔位未做攻丝处理，实际装配前需要根据所选紧固件的规格完成攻丝工序，轴承安装位设计为过盈配合，装配前可将轴承放入低温环境冷冻缩小外径，能够大幅降低装配难度，避免硬敲导致的轴承损伤或者构件变形。

安装边界方面，泵体底部带有一体式安装支脚，支脚上预留了安装固定孔，可直接通过螺栓将泵体固定在设备安装面板或者机架上，整体结构的轴向尺寸紧凑，不会占用过多的安装空间，轮盘与转子的同轴度经过设计校核，运转过程中不会出现偏磨问题，转子上的三个挤压头做了圆弧过渡处理，能够减少对软管的磨损，延长软管的使用寿命。两侧的轮盘既作为传动支撑结构，也起到防护作用，能够避免运转过程中异物卷入传动结构，同时提升整体结构的刚性，避免转子运转时出现晃动。

从功能特性来看，这款蠕动泵的结构没有复杂的密封构件，不存在常规泵类的密封泄漏问题，维护时仅需更换被挤压磨损的软管即可，维护成本极低，输送流量可通过调整转子的转速实现线性调节，适配不同的流量输送需求。设计过程中充分考虑了加工工艺性，所有构件均为常规机加工可实现的结构，没有特殊的异形曲面或者难加工特征，铝材的切削性能优异，能够缩短加工周期，降低加工成本。转子与中心轴的配合位做了限位设计，能够保证转子运转时的轴向定位精度，避免长期运转出现轴向窜动影响挤压效果。整体结构的装配逻辑简单，按照轮盘、转子、另一侧轮盘的顺序即可完成装配，不需要特殊的装配工装，适合小批量量产或者自制改装使用。
