美国航空航天局J-2X火箭发动机结构模型

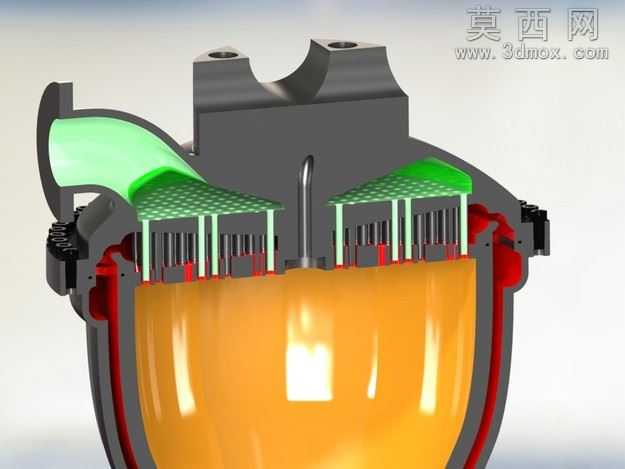

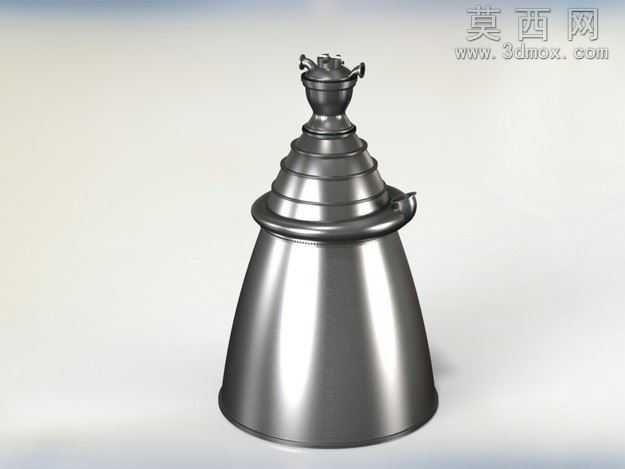

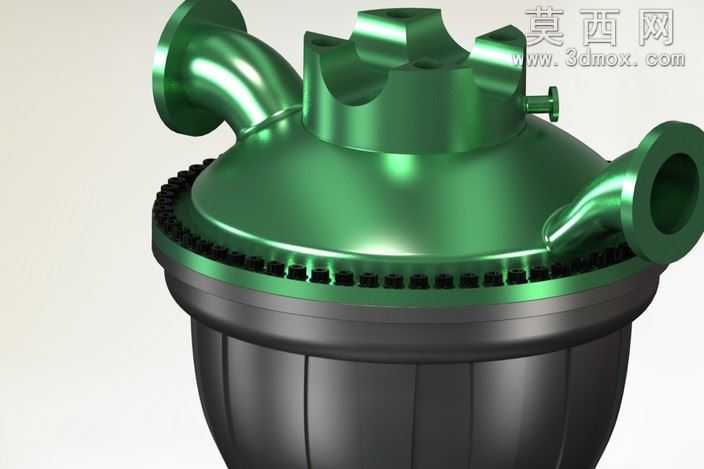

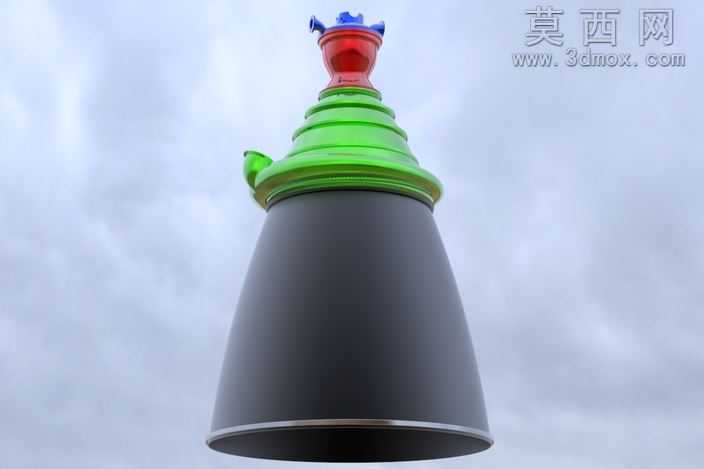

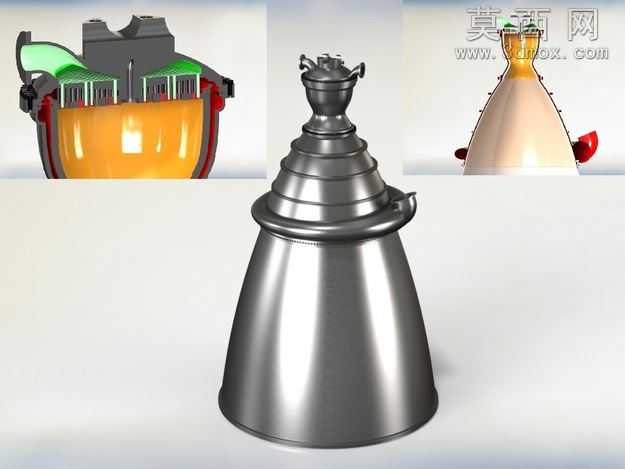

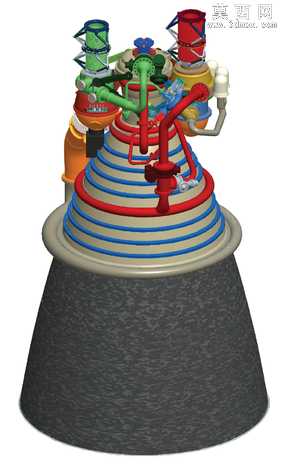

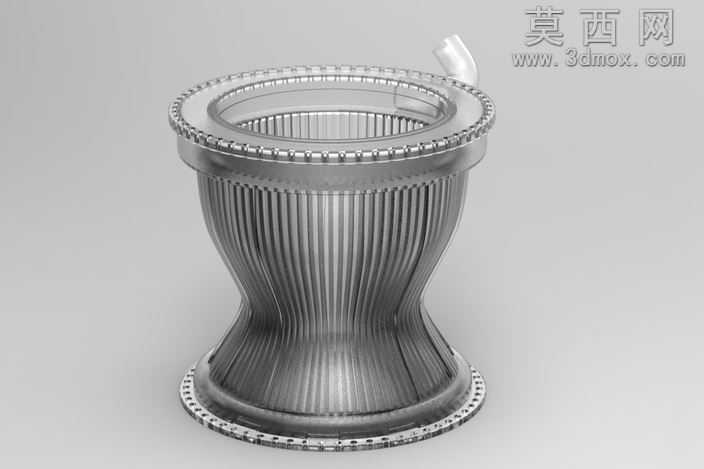

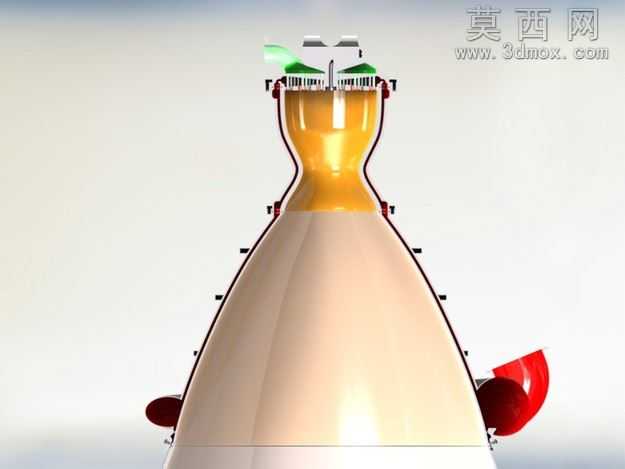

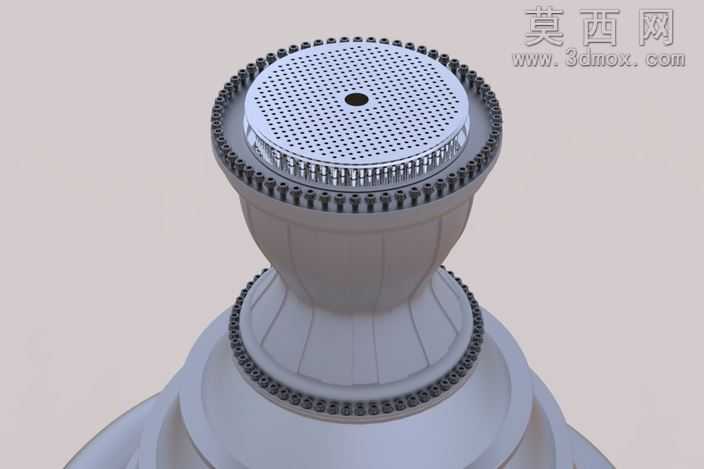

本模型完整还原J-2X火箭发动机的整体结构与核心部件特征，建模过程严格参考公开的发动机结构参数与剖面示意，采用自顶向下的设计思路完成整体装配搭建。首先完成推力室喷管的主体建模，通过旋转特征构建喷管收敛段与扩张段的连续曲面，精准还原钟型喷管的型面弧度，保证喷管内外壁面的曲面光顺度，符合流体力学对应的型面设计逻辑；随后依次搭建喷管上方的喉部结构、燃烧室段、涡轮泵组件、顶部管路与控制接口，对剖面展示的燃料腔、冷却通道结构做了分层建模，清晰区分燃料输送通道、冷却夹层、推力室壁的不同结构层级。材质渲染阶段，喷管外壁采用耐高温金属材质，调整金属粗糙度与反射参数还原高温合金的哑光金属质感，剖面展示的内部燃料腔采用半透明橙黄色材质模拟液体推进剂填充状态，顶部组件的不同管路、接口分别赋予对应金属与非金属材质，通过材质区分清晰呈现各部件的功能分区。模型同时还原了发动机顶部的吊装接口、侧边的控制管路接头等细节结构，各部件间的装配关系完全匹配真实发动机的连接逻辑，剖面视图可直观展示发动机内部推进剂流动路径、冷却系统布局与推力生成的核心结构，整体模型结构完整，细节层级清晰，既可以用于航天动力结构的教学演示，也可作为航天主题展示的可视化素材，帮助观者快速理解液氧液氢火箭发动机的核心构造与工作原理，建模过程中对大曲率喷管曲面做了连续性优化，避免曲面出现褶皱与破面，各装配部件间保留合理的装配间隙，符合机械建模的工程规范，同时兼顾了展示效果的直观性与结构还原的准确性。
