带螺旋桨的五缸星形航空发动机设计

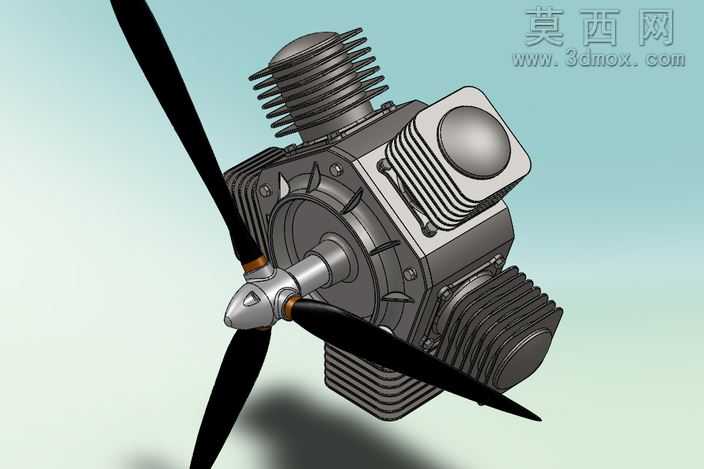

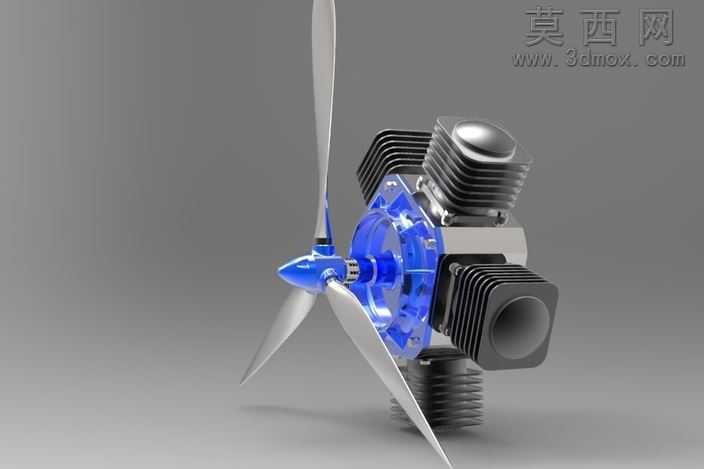

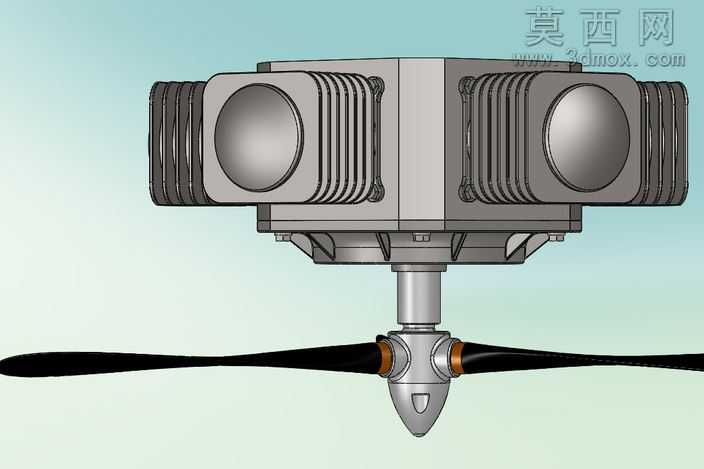

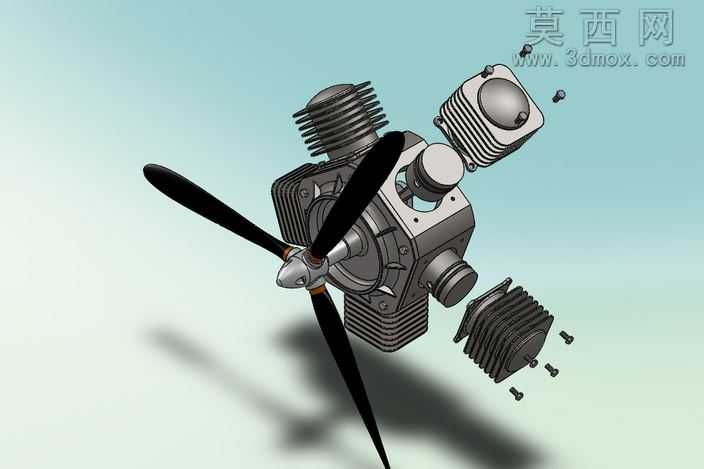

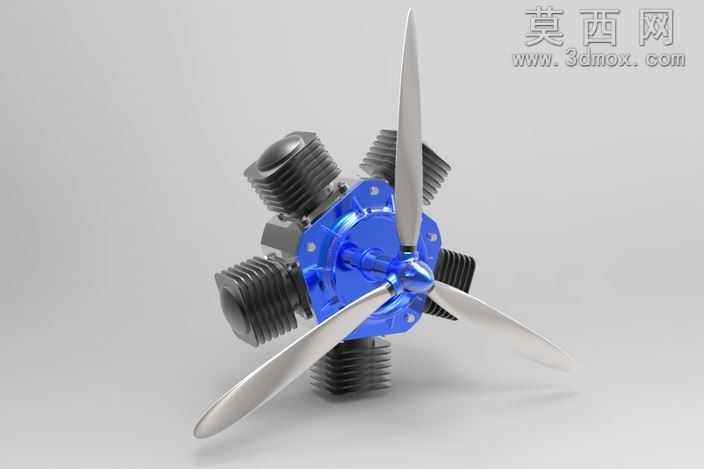

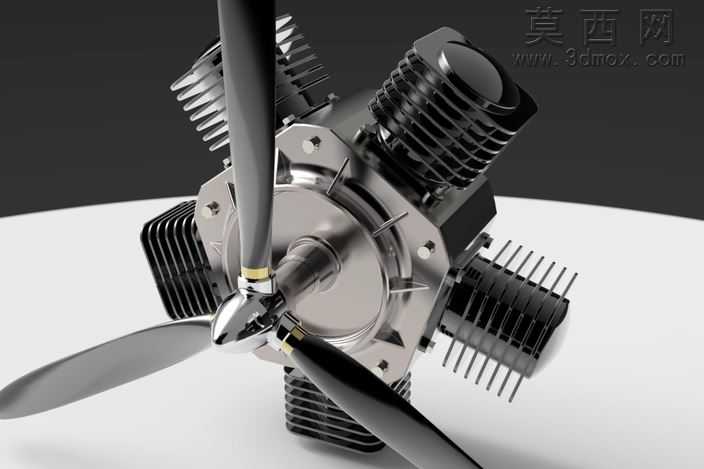

本作品为五缸径向排布的星形航空发动机三维建模成果，整体采用SolidWorks完成全参数化建模，搭配Keyshot完成写实渲染输出。建模阶段首先确定发动机径向均布的核心布局，以曲轴输出轴为中心，五个气缸呈72度夹角环形排布，优先完成中心曲轴箱的主体结构建模，对曲轴箱外壁的散热鳍片采用阵列特征快速生成，保证每片鳍片的厚度、间距完全一致，还原风冷发动机的散热结构特征；单个气缸建模时，拆分出气缸套、散热鳍片、气缸盖、燃烧室凸台等独立结构，其中气缸盖的半球形燃烧室采用旋转凸台特征生成，外壁散热鳍片与气缸套鳍片做对齐处理，完成单个气缸建模后通过圆周阵列命令，以曲轴轴线为中心完成五个气缸的均布装配，保证各气缸安装位的同轴度与角度公差。传动部分建模还原了曲轴、连杆、活塞的配合结构，连杆采用中心主连杆搭配四个副连杆的星形发动机经典传动结构，活塞环槽、活塞销孔等细节结构均做还原，保证模型可支持后续运动仿真的使用需求。前端输出轴搭配双叶螺旋桨建模，螺旋桨采用翼型截面扫描生成，桨叶从根部到梢部做渐薄扭转处理，桨毂部分做流线型整流罩设计，还原小型航模用星形发动机的真实外观。材质渲染阶段，发动机主体金属部件采用铸铝材质，调整粗糙度参数还原铸件的哑光金属质感，散热鳍片边缘做轻微倒角处理增强光影层次，运动部件如曲轴、活塞销采用抛光钢材质，与铸铝壳体形成材质区分；螺旋桨采用黑色碳纤维复合材质，添加细微的编织纹理贴图增强真实感，背景采用浅天蓝色渐变，搭配柔和的环境光与投影，突出发动机的结构轮廓与金属质感。设计过程中优先保证结构的合理性，所有装配间隙均参考真实小型航空发动机的参数设置，既还原了星形发动机紧凑的径向布局特征，也兼顾了模型的可编辑性，可用于航空动力结构教学、航模设计参考等场景。
