全息塑料衣架注塑模具结构设计

　　这套结构针对PP材质全息塑料衣架的批量注塑生产开发，核心解决异形衣架件成型过程中的脱模难题与成型精度控制问题，适配日用塑料制品量产场景下的注塑机安装需求。日常民用塑料衣架的生产中，传统简易模具常出现衣架支脚变形、表面合模线明显、脱模时顶白等缺陷，这套模具通过中心滑块机构的布局，将衣架三个支脚的倒扣成型区域做独立抽芯设计，开模时先完成侧向滑块的抽芯动作，再通过顶出机构将成型件从型芯上平稳脱出，避免强制脱模导致的塑件变形。

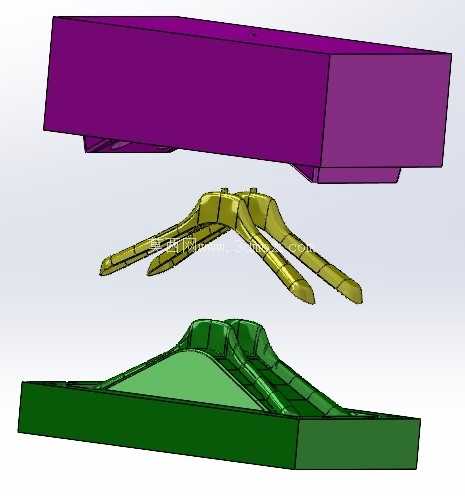

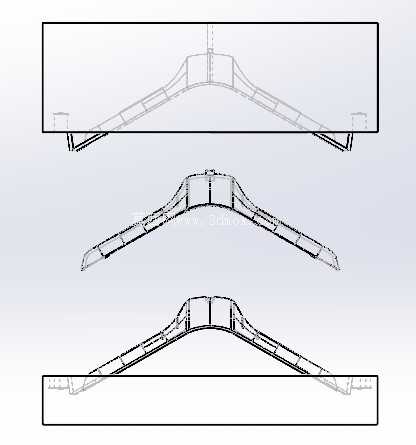

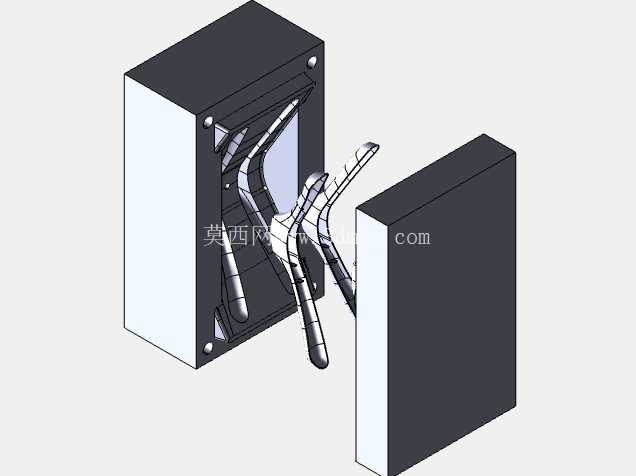

　　从结构组成来看，模具分为定模型腔部分与动模型芯部分，型腔块对应衣架外表面的成型需求，表面做抛光处理以保证塑件外观面的光洁度，型芯部分则完整复刻衣架内侧的加强筋结构，这些加强筋沿衣架支脚的受力方向排布，在不增加塑件壁厚的前提下提升衣架整体的抗弯强度，避免日常挂放衣物时出现支脚弯折断裂的问题。中心滑块机构的设计是这套模具的核心，三个滑块分别对应衣架的三个支脚倒扣位，滑块的导向采用斜导柱驱动结构，斜导柱的倾斜角度根据抽芯行程计算确定，既保证足够的抽芯距离脱出倒扣，又控制开模行程在常规注塑机的开模允许范围内，避免因抽芯行程过大导致模具无法适配常规吨位的卧式注塑机。

　　模具的浇注系统采用侧浇口进料，浇口位置设置在衣架主体与支脚的衔接处，这个位置属于塑件的非外观面，浇口残留不会影响衣架的外观质量，同时熔体从这个位置注入后，能均匀向三个支脚方向填充，避免出现填充不足、熔接痕明显的问题，流道截面采用圆形设计，减少熔体输送过程中的压力损失与温度降，保证PP材料在型腔内的流动性。冷却系统的布局围绕型腔与型芯的均匀冷却展开，在型腔块内部开设随形冷却水道，距离成型面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲变形，型芯部分则采用隔水片式冷却结构，针对衣架内侧的凸起结构做针对性冷却，缩短整体成型周期，提升量产效率。

　　安装边界方面，模具的模架尺寸适配200吨级卧式注塑机的拉杆间距，定位圈尺寸匹配注塑机的定位孔标准，浇口套的球面半径与注塑机喷嘴球面半径适配，保证注射过程中不会出现溢料问题，顶出孔的位置与注塑机的顶杆位置对应，无需额外改装即可直接上机安装调试。这套结构在设计时充分考虑了PP材料的成型收缩率，在型芯与型腔的尺寸计算中预留了对应的收缩余量，保证成型后的衣架尺寸符合设计公差要求，同时模具的易磨损部位，比如滑块的导向面、斜导柱配合面都做了淬火处理，提升模具的使用寿命，满足大批量生产的耐磨需求。日常生产中，这套模具可实现全自动生产，开模、抽芯、顶出、合模的动作连贯，无需人工辅助取件，配合机械手可实现完全无人化的量产作业，有效降低日用塑料制品的生产人工成本，成型后的衣架无需过多后处理，仅需去除浇口残留即可进行包装入库，适配日用塑料制品快节奏的量产交付需求。
