方形带安装柱注塑模具型腔结构

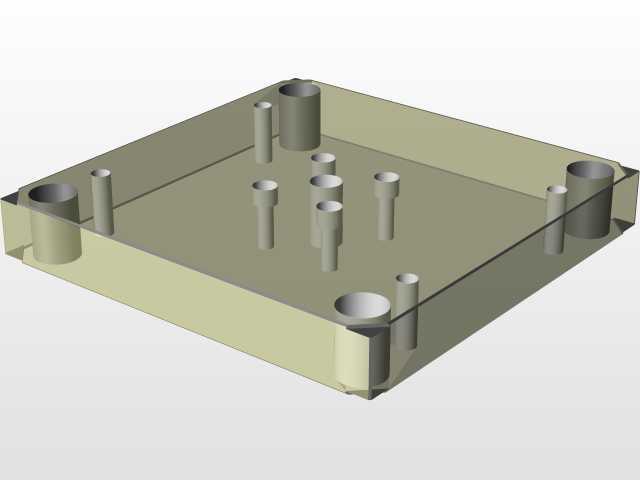

　　这套模具型腔结构主要面向小型方形壳体类注塑件的量产成型需求，在消费电子外壳、小型仪器防护壳、通讯类终端封装壳体的生产场景中应用广泛，这类塑件通常需要在壳体内侧预留电路板安装位、元器件避让空间以及螺丝锁付的固定柱，型腔的结构设计直接决定了成型后塑件的尺寸精度与装配适配性。从结构功能来看，该型腔为单腔成型结构，整体采用方形围边式设计，围边高度对应塑件侧壁的成型深度，围边内侧的拔模斜度经过反复校核，既保证注塑过程中熔融塑料的充模流动性，也能避免开模顶出时塑件侧壁被拉伤，减少成型后的飞边、缺料等常见缺陷。

　　型腔内部均匀分布的多根圆柱凸台，对应成型后塑件内侧的螺丝安装柱，每根凸台的根部都做了圆角过渡处理，避免注塑时应力集中导致的塑件柱位开裂，同时凸台的高度严格匹配塑件安装柱的有效锁付深度，保证后续装配时螺丝能够获得足够的啮合长度，不会出现锁付滑牙、固定不牢的问题。型腔边角位置设置的沉孔结构，对应塑件上的定位孔位，这些孔位在后续塑件与其他零部件装配时起到定位基准的作用，孔位的同轴度公差控制在0.02mm以内，确保装配时定位销能够顺畅插入，不会出现错位卡滞的情况。

　　在设计思路上，这套型腔优先考虑了成型过程中的排气需求，在围边的合模面位置预留了微米级的排气槽，熔融塑料注入型腔时，型腔内的空气能够顺着排气槽快速排出，避免塑件表面出现气泡、烧焦、充模不满等问题。同时型腔的冷却水道布局围绕围边与柱位区域均匀排布，保证成型过程中型腔各区域温度均匀，减少塑件冷却时的收缩不均，降低塑件翘曲变形的概率，提升量产时的尺寸稳定性。从安装边界来看，该型腔的外轮廓尺寸适配标准模架的安装槽位，型腔外侧的基准面做了精磨处理，安装时能够与模架的定位槽紧密贴合，无需额外做大量的适配修磨，减少模具装配的工时。

　　型腔底部的固定螺丝孔位按照标准模架的孔距排布，能够直接使用标准螺丝完成锁紧固定，安装后型腔的合模面平行度公差控制在0.01mm以内，保证合模时分型面紧密贴合，不会出现溢料飞边。在实际生产应用中，这类型腔结构适配常用的热塑性塑料成型，比如ABS、PC、PP等常用壳体材料，成型时的注射压力、保压时间参数可以根据材料特性做小幅调整，型腔表面的抛光等级达到镜面级别，成型后的塑件表面无需额外做抛光处理，能够直接满足外观件的表面质量要求。针对柱位成型时容易出现的缩痕问题，设计时在凸台内部做了适当的偷胶处理，在保证柱位结构强度的前提下，减少柱位位置的壁厚差，避免冷却时因壁厚不均导致的表面缩痕，提升塑件的外观质量。同时型腔的所有棱边都做了微小的圆角处理，既避免模具加工时的应力集中导致的型腔开裂，延长模具的使用寿命，也能让成型后的塑件棱边不会过于锋利，避免后续装配、使用过程中划伤操作人员。
