阀门辅助设备安装方形连接支架结构

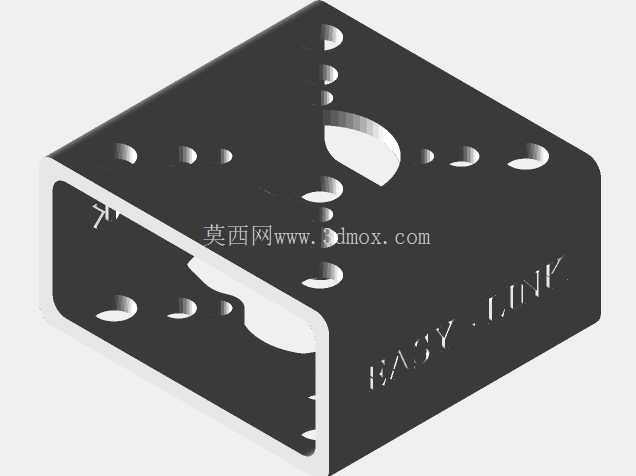

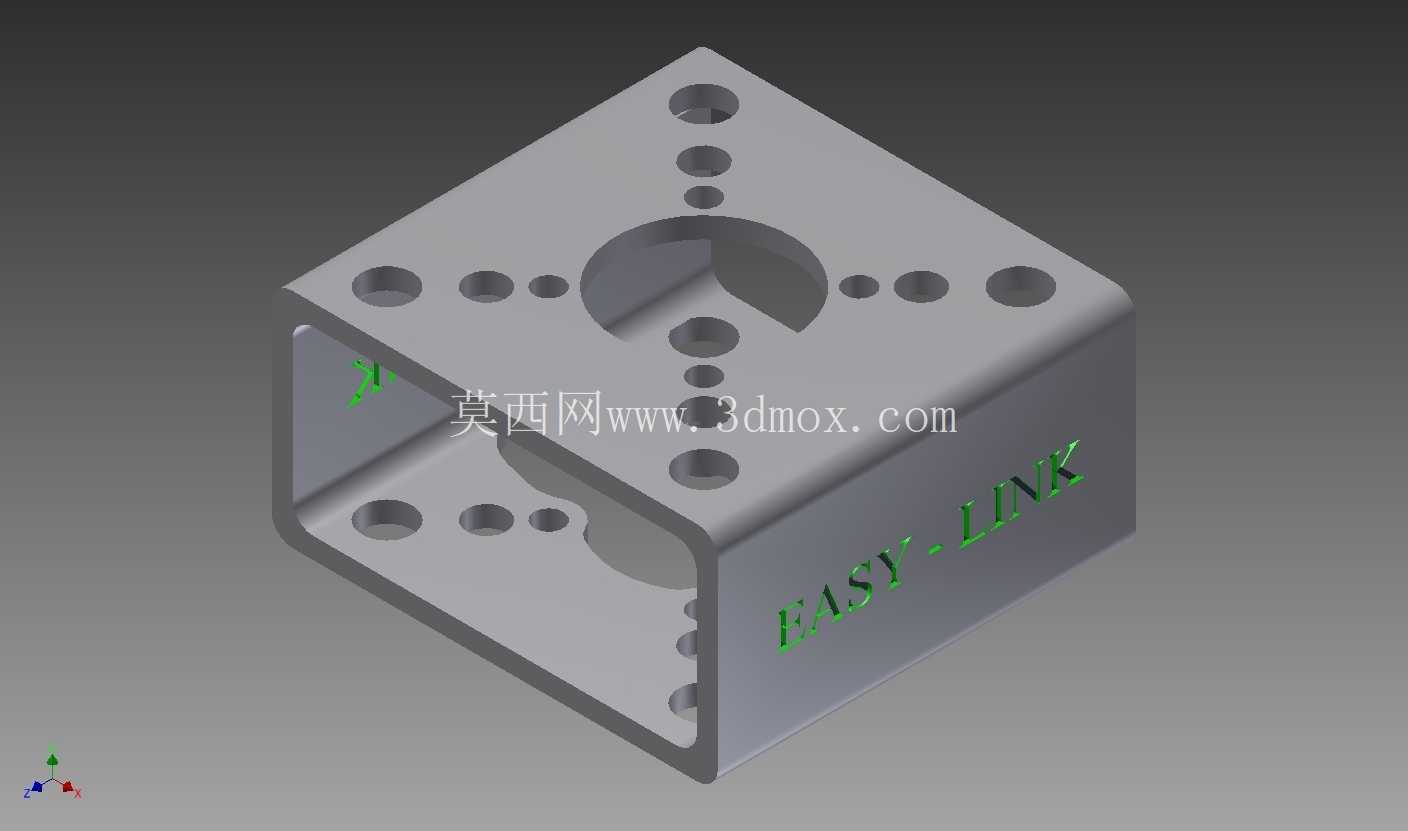

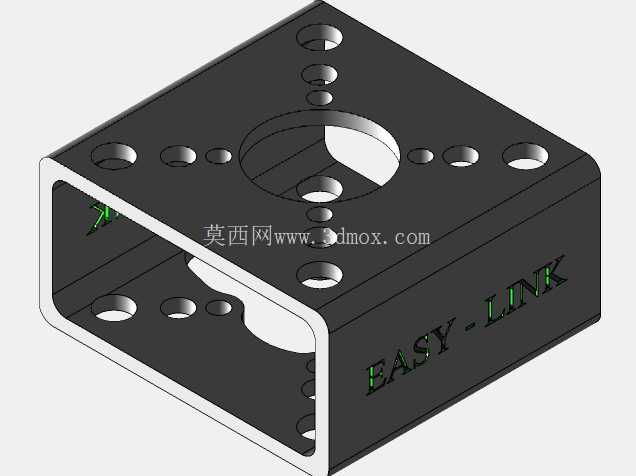

　　在工业流体管路系统的现场改造与成套集成项目里，阀门作为管路通断、流量调节的核心执行部件，往往需要配套加装限位开关、位置反馈器、电磁阀、小型定位模块这类辅助功能器件，这类器件如果直接捆绑在阀体或者管道上，不仅容易受管路振动影响出现接线松脱、检测偏移的问题，日常检修时也极易被踩踏、磕碰造成损坏，专门的安装支架就是为了解决这类辅件安装定位痛点而设计的结构件。这款支架采用中空方形套筒式的主体结构，整体为等截面方腔造型，可直接套装在对应规格的方形阀杆延伸段或者方形执行器外壳上，套装式的安装方式不需要额外在阀体上焊接或者打孔，不会破坏原有阀门的防腐涂层与壳体强度，安装时只需要从端部套入对应位置，再通过侧面的顶紧或者穿装螺栓完成周向与轴向的固定，现场装配效率远高于平板式拼接支架。

　　支架的两个相邻正交安装面都做了标准化的多孔位布局，螺栓孔位覆盖F05、F07、F10三种常规的阀门附件安装接口尺寸，完全符合ISO 5211标准中关于阀门驱动装置与附件连接的尺寸规范，这就意味着同一个支架可以适配不同安装尺寸的反馈开关、电磁阀、小型定位器，不需要针对不同型号的辅件单独加工转接板，大幅降低了现场安装的配件准备成本。在设计思路上，这款支架没有采用整块实体方钢铣削的加工方案，而是选用薄壁中空的结构形式，在保证整体结构刚度的前提下尽可能降低支架自重，避免给阀杆或者执行器外壳带来额外的偏载；所有安装孔的孔位都做了同轴度与位置度的公差约束，保证辅件安装后，其输出轴或者检测面能和阀门的动作部件保持精准对中，不会因为孔位偏差导致辅件动作卡滞或者检测信号失真。

　　支架的安装边界设计充分考虑了现场管路的紧凑布局需求，方腔的内孔尺寸与对应规格的方形安装段做了小间隙配合，既保证套装时的顺畅度，又不会出现过大的旷量导致支架晃动；外轮廓的棱边都做了倒角处理，避免安装时划伤操作人员的手部或者损坏辅件的接线外皮；两个安装面的孔位采用对称式布局，不管是左装还是右装辅件，都能找到对应的安装孔位，不需要额外调整支架的套装方向。在实际应用场景中，这类支架多用于化工、水处理、暖通空调等行业的管廊阀门改造项目，这类项目往往在阀门出厂时没有预留辅件安装位置，后期加装辅件时受现场空间限制，无法使用大型的安装转接结构，这种紧凑型的方形套装支架可以在不改动原有阀门结构的前提下，快速完成各类辅件的固定，而且支架本身的金属材质可以适应户外、潮湿、轻度腐蚀的工业现场环境，长期使用不会出现塑料支架老化脆裂的问题。

　　从结构受力的角度来看，支架的两个安装面和主体方腔是一体化成型的结构，不存在拼接缝隙，当阀门动作产生振动时，支架整体可以均匀传递振动力，不会因为拼接处的应力集中导致焊缝开裂或者螺丝松脱；每个安装面上除了标准的连接孔位之外，还预留了多个备用小孔，可以用来固定扎带、走线槽，方便辅件的接线整理，让现场布线更加规整，减少线路被拉扯损坏的概率。
